Sistema de energia 15000kVA, 50Hz/60Hz, Trifásico
Certificações IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

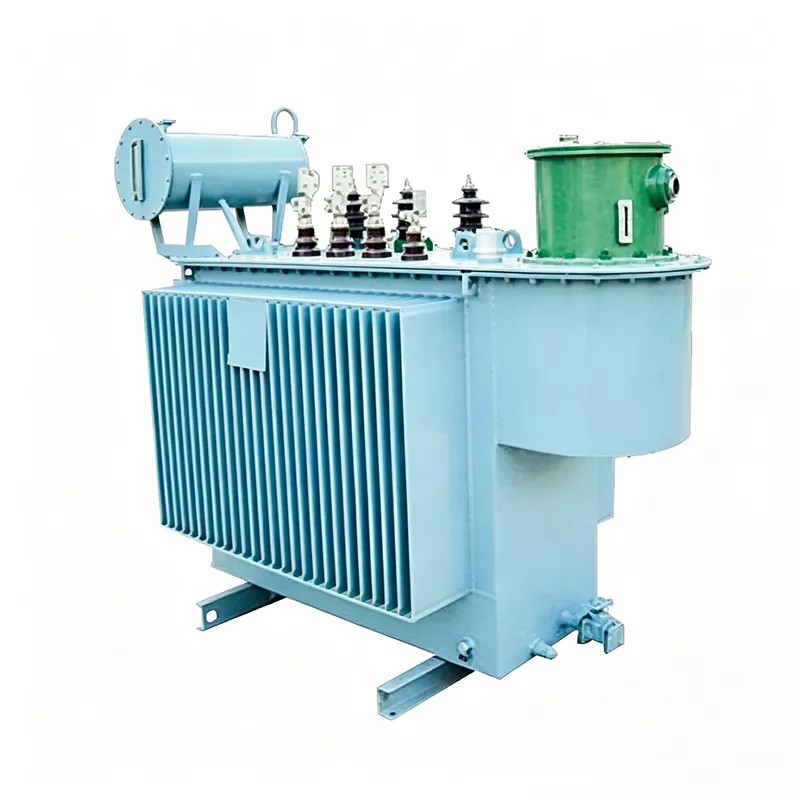

O transformador auto-resfriado imerso em óleo Huajidian de 15.000 kVA é um equipamento central de subestação para médio e sistemas de energia de alta tensão, projetados especificamente para grandes subestações, empresas industriais e de mineração, e redes elétricas regionais. Está em conformidade com os padrões nacionais e os padrões internacionais IEC e foi aprovado na ISO9001 certificação do sistema de qualidade, garantindo qualidade compatível e confiável.
O produto adota uma estrutura clássica integrada de um conservador de óleo e um tanque de óleo corrugado com auto-resfriamento, eliminando a necessidade de ventiladores de resfriamento adicionais. Baseia-se na circulação natural do óleo do transformador para auto-resfriamento, resultando em uma estrutura simples, menos pontos de falha potenciais e operação conveniente e manutenção. Como fabricante profissional de transformadores, a Huaji Electric pode fornecer soluções personalizadas com base no necessidades reais dos sistemas de distribuição de energia dos usuários, incluindo correspondência de tensão dedicada, comutador de derivação sem carga/em carga comutação e acessórios customizados, adaptando-se às diversas necessidades de energia de todos os setores.
O transformador auto-resfriado imerso em óleo de 15.000 kVA usa um núcleo de aço silício laminado a frio de alta permeabilidade e 100% enrolamentos de cobre isentos de oxigênio. O enrolamento de alta tensão possui uma estrutura cilíndrica multicamadas, enquanto o enrolamento de baixa tensão o enrolamento possui uma estrutura contínua, resultando em distribuição uniforme de vazamento magnético e alta resistência mecânica. Resiste eficazmente ao enorme estresse mecânico gerado por curtos-circuitos repentinos na rede elétrica, evitando deformação e danos ao equipamento e exibindo excelente resistência ao impacto de curto-circuito.
O lado de alta tensão é equipado com buchas de porcelana multicamadas com distância de fuga suficiente, atendendo totalmente aos requisitos de isolamento de 35kV e acima dos níveis de alta tensão. Isto evita eficazmente o flashover falhas causadas por quebra de tensão, garantindo operação segura e estável do equipamento sob condições complexas de alta tensão condições.
O equipamento é equipado com acessórios de proteção padrão, como válvula de alívio de pressão, relé de gás e óleo indicador de nível na parte superior, permitindo o monitoramento em tempo real da pressão interna do óleo, gás e nível de óleo. No caso de sobrepressão ou acúmulo de gás, fornece alerta rápido e alívio automático de pressão, efetivamente evitando a queima do equipamento e melhorando significativamente a segurança do sistema de energia.
O equipamento pode ser equipado com comutador de derivação em carga, possibilitando regulação ininterrupta de tensão sob carga. Para cenários industriais com grandes flutuações de tensão da rede, pode estabilizar a tensão de saída em tempo real, evitando tempo de inatividade do equipamento e mau funcionamento causado por tensão anormal, garantindo uma operação de produção contínua e estável.
A estrutura otimizada do núcleo e do enrolamento reduz significativamente as perdas sem carga e com carga, resultando em eficiência energética operação. O projeto dedicado do conservador de óleo pode se adaptar às mudanças no volume de óleo durante a operação do equipamentos de grande capacidade, retardando o envelhecimento e a deterioração do óleo e prolongando a vida útil do equipamento. Simultaneamente, o A estrutura de auto-resfriamento sem ventilador simplifica os componentes do equipamento, reduz possíveis pontos de falha e efetivamente reduz os custos de manutenção subsequentes.
Como equipamento principal para distribuição de energia urbana e rural e expansão e modernização de subestações, estabiliza transmissão de energia e garante fornecimento de energia estável para áreas urbanas e zonas industriais.
Adequado para cenários de produção de alta carga em indústrias como metalurgia, química e mineração, fornecendo energia de grande capacidade, contínua e estável para grandes equipamentos de produção para garantir uma produção ininterrupta.
Fornece fornecimento de energia estável para instalações públicas de alta carga, como aeroportos, portos, grandes complexos comerciais e data centers, mitigando os riscos de flutuação de tensão e apoiando o bom funcionamento dos serviços públicos e digitais infraestrutura.
Em 2025, uma rede elétrica regional no leste da China empreendeu um projeto para expandir a capacidade de uma subestação importante e atualizar equipamentos antigos. Os transformadores antigos existentes tinham alto consumo de energia, baixa estabilidade e frequentes flutuações de tensão, não conseguindo atender à crescente demanda de energia dos parques industriais circundantes e comerciais urbanos instalações. Um lote de transformadores auto-resfriados imersos em óleo de 15.000 KVA, de baixa manutenção e altamente estáveis, foi urgentemente necessário para substituir o equipamento antigo.
O fabricante profissional local Huaji Electric forneceu um transformador auto-resfriado imerso em óleo de 15.000 kVA personalizado para este projeto. Considerando as características de flutuação da rede elétrica local, foi equipada com derivação em carga trocador e isolamento interno otimizado e estrutura de enrolamento. Utilizando um design de auto-resfriamento sem ventoinha, ele elimina o potencial de falhas de ventiladores em equipamentos tradicionais refrigerados a ar. Combinado com um conjunto completo de acessórios de monitoramento inteligentes, consegue monitoramento em tempo real do status operacional do equipamento.
Após o comissionamento, a capacidade de fornecimento de energia da subestação foi significativamente melhorada, as flutuações na tensão da rede foram controladas dentro de 1%, e as perdas sem carga foram reduzidas em mais de 15%. O equipamento funcionou de forma contínua e estável por mais de 12 meses sem falhas. Seu projeto de baixa manutenção reduziu significativamente a manutenção da subestação carga, resolvendo completamente o gargalo no fornecimento de energia para áreas industriais e urbanas regionais e fornecendo soluções sólidas suporte para a operação estável da rede elétrica local.
Q1: Quais métodos de regulação de tensão o transformador auto-resfriado imerso em óleo de 15.000 kVA suporta?
Este produto suporta dois modos de regulação de tensão convencionais, que podem ser selecionados conforme necessário. Tensão sem excitação A regulação é adequada para cenários com tensão de rede estável e frequência de regulação de baixa tensão, oferecendo menor custo e operação mais estável. A regulação de tensão em carga permite a regulação ininterrupta de tensão sob carga, adaptação a cenários industriais e de rede com grandes flutuações de tensão, estabilizando a tensão do sistema em tempo real, e garantir a operação segura de equipamentos elétricos.
Q2: Este transformador pode se adaptar a condições complexas de trabalho ao ar livre e operação de alta carga de longo prazo?
Sim. O equipamento adota um design de isolamento reforçado e enrolamentos de cobre isentos de oxigênio de alta resistência, fornecendo excelente resistência a flutuações de tensão e impactos de curto-circuito. As buchas de porcelana multicamadas são adequado para ambientes externos complexos, como umidade e poeira, garantindo desempenho de isolamento estável. O o sistema de circulação com resfriamento automático é adequado para operação ininterrupta de alta carga 24 horas e o conservador de óleo A estrutura atrasa o envelhecimento do óleo, resultando em forte adaptabilidade ambiental e alta estabilidade operacional.
Q3: Quais serviços personalizados a Huajidian pode fornecer para este transformador?
Como fornecedor profissional especializado em transformadores personalizados, a Huajidian fornece OEM/ODM completo serviços de customização para o modelo 15000KVA. Podemos personalizar soluções exclusivas de combinação de tensão com base nas padrões de rede elétrica e necessidades reais de consumo de energia das regiões de nossos clientes, oferecendo opções flexíveis de tensão métodos de regulação, acessórios de monitoramento e dispositivos de proteção. Todos os produtos personalizados estão em conformidade com o chinês padrões nacionais e padrões internacionais IEC, atendendo aos requisitos de acesso à rede elétrica de diferentes indústrias e regiões.
Huajidian é uma fábrica profissional de equipamentos de transmissão e transformação de energia que integra P&D, produção, personalização e vendas. Com anos de experiência na área de transformadores de média e alta tensão, possuímos processos de produção e um rigoroso sistema de controle de qualidade. Todos os nossos produtos são certificados pelo sistema de qualidade ISO9001, garantindo desempenho estável e qualidade confiável. A marca sempre prioriza as necessidades do cliente, oferecendo um balcão único soluções personalizadas desde o design e fabricação do produto até a manutenção pós-venda, conquistando a confiança de longo prazo de clientes nos setores de rede elétrica, manufatura industrial e infraestrutura, tanto no mercado interno quanto internacionalmente.
