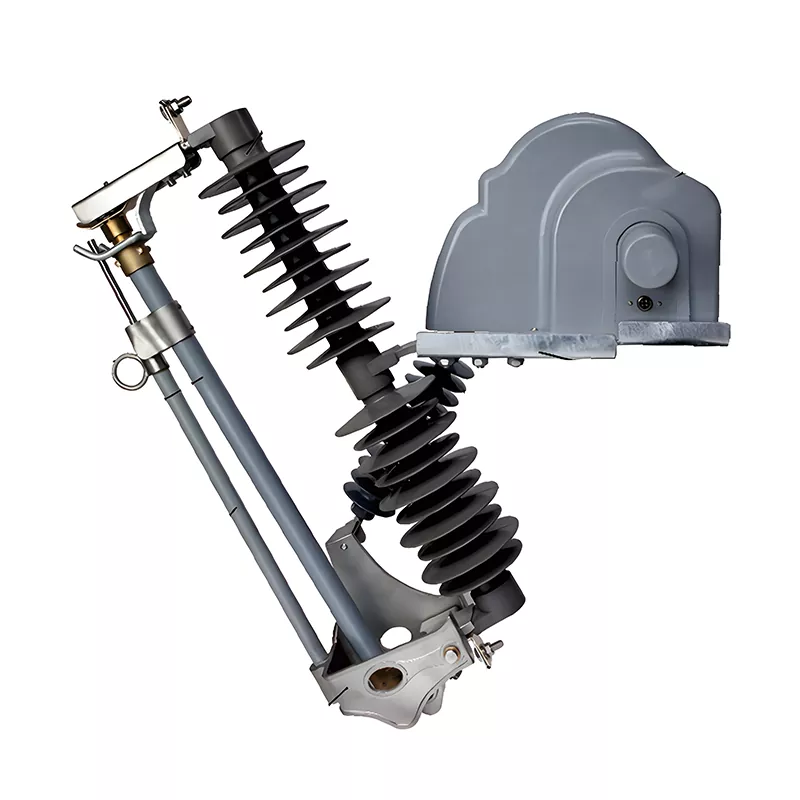

Fusível de queda motorizado de 40,5kV

O fusível removível motorizado HUAJIDIAN de 40,5 kV é uma atualização inteligente do tradicional fusível de rolamento externo, desenvolvido especificamente para sistemas externos de distribuição de energia de alta tensão. Ao contrário dos produtos tradicionais que dependem de operação manual no local, este produto incorpora um atuador elétrico, permitindo abertura e fechamento totalmente automáticos. O dispositivo usa um princípio de queda por gravidade; após a queima de um fusível defeituoso, o tubo do fusível cai automaticamente devido à gravidade, criando uma ruptura claramente visível para fácil inspeção e manutenção.

Aproveitando anos de experiência em P&D e fabricação de equipamentos de energia, a HUAJIDIAN otimizou a estrutura de isolamento, a estabilidade mecânica e a adaptabilidade ambiental de seus produtos, resolvendo completamente problemas como altos riscos operacionais, resposta lenta a falhas e baixa resistência às intempéries dos fusíveis tradicionais. Esses fusíveis são equipamentos essenciais para a atualização inteligente das modernas redes de distribuição de energia.

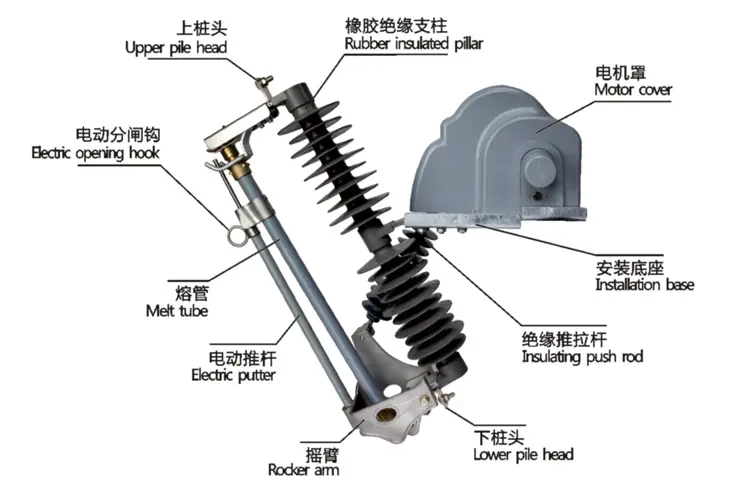

Representação estrutural

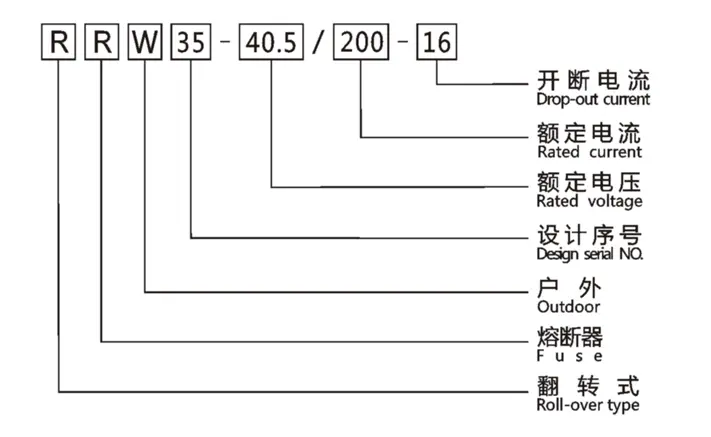

Introdução de tipo

Desempenho e especificações principais

1. Parâmetros de proteção de alto desempenho

Tensão nominal: 40,5kV

- Corrente nominal: 200A

Corrente de ruptura nominal: 16kA

- Distância mínima de fuga: 1255 mm Esses parâmetros garantem uma resposta precisa às falhas de sobrecorrente e curto-circuito da linha, evitando efetivamente o desgaste do equipamento e o disparo da linha, além de garantir a operação segura e estável da rede elétrica.

2. Sistema operacional elétrico inteligente

Tensão operacional do motor: 12V / 24V DC, ampla adaptabilidade de tensão e forte compatibilidade

- Método de operação: Equipado com haste elétrica e gancho de liberação elétrica, suportando controle remoto e resposta automática a falhas

Vantagem principal: nenhuma operação manual necessária no local, conseguindo tratamento de falhas não tripulado e melhorando significativamente a eficiência da operação da rede de distribuição de energia

3. Projeto Estrutural Otimizado

A camada de isolamento utiliza suportes isolados de borracha de alta qualidade e hastes isoladas integradas, com alta resistência de isolamento e resistência ao envelhecimento, eliminando efetivamente o risco de vazamento e flashover. A estrutura mecânica é equipada com um balancim de precisão e uma tampa protetora do motor dedicada, fornecendo proteção abrangente para os componentes internos do núcleo, resistindo a impactos externos e corrosão por poeira e garantindo a operação estável do equipamento a longo prazo.

4. Excelente adaptabilidade ambiental

- Temperatura operacional: -30 ℃ ~ 45 ℃, adequada para cenários externos extremamente frios e de alta temperatura

- Altitude aplicável: 1000m e abaixo

Capacidade de gelo: pode suportar uma espessura máxima de gelo radial de 6 mm, operação estável em clima de gelo de inverno

Principais cenários de aplicação

Com suas vantagens de operação inteligente, proteção estável e forte resistência às intempéries, o fusível de queda motorizado HUAJIDIAN 40,5kV é amplamente utilizado em vários cenários externos de distribuição de energia de alta tensão:

1. Proteção contra sobrecorrente e curto-circuito para alimentadores externos de 40,5kV em redes de distribuição de energia urbanas e rurais

2. Equipamento de proteção principal ou de backup para unidades externas de distribuição de energia em subestações

3. Proteção de segurança de linha para grandes centrais fotovoltaicas e sistemas de coleta de parques eólicos

4. Equipamento principal de suporte para sistemas de automação de redes de distribuição que requerem comutação automática remota

Caso de aplicação de engenharia

Caso: Projeto de Proteção da Rede de Distribuição para um Parque Eólico no Noroeste da China

Um grande parque eólico terrestre em Xinjiang enfrenta condições exteriores adversas, com ventos fortes durante todo o ano, grandes diferenças de temperatura entre o dia e a noite e um elevado risco de formação de gelo no inverno. Os fusíveis manuais tradicionais eram difíceis de operar, tinham resposta lenta a falhas e eram propensos a ativação acidental devido à formação de gelo. Este projeto adotou 86 conjuntos de fusíveis motorizados HUAJIDIAN de 40,5 kV, que, graças à sua tolerância a baixas temperaturas de -30 ℃ e desempenho antigelo de 6 mm, são perfeitamente adequados ao clima local rigoroso. A função de disparo elétrico remoto elimina completamente os riscos de segurança de operações em grandes altitudes em condições climáticas extremas, reduz a frequência de manutenção em 70% e melhora a confiabilidade do fornecimento de energia do sistema de coleta do parque eólico em mais de 95%.

Força da marca e da fábrica

HUAJIDIAN é um fabricante profissional de equipamentos de energia de alta tensão localizado na província de Zhejiang, especializado em P&D, produção e vendas de equipamentos de proteção externa de alta tensão. A empresa está equipada com linhas de produção completas, laboratórios de testes padronizados e qualificações industriais completas, permitindo um serviço completo desde P&D e produção de precisão até inspeção de qualidade e suporte pós-venda.

A marca sempre segue uma filosofia empresarial de qualidade em primeiro lugar, implementando rigorosamente os padrões nacionais e da indústria em todo o processo, e todos os produtos passam por testes de desempenho profissional. Temos parcerias de longo prazo com as principais redes elétricas e novas usinas de energia em toda a China, fornecendo soluções de equipamentos de energia seguras, de alta qualidade e econômicas para clientes globais, ganhando amplo reconhecimento no mercado e reputação no setor.

Perguntas frequentes

Q1: Quais são as principais vantagens do fusível drop-out motorizado da HUAJIDIAN em comparação com os fusíveis manuais tradicionais?

Os fusíveis tradicionais dependem de operação manual no local, apresentando riscos como trabalho em grandes altitudes e tratamento lento de falhas. O modelo motorizado de 40,5kV da HUAJIDIAN apresenta um sistema operacional elétrico inteligente, suportando controle remoto de 12V/24V DC e resposta automática a falhas, eliminando a necessidade de operação no local e melhorando significativamente a segurança da manutenção e a eficiência do tratamento de falhas. Ao mesmo tempo, o equipamento é resistente a baixas temperaturas, anticongelante e possui maior estabilidade de isolamento, resultando em maior vida útil e menores custos de manutenção, adaptando-se às necessidades do desenvolvimento de redes modernas de distribuição de energia não tripuladas e inteligentes.

Q2: Para quais ambientes de trabalho este fusível motorizado de 40,5kV é adequado?

Este produto foi desenvolvido especificamente para cenários externos de distribuição de energia de alta tensão. Ele pode operar de forma estável em uma faixa de temperatura de -30°C a 45°C, é adequado para altitudes de 1000m e abaixo e pode suportar uma formação de gelo radial máxima de 6mm. É amplamente aplicável a parques eólicos, usinas fotovoltaicas, linhas de distribuição de energia externas urbanas e rurais, proteção externa de subestações e outros cenários, e pode lidar facilmente com várias condições externas adversas, como altas temperaturas, frio extremo, formação de gelo e poeira.

Q3: O sistema de controle elétrico do produto é compatível com equipamentos convencionais de automação de rede de distribuição de energia?

Excelente compatibilidade. O produto adota o design de acionamento de motor de grande tensão 12V / 24V DC líder do setor, que é compatível com a maioria dos sistemas convencionais de controle de automação de rede de distribuição de energia e equipamentos de monitoramento remoto do mercado. As especificações padrão da interface do atuador elétrico e do gancho de liberação eliminam a necessidade de modificações e adaptações complexas durante a instalação. Ele pode alcançar rapidamente abertura e fechamento remotos e proteção de ligação contra falhas, tornando a instalação conveniente e a operação estável.
