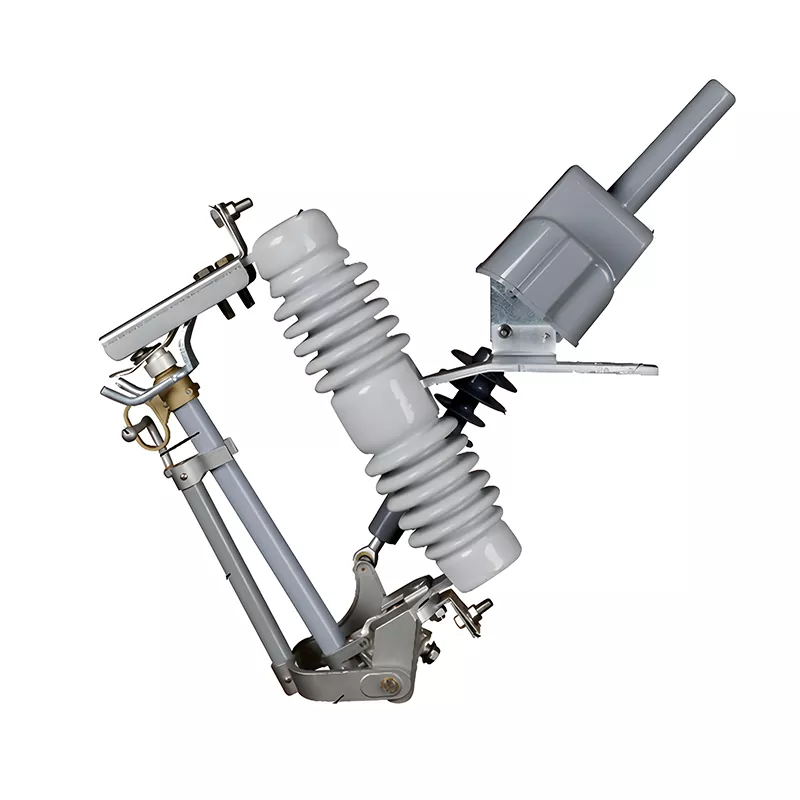

Fusível motorizado de porcelana

O fusível motorizado de porcelana HUAJIDIAN é um dispositivo de proteção externo dedicado de alta tensão adaptado a sistemas de rede de distribuição de 10kV, usado principalmente para proteção de núcleo de transformadores de distribuição montados em poste, terminais de linha de alta tensão e ramais. Quando ocorre uma sobrecarga ou falha de curto-circuito na linha, o fusível de liga de cobre-prata de alta precisão integrado do dispositivo derrete rapidamente. Contando com a dupla ação da gravidade e da mola embutida, o tubo fusível cai automaticamente, formando um ponto de ruptura visível, claro e intuitivo.

Comparado aos fusíveis drop-out tradicionais, este produto possui características de fusível estáveis ​​e desempenho confiável de extinção de arco. Equipado com uma estrutura anti-má operação, pode eliminar rapidamente falhas e proteger equipamentos de energia, ao mesmo tempo que serve como ponto de isolamento para garantir a manutenção segura da linha. Equilibrando a estabilidade da operação da rede e a segurança do pessoal, é um dispositivo central de alto desempenho e econômico para proteção contra falhas na rede de distribuição de 10kV.

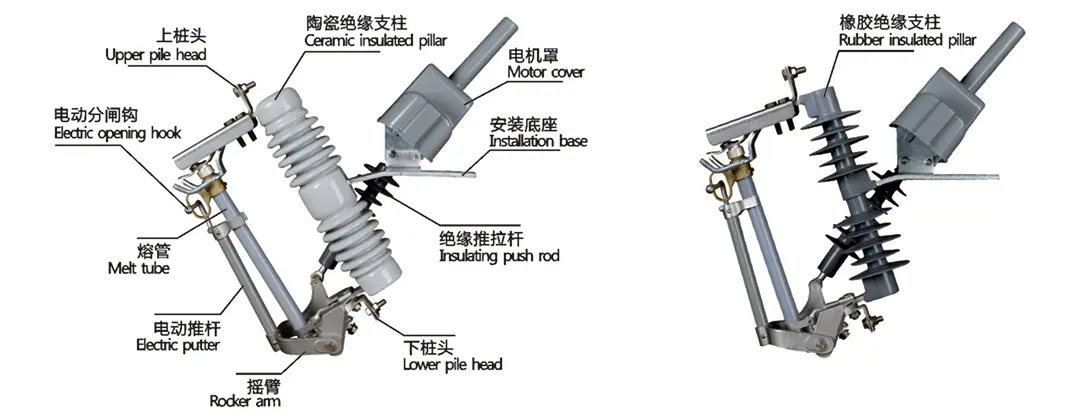

Representação estrutural

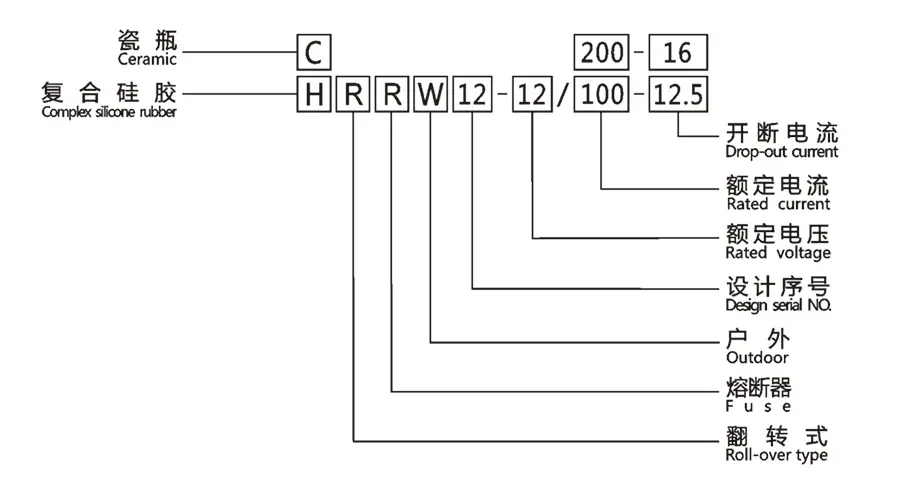

Introdução de tipo

Principais vantagens do produto

1. Excelente desempenho de isolamento, adaptável a ambientes externos complexos

Utilizando isoladores de porcelana integral de alta resistência com uma grande distância de fuga, possui resistência extremamente forte à descarga de poluição, envelhecimento e intempéries. Suportando níveis opcionais de proteção contra poluição Classe III/Classe IV, ele pode se adaptar de forma estável a vários cenários externos complexos, como temperaturas altas e baixas, poeira, neblina, grandes altitudes e poluição pesada. A estrutura densa do isolador não é propensa a rachaduras ou deformações durante a operação de longo prazo, eliminando problemas de falha de isolamento.

2. Extinção de arco confiável, corte de falhas preciso e seguro

O Fusível Drop-out Motorizado de Porcelana apresenta uma estrutura independente integrada de extinção de arco com geração de gás que absorve e extingue o arco de disparo em um tempo muito curto, evitando completamente o reacendimento do arco e o religamento acidental, garantindo uma operação de disparo única segura e confiável. O fusível de liga de cobre-prata correspondente possui parâmetros de fusão precisos e estáveis, respondendo com sensibilidade a pequenas sobrecargas e falhas repentinas de curto-circuito, eliminando derretimento acidental e falha de operação.

3. Instalação conveniente, custos de manutenção extremamente baixos

Adotando um projeto estrutural universal, pode ser adaptado diretamente às cruzetas de distribuição convencionais do mercado, não necessitando de modificações complexas no local, tornando a instalação e o comissionamento eficientes e rápidos. A estrutura do produto é simples e compacta, e a substituição do fusível é fácil, não exigindo equipamentos de precisão especializados para manutenção, reduzindo significativamente os custos de mão de obra e materiais no local, resultando em uma relação custo-benefício extremamente alta a longo prazo.

4. Isolamento seguro, eliminando o risco de operação incorreta

Após uma queda defeituosa, o dispositivo forma uma interrupção claramente visível, funcionando como uma chave seccionadora, fornecendo um ponto de desconexão de energia padronizado e seguro para manutenção da linha, diagnóstico de falhas e substituição de equipamentos. Está equipado com uma estrutura dedicada anti-má operação, evitando eficazmente os riscos de fechamento acidental e mau funcionamento causados ​​por erro humano e interferência ambiental externa, garantindo de forma abrangente a segurança pessoal do pessoal de manutenção.

Principais Parâmetros Técnicos

Cenários de aplicação

1. Proteção Lateral Primária de Transformadores de Distribuição

Como principal dispositivo de proteção para transformadores de distribuição montados em poste de 10kV, o fusível motorizado de porcelana pode desconectar rapidamente a sobrecarga do transformador e falhas de curto-circuito, evitando queima e danos ao equipamento, minimizando o impacto de falhas e garantindo a operação segura e estável do equipamento de energia.

2. Projetos de renovação de redes elétricas urbanas e rurais

Adequado para redes eléctricas rurais remotas e linhas de distribuição recentemente construídas ou renovadas, não requer sistemas complexos de fornecimento de energia e de controlo, é simples de operar, tem baixos custos de investimento e adapta-se perfeitamente às características dispersas e de ampla cobertura das redes eléctricas rurais.

3. Proteção de Linhas de Alta Tensão em Parques Industriais

Usado para a proteção de terminais e ramais de linhas de distribuição de alta tensão de 10kV em áreas fabris, em conjunto com interruptores de seccionamento de linha, pode alcançar rapidamente a localização e o isolamento de falhas, evitando quedas de energia em grande escala nas linhas de produção da fábrica e garantindo um fornecimento de energia estável para a produção industrial.

Caso prático de aplicação

1. Histórico do caso

Um projeto de renovação da rede elétrica rural em nível de condado no norte da China em 2025. As linhas de energia locais estavam espalhadas e as condições climáticas externas, como trovoadas, tempestades de areia e baixas temperaturas, eram frequentes, dificultando a inspeção de falhas em grandes altitudes. Os fusíveis de interrupção comuns existentes tinham baixo desempenho antipoluição e baixa capacidade de identificação de falhas, levando facilmente à reignição do arco e ao falso disparo da linha, resultando em manutenção atrasada e baixa estabilidade da fonte de alimentação.

2. Solução de aplicação

O projeto adquiriu o fusível de descarga motorizado de porcelana antipoluição de quatro níveis HUAJIDIAN 12kV/200A a granel, instalando-o no lado primário de 86 transformadores montados em postes e nos terminais de 32 ramais dentro da área. As especificações dos fusíveis foram personalizadas de acordo com a capacidade do transformador no local, e hastes operacionais isoladas dedicadas e fusíveis sobressalentes foram fornecidos para se adaptarem a condições externas complexas.

3. Resultados da aplicação

O equipamento operou de forma estável durante um ano sob condições climáticas extremas, como trovoadas e baixas temperaturas, com ações de proteção precisas e livres de erros e sem problemas de reacendimento do arco ou falha de isolamento. O ângulo de queda intuitivo permite que o pessoal de manutenção localize rapidamente falhas no solo, eliminando a necessidade de subir em postes e melhorando a eficiência da solução de problemas em 60%. A estrutura de substituição simplificada reduz os custos diários de manutenção em 45%, resolvendo completamente os problemas de difícil tratamento de falhas e altos custos de manutenção em redes elétricas rurais, ganhando alto reconhecimento das unidades de manutenção da rede elétrica.

Instruções de instalação e manutenção

1. Requisitos de instalação

O equipamento deverá ser instalado fixamente em uma cruzeta de distribuição externa. A altura e espaçamento de instalação devem atender aos padrões de distância de segurança da rede de distribuição de 10kV. O local de instalação deve ter uma visão clara, facilitando a observação do estado do equipamento e a operação manual. A instalação em ambientes agressivos com fortes vibrações, acumulação de gases corrosivos ou acumulação de água a longo prazo é estritamente proibida.

2. Inspeção pós-instalação

Após a instalação, verifique a flexibilidade do tubo fusível para garantir que não haja emperramento; confirme se a conexão do contato está segura e se o ângulo de queda atende ao padrão de projeto de 65°±5° para garantir queda normal em caso de falha. Simultaneamente, verifique se as especificações dos fusíveis correspondem à capacidade do transformador para evitar falhas no equipamento causadas por incompatibilidades de parâmetros.

3. Manutenção de rotina

Limpe regularmente a poeira e a sujeira da superfície do isolador para evitar acidentes com descargas atmosféricas; verifique rotineiramente a corrosão dos componentes da transmissão mecânica e a deformação dos tubos fusíveis e substitua imediatamente as peças envelhecidas ou danificadas. Após eventos climáticos extremos, como tempestades, ventos fortes e nevascas, é necessária uma inspeção especial do equipamento para identificar antecipadamente possíveis riscos à segurança.

Configurações opcionais e serviços de personalização

1. Personalização de parâmetros: Corrente nominal, capacidade de interrupção de curto-circuito e nível de proteção contra poluição podem ser personalizados de acordo com os parâmetros da linha e do transformador do usuário;

2. Atualização de função: Modelos opcionais com função de interrupção de carga estão disponíveis para obter operações seguras de abertura e fechamento sob condições de carga;

3. Atualização de material: Estão disponíveis versões de isoladores compostos, com maior resistência ao envelhecimento e resistência ao flashover, adequadas para áreas de alta altitude e altamente poluídas;

4. Acessórios correspondentes: Hastes de operação isolantes personalizadas, fusíveis com especificações completas e orientações de instalação no local estão disponíveis.

Perguntas frequentes

Q1: Como resolver o problema de queima frequente de fusíveis ou falha de operação durante o uso do fusível removível motorizado de porcelana?

A1: As queimas frequentes de fusíveis são frequentemente causadas por especificações de corrente de fusível incompatíveis ou sobrecarga de circuito de longo prazo. A falha de operação do equipamento geralmente se deve ao bloqueio do tubo do fusível ou ao envelhecimento da estrutura mecânica. Recomenda-se primeiro verificar se as especificações dos fusíveis correspondem à capacidade do transformador, limpar regularmente os componentes da transmissão, substituir fusíveis antigos e garantir o movimento suave do tubo do fusível para resolver esses problemas com eficácia.

Q2: Quais são as principais vantagens dos produtos HUAJIDIAN em comparação com os tradicionais fusíveis comuns?

A2: As principais vantagens são principalmente três: Primeiro, o uso de fusíveis de liga de cobre-prata garante parâmetros de fusão precisos e uma resposta a falhas mais sensível; em segundo lugar, a estrutura incorporada de extinção de arco gerador de gás evita a reacendimento do arco, melhorando significativamente a segurança operacional; terceiro, a estrutura de queda dupla de gravidade + mola fornece operação estável e um ângulo de queda claro, permitindo a solução de problemas sem subir no poste, reduzindo a dificuldade e o custo de manutenção e oferecendo uma relação custo-benefício geral significativamente maior do que os produtos tradicionais.
