Huajidianotransformadores do tipo seco são produtos essenciais no campo de distribuição de energia de média e alta tensão, enfatizando segurança, confiabilidade, excelente eficiência energética e facilidade de operação e manutenção. Como fornecedor de alta qualidade da China, esta série de transformadores do tipo seco fundidos em resina epóxi (série SCB) cobre níveis de tensão de 6 a 35 kV e capacidades de 30 kVA a 25 MVA, em total conformidade com o padrão internacional IEC 60076.
Fabricados em fábrica multicertificada, esses produtos apresentam vantagens como resistência ao fogo, baixo ruído operacional e estrutura compacta. Eles são amplamente utilizados em edifícios altos, parques industriais, data centers e outros cenários, e foram implantados em lotes no Sudeste Asiático, no Oriente Médio, na África e em outras regiões, fornecendo fornecimento de energia estável para vários projetos de infraestrutura importantes.
Comparado aos transformadores imersos em óleo, Huajidianotransformadores tipo secouse resina epóxi classe H (resistente ao calor até 180 ℃) como material de isolamento, não contendo líquidos inflamáveis. O produto apresenta propriedades retardantes de chama e autoextinguíveis, não liberando substâncias tóxicas durante a combustão, atendendo aos padrões de segurança contra incêndio F1/C2/E2, eliminando completamente o risco de vazamentos de óleo e incêndios, tornando-o particularmente adequado para áreas densamente povoadas e locais com rigorosos requisitos de segurança contra incêndio.
O produto usa enrolamentos de folha de cobre de alta pureza e um núcleo de aço silício de baixa perda, atendendo ao padrão nacional de eficiência energética Classe 1 (GB 20052-2020). Em comparação com equipamentos tradicionais, a perda sem carga é reduzida em 20% e a perda de carga em 10%, ajudando efetivamente os clientes a reduzir os custos de eletricidade a longo prazo.
O equipamento adota uma estrutura integrada com grau de proteção IP20/IP23. Seu tamanho total é 30% menor que o de um transformador imerso em óleo, permitindo a instalação próximo ao centro de carga e economizando espaço significativamente. Sob condições nominais de operação (1000 kVA, resfriamento de ar natural), o nível de ruído é inferior a 50 decibéis em um metro, garantindo nenhuma interferência de ruído em aplicações comerciais ou residenciais.
Este produto não requer substituição de óleo isolante ou verificações de nível de óleo. Os enrolamentos fundidos em resina epóxi são à prova de umidade, poeira e corrosão, permitindo operação livre de manutenção em ambientes com umidade ≤85%. A vida útil geral do projeto excede 30 anos, tornando-o adequado para vários ambientes operacionais complexos.
| Parâmetro | Detalhes |
|---|---|
| Modelo | Série SCB13 / SCB18 (fundido em epóxi, enrolamento de cobre) |
| Nível de tensão | 6kV, 10kV, 20kV, 35kV |
| Capacidade | 30 kVA – 25 MVA |
| Grau de isolamento | H (180°C) |
| Método de resfriamento | AN (ar natural) / AF (ar forçado) |
| Grupo de conexão | Dyn11 (supressão de harmônicos, padrão) |
| Barulho | ≤50 dB (1000 kVA, resfriamento AN) |
| Certificação | IEC 60076, CE, IECEx, ISO 9001/14001 |
Histórico do projeto:Este parque industrial integrado de 500 acres exigia transformadores de 10kV/0,4kV para suas oficinas de produção e sistema público de distribuição de energia. O projeto tinha requisitos rigorosos para a classificação de resistência ao fogo do equipamento.
Solução:A Huajidian forneceu 20 transformadores tipo seco SCB18-2000kVA, equipados com classificação de proteção IP23 e sistema de resfriamento de ar forçado. O equipamento foi instalado em uma subestação interna, economizando 40% de espaço em comparação com equipamentos imersos em óleo.
Resultados da aplicação:O equipamento operou de forma contínua e estável por 18 meses com zero falhas. O design de baixo ruído está em total conformidade com as regulamentações ambientais da fábrica e seu excelente desempenho de economia de energia reduz os custos de eletricidade do parque em aproximadamente US$ 120.000 anualmente.
UM:Os transformadores do tipo seco utilizam isolamento de resina epóxi e resfriamento a ar, eliminando a necessidade de óleo isolante. Isso resulta em melhor resistência ao fogo, menor ruído e manutenção diária mais simples. Os transformadores imersos em óleo dependem de óleo isolante para isolamento e dissipação de calor, levando a custos de aquisição mais baixos, mas representando um risco de incêndio e exigindo manutenção regular. Os transformadores do tipo seco são a escolha preferida para locais internos e áreas densamente povoadas.
UM:Nossos produtos possuem certificações internacionais, como relatório de teste de tipo IEC 60076, CE, IECEx e ATEX. Também podemos ajudar os clientes com certificações de mercado específicas em países como a Arábia Saudita (SABRE) e a Indonésia (SNI) para garantir a conformidade do produto com os padrões locais.
UM:Todos os produtos vêm com garantia de dois anos e as peças sobressalentes principais estão prontamente disponíveis em estoque para substituição rápida. Uma equipe de serviço multilíngue oferece suporte técnico 24 horas por dia, 7 dias por semana, incluindo solução de problemas remotos e atendimento no local quando necessário. São fornecidos manuais de operação dos equipamentos e treinamentos de manutenção podem ser realizados para parceiros.
Wenzhou Huajidian Technology Co., Ltd. é um exportador profissional de equipamentos de distribuição de energia de média e alta tensão. Aproveitando o cluster bem desenvolvido da indústria elétrica em Yueqing, Wenzhou, oferecemos um serviço completo desde seleção de produtos, configuração técnica, processamento de certificação, controle de qualidade até logística internacional.
Nossos transformadores do tipo seco, baseados em produção padronizada, rigoroso processo de controle de qualidade em três estágios (IQC, IPQC e FAT) e um sistema completo de certificação internacional, são uma escolha confiável para empresas de energia, empreiteiros de EPC e clientes industriais.

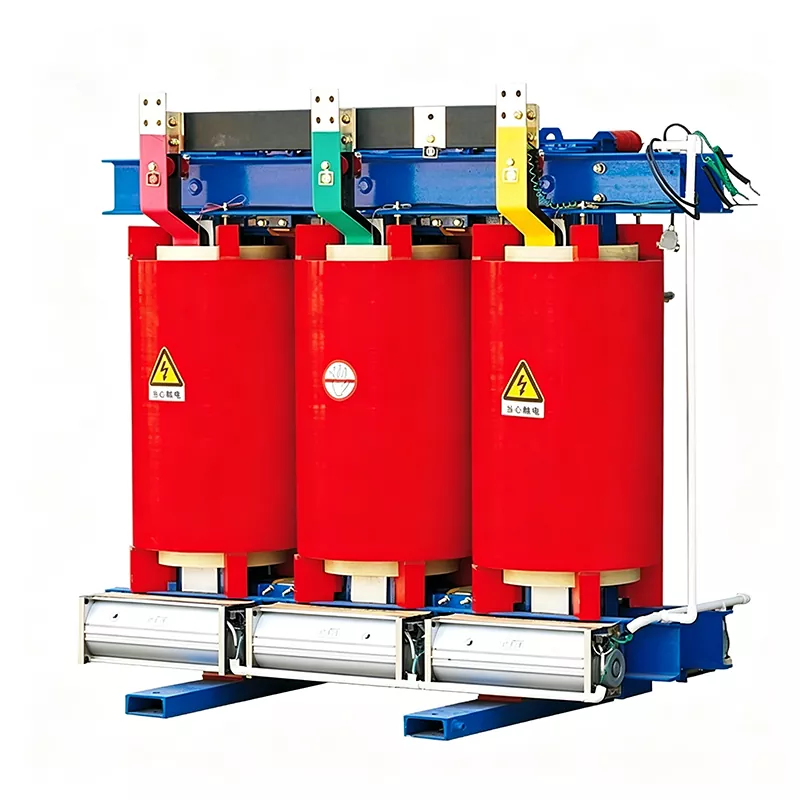

Sistema de energia 500kVA, 50Hz/60Hz, Trifásico
Certificações IEC 62271-200, IEC 694, GB3906, DIN VDE 0670
Sistema de energia 750kVA, 50Hz/60Hz, Trifásico
Certificações IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

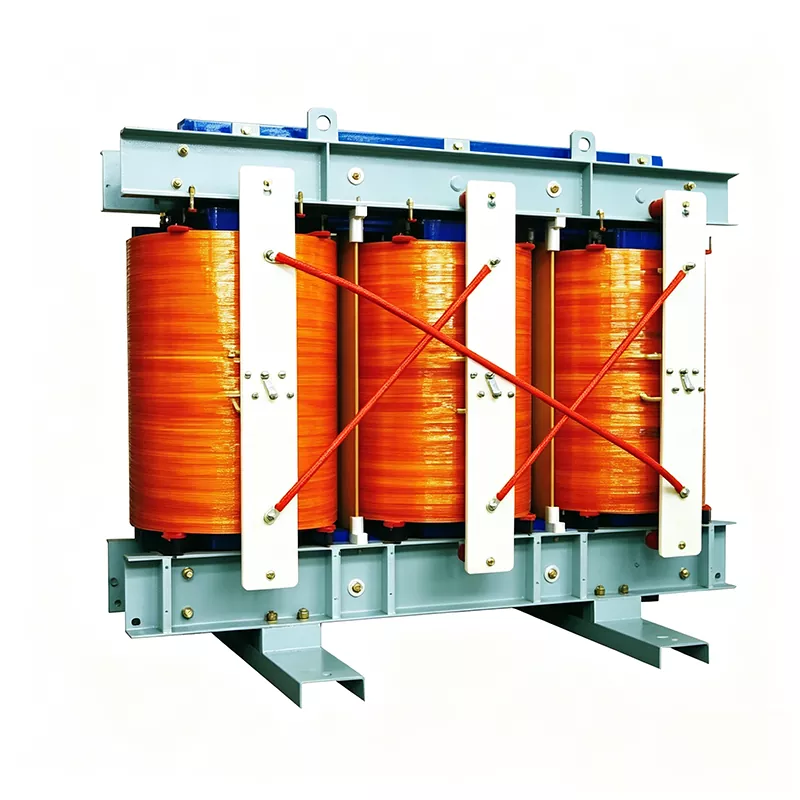

Sistema de energia 630kVA, 50Hz/60Hz, Trifásico
Certificações IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

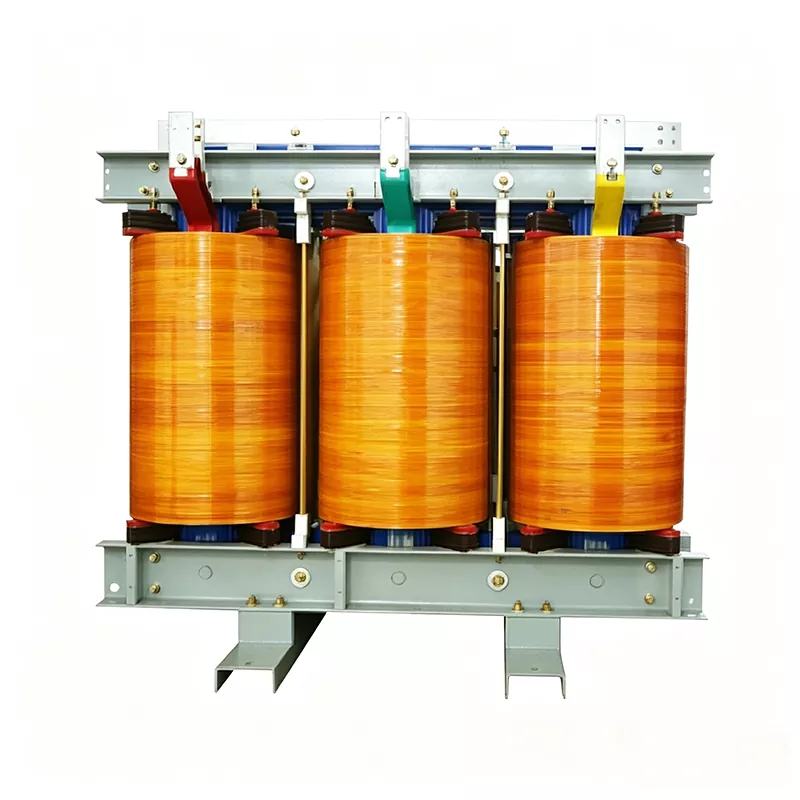

Sistema de energia 1000kVA, 11kV/0,4kV, 50Hz/60Hz
Certificações IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

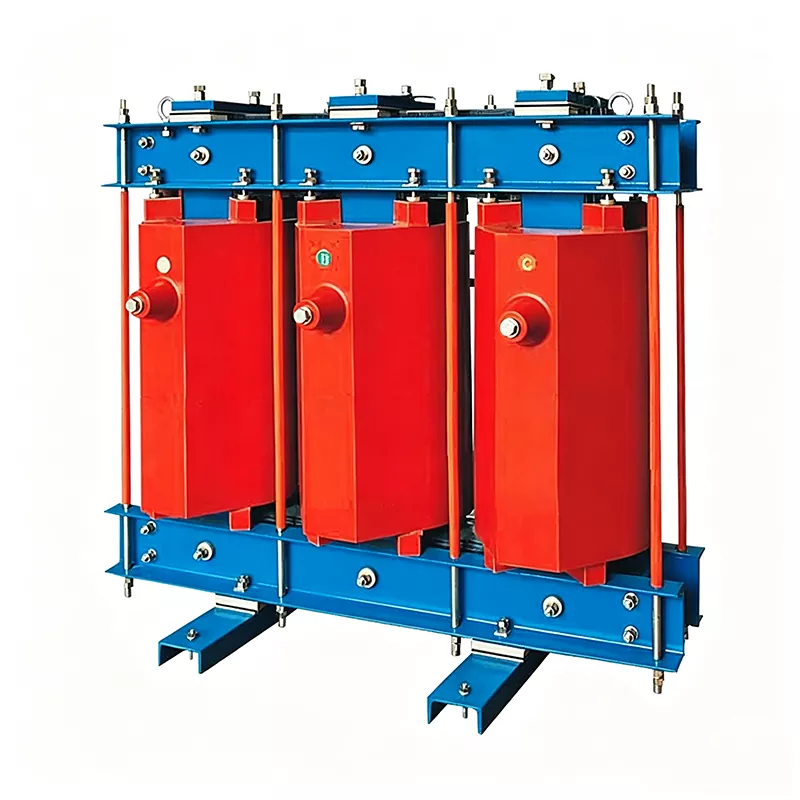

Sistema de energia 63kVA, 33kV/0,433kV, 50Hz/60Hz
Certificações IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

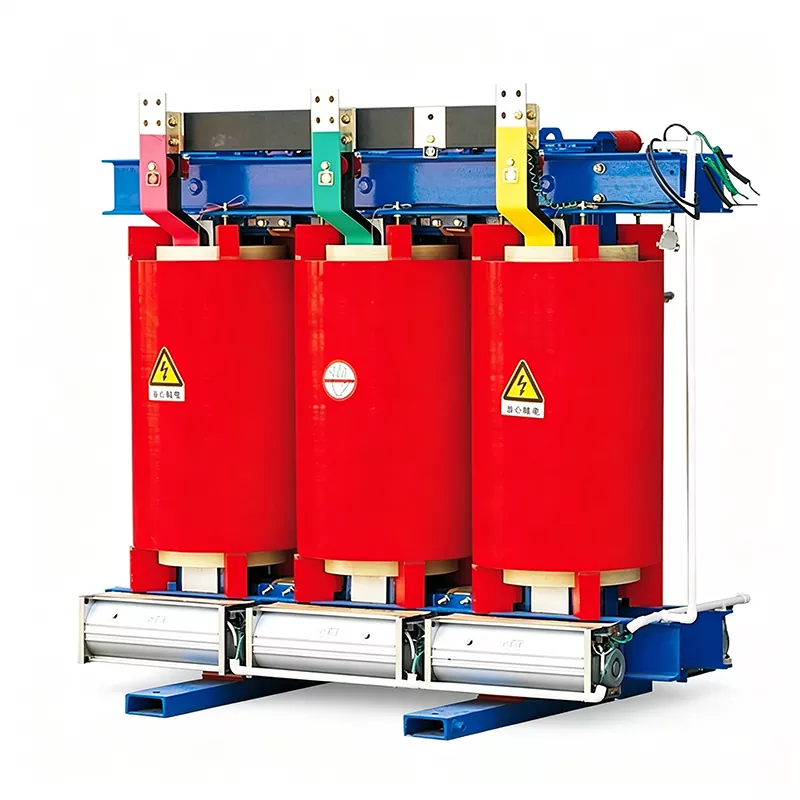

Sistema de energia 250kVA, 13,8kV/0,4kV, 50Hz/60Hz
