Transformador tipo seco 63kVA 33kV/0,433kV

O transformador tipo seco de 63kVA 33kV/0,433kV é compatível com sistemas de tensão de 33kV no exterior. Aproveitando o seu próprio capacidades de produção personalizadas maduras da fábrica, pode atender aos parâmetros de tensão e requisitos regulamentares de diferentes regiões, fornecendo distribuição de energia segura e estável para pequenas fábricas, áreas comerciais e áreas remotas locais no exterior, apresentando os padrões de fabricação profissional da Huajidian.

Podemos fornecer uma gama completa de serviços técnicos para projetos no exterior, abrangendo seleção e design, instalação orientação e manutenção pós-venda. Nossa equipe profissional de comércio exterior também pode ajudar os clientes com produtos certificação e integração técnica, reduzindo riscos de implementação de projetos. Com sede na China, cumprimos rigorosamente padrões internacionais de energia para criar equipamentos de energia de alto desempenho e econômicos para clientes globais.

Principais vantagens de tecnologia e desempenho

1. Baixo consumo de energia, custos operacionais estritamente controlados

O núcleo utiliza chapas de aço silício laminadas a frio, orientadas e de alta permeabilidade, combinadas com uma estrutura de núcleo escalonada e tecnologia de junta totalmente oblíqua. As perdas sem carga e com carga são superiores aos padrões da indústria, reduzindo efetivamente gastos com energia elétrica no longo prazo, atendendo às necessidades de controle de custos de pequenos projetos industriais e comerciais.

O núcleo é reforçado com alta resistência, resultando em baixo ruído e vibração operacional, minimizando o impacto ambiental interferência. É adequado para pequenas fábricas, distribuição de energia comunitária e outros cenários.

2. Tecnologia de fundição de resina, excelente segurança e durabilidade

Os enrolamentos não contêm óleo isolante inflamável, eliminando o risco de incêndio, explosão e vazamento de óleo inerente ao transformadores imersos em óleo. Está em conformidade com as normas de segurança contra incêndio e pode ser instalado em diversos cenários, como edifícios, porões e pequenas salas de distribuição de energia ao ar livre.

Os enrolamentos fundidos são moldados integralmente, possuindo alta resistência mecânica e resistindo a impactos externos durante transporte, instalação e operação. Eles exibem excelente resistência a curto-circuito e podem operar de forma estável mesmo durante curtos-circuitos repentinos na rede elétrica.

A superfície lisa da resina é resistente ao acúmulo de poeira, necessitando apenas de uma simples limpeza diária. Nenhuma troca de óleo ou filtros são necessários, resultando em custos de manutenção extremamente baixos, tornando-o adequado para uso autônomo de longo prazo em áreas remotas.

3. Dissipação de calor confiável e instalação flexível

O transformador tipo seco de 63kVA 33kV/0,433kV vem de fábrica com modo refrigerado a ar (AN), contando com convecção natural para dissipação de calor. Nenhum ventilador adicional é necessário, resultando em uma estrutura simples, menos pontos potenciais de falha, e nenhum consumo adicional de energia.

Toda a unidade está equipada com uma estrutura de aço de alta resistência e furos de montagem padrão pré-perfurados, suportando vários métodos de instalação. O transporte e a instalação são convenientes, atendendo às necessidades de rápida implantação de pequenos projetos.

Força de fábrica e garantia de qualidade

1. Capacidade de P&D personalizada e especializada

Huajidian possui uma equipe profissional de P&D de transformadores do tipo seco. Para o nível de tensão especial de 33kV, pode fornecer soluções personalizadas com base nos padrões de tensão, frequência e indústria de vários países, e já entregou produtos compatíveis para vários projetos no exterior.

2. Rigorosa inspeção de qualidade ao longo de todo o processo

Desde chapas de aço silício e materiais de cobre até fundição de resina, todos os processos passam por uma inspeção rigorosa. Antes saindo da fábrica, vários testes são realizados, incluindo tensão suportável de isolamento, descarga parcial e aumento de temperatura. Os produtos estão em conformidade com os padrões internacionais IEC e regulamentos de energia locais, garantindo estabilidade e qualidade confiável.

3. Produção Integrada, Entrega Eficiente

A fábrica está equipada com equipamentos avançados de fundição a vácuo, linhas de processamento de núcleo e testes profissionais laboratório, alcançando a produção integrada desde matérias-primas até produtos acabados. Isso garante a entrega no prazo pedidos de grande volume e resposta rápida às necessidades personalizadas de pequenos lotes.

Caso de aplicação do mundo real

Um projeto remoto de fornecimento de energia rural no Sudeste Asiático selecionou 12 transformadores Huajidian de 63kVA 33kV/0,433kV do tipo seco para construir a rede de distribuição regional. A área tem moradores dispersos, condições limitadas de manutenção no local, e rigorosos requisitos locais de segurança contra incêndio.

O equipamento opera de forma estável há mais de dois anos desde o seu comissionamento. Sua estrutura de auto-resfriamento é bem adequado ao ambiente local e seu design de baixas perdas economiza aproximadamente 15% de eletricidade para o projeto anualmente. A estrutura isenta de óleo elimina completamente os riscos de incêndio e sua operação de baixo ruído não afetou vida dos moradores. O cliente aprecia muito a qualidade do produto e o serviço abrangente, e ambas as partes têm chegou a um acordo de cooperação de longo prazo para futuros projetos de expansão.

Perguntas frequentes

Q1: Este transformador tipo seco de 63kVA pode ser instalado em um espaço interno confinado?

A1: Sim. O produto utiliza uma estrutura completa de fundição de resina, não contém óleo isolante, não apresenta incêndio ou vazamento de óleo riscos, atende aos requisitos de segurança contra incêndio e pode ser instalado normalmente em áreas confinadas, como porões e ambientes internos salas de distribuição de energia.

Q2: Que tipo de método de dissipação de calor o transformador do tipo seco 63kVA 33kV/0,433kV usa e requer equipamento de refrigeração adicional?

A2: O equipamento utiliza um modo de auto-resfriamento de ar, contando com a convecção natural do ar para dissipação de calor. Sem auxiliar são necessários dispositivos de resfriamento, como ventiladores, resultando em uma estrutura simples e baixa taxa de falhas.

Q3: O produto pode ser adaptado à tensão e aos padrões da indústria de diferentes países?

A3: Sim. Temos capacidades maduras de P&D e produção personalizadas e podemos ajustar soluções de produtos de acordo com tensão, frequência e regulamentos locais para atender aos requisitos de uso de diferentes mercados internacionais.

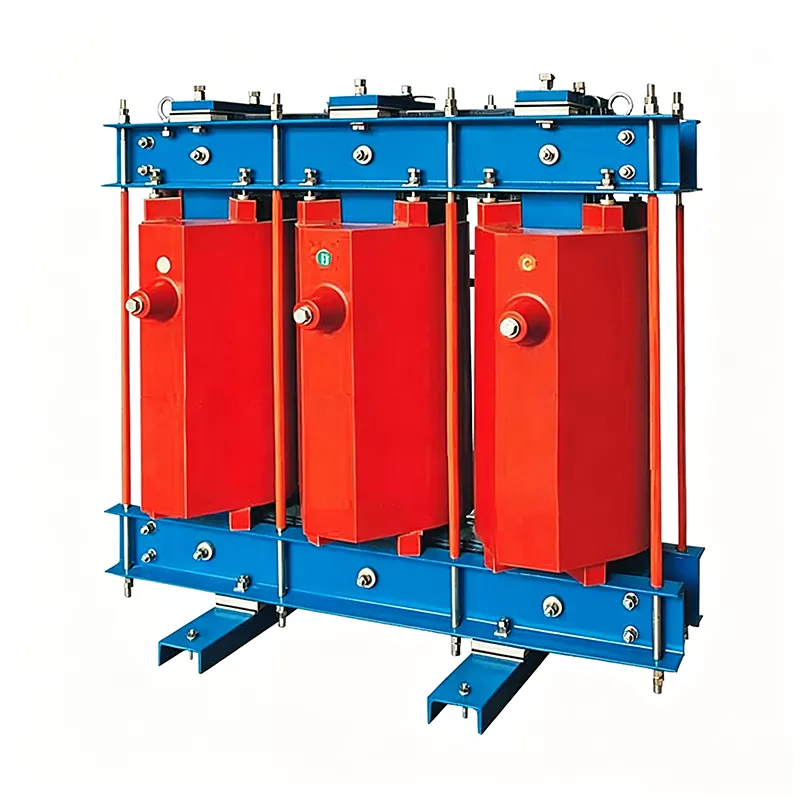

A adoção de moldagem em resina epóxi e estrutura sólida isolada, trifásica em uma, faz uso de chapa de aço silício como meio permeável magnético. A estrutura do circuito magnético em forma de moldura é composta por uma forquilha de ferro, membros centrais de alto coeficiente de enchimento (tipo laminado ou tipo radial). Sua bobina contém diversos encapsulamentos, é composta por fios de cobre planos multifilamentos por meio de enrolamentos paralelos que reduzem efetivamente o tamanho e as perdas do produto. Nem o núcleo do reator nem o enrolamento serão mergulhados no líquido. Adota o modo de resfriamento de ar, livre de vazamento de ar, é conveniente para fabricação e manutenção. A bobina do reator é composta de fios de cobre planos multifilamentos por meio de enrolamento paralelo que reduz efetivamente a perda de corrente parasita em caso de onda harmônica.

● O reator multi-encapsulamento possui vias aéreas de dissipação de calor axial entre os encapsulamentos da bobina, desfrutando de bom desempenho de dispersão de calor.

● Através da cura em alta temperatura, a bobina do reator e o núcleo de ferro desfrutam de excelente desempenho de isolamento elétrico e propriedades mecânicas. Toda a estrutura é caracterizada por estrutura compacta, tamanho de instalação pequeno, aparência suave, baixo ruído, livre de manutenção, etc. É o produto de atualização perfeito.

● Reator utilizado com conversor de frequência: o reator de entrada suprime o salto de tensão da rede elétrica ou a corrente de impulso causada pela sobretensão de operação, protege o conversor de frequência e melhora o fator de potência; reator de saída: suprime o ruído do motor e limita a corrente de carga capacitiva do cabo que se conecta ao motor; Reator DC: é ajustado entre a parte de retificação DC e a parte do inversor do sistema conversor, torna a etapa de inversão mais estável e melhora o fator de potência do conversor de frequência.

● Outros reatores: reator interfásico, reator de suavização, reator de ajuste harmônico, reator de partida, bobina de supressão de arco. Também podemos fornecer reatores com núcleo de ferro de diferentes tamanhos de acordo com a dimensão do gabinete do capacitor.
