Sistema de energia 500kVA, 50Hz/60Hz, Trifásico
Certificações IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

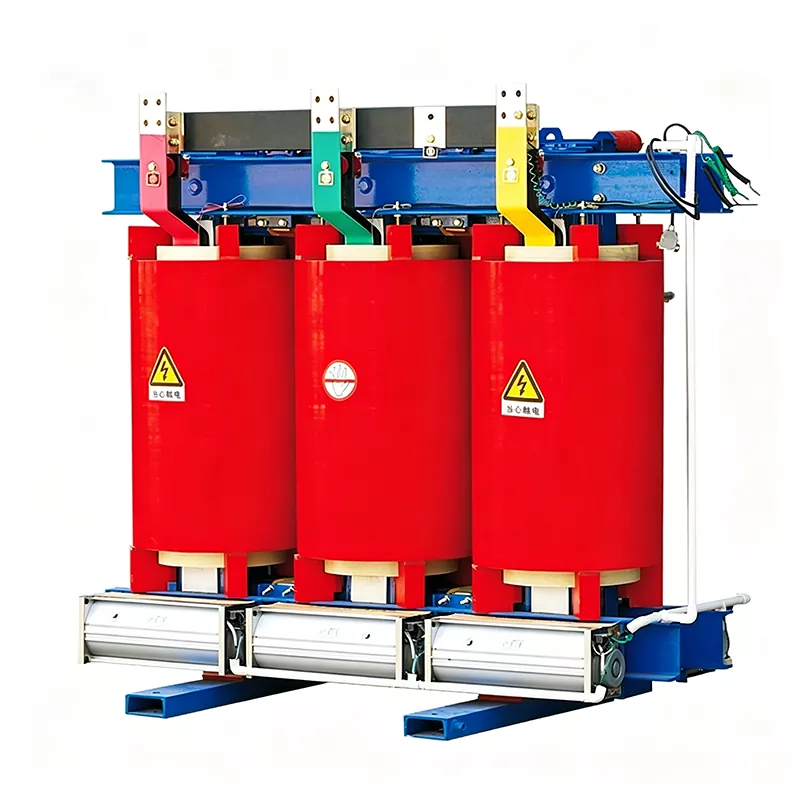

O transformador tipo seco de resina fundida Huajidian 500kVA é um dispositivo de distribuição de energia de alto desempenho de 10kV adequado para cenários de consumo de energia de pequeno a médio porte. O produto adota um isolamento do tipo seco totalmente isento de óleo estrutura, resolvendo fundamentalmente os riscos de segurança e problemas ambientais dos equipamentos tradicionais imersos em óleo. Contando com artesanato sofisticado e matérias-primas de alta qualidade, garante estabilidade e durabilidade a longo prazo operação do sistema de distribuição de energia.
O Transformador Tipo Seco em Resina Fundida 500kVA opera sem produzir gases nocivos ou resíduos, resultando em zero poluição ambiental. Utilizando design eletromagnético otimizado, o produto apresenta excelente eficiência energética, alcançando 99,31% de eficiência trifásica com 35% de carga, atendendo aos mais recentes padrões de eficiência energética DOE para 2029. Isso reduz efetivamente o consumo de energia a longo prazo para as empresas, equilibrando os benefícios económicos com o valor ambiental.
O design de isolamento do tipo seco elimina completamente os riscos de segurança, como vazamentos de óleo, manchas de óleo e incêndios. Equipado com materiais de isolamento de alta qualidade de 220 ℃, ele suporta múltiplas configurações de aumento de temperatura, incluindo 150 ℃ (padrão), 115°C e 80°C, adaptando-se a ambientes de alta temperatura e condições de carga contínua. Apresentando Blindagem eletrostática compatível com NEMA e tecnologia de operação de baixo ruído, reduz significativamente o ruído elétrico e interferência transitória, garantindo uma operação estável e de baixo ruído.
Eliminando significativamente a necessidade de trocas de óleo e manutenção associada a equipamentos tradicionais imersos em óleo reduz custos de mão de obra e manutenção. Apresentando funções de autolimpeza e auto-resfriamento, reduzindo a frequência e complexidade da manutenção diária. Suporta enrolamentos opcionais de alumínio ou cobre, com parâmetro de tensão flexível personalização; gabinete de ventilação padrão NEMA1, com gabinete à prova d'água NEMA3R opcional, adequado para vários condições de trabalho complexas, como ambientes internos, externos, úmidos, empoeirados e corrosivos.
O Transformador Tipo Seco em Resina Fundida de 500 kva pode ser equipado com ventiladores booster (para melhorar a capacidade de sobrecarga), disjuntores integrados de alta e baixa tensão, protetores contra surtos, sensores digitais de controle de temperatura com alarme funções e interfaces de monitoramento SCADA. Ele também suporta reforço sísmico compatível com OSHPD, 50/60Hz operação de dupla frequência e personalização de impedância. Todas as soluções personalizadas foram verificadas profissionalmente e cumprir integralmente os padrões internacionais da indústria.
- Capacidade nominal: 500kVA
- Número de Fases: Trifásico (compatível com monofásico)
- Tensão primária: 208V-600V (suporta conexão delta de 480V, 600V, etc.)
Tensão secundária: 208Y / 120V, 480Y / 277V (personalização suportada)
- Material do enrolamento: Enrolamento de alumínio/enrolamento de cobre (opcional)
Classificação de aumento de temperatura: 150 ℃ (padrão), 115 ℃, 80 ℃ (classe de isolamento de 220 ℃)
Método de regulação de tensão: regulação de torneira lateral primária de ± 2 × 2,5%
Método de resfriamento: resfriamento a ar natural (AN)
Gabinete de proteção: gabinete ventilado NEMA1 (gabinete totalmente fechado NEMA3R opcional)
Compatibilidade de carga: fator K 4/9/13/20+, adequado para cargas não lineares, como conversores de frequência e dados equipamento
Padrões: IEEE, ANSI, NEMA, UL, CSA, DOE Energy Efficiency Standard 2029
Faixa de impedância: Padrão 3%-7% (personalizável)
Com suas vantagens de segurança, respeito ao meio ambiente, operação estável e manutenção simples, este Fundido de 500 Kva O transformador tipo seco de resina é totalmente adaptável a vários cenários de uso de energia, completando com eficiência a energia conversão e distribuição. É amplamente utilizado em oficinas industriais, bases de fabricação de máquinas, comerciais complexos, comunidades residenciais, data centers e outros locais, especialmente adequados para ambientes com alta requisitos de prevenção de incêndios, proteção ambiental e redução de ruído.
Um parque industrial no sul do Vietnã enfrenta altas temperaturas e umidade, com processos não lineares complexos. cargas em seus equipamentos de produção. Em 2023, o parque adquiriu seis transformadores do tipo seco de resina fundida Huajidian de 500kVA. O projeto apresenta gabinetes NEMA3R personalizados à prova d'água e à prova de poeira e um aumento de baixa temperatura de 115 ℃ configuração, combinada com um design de carga anti-não linear K9, adaptando-se a partidas e desligamentos frequentes de equipamentos condições. O equipamento está funcionando continuamente há mais de dois anos sem vazamentos de óleo ou mau funcionamento, mantendo a saída de tensão estável e garantindo a operação contínua da linha de produção. Isto tem ajudado o parque industrial reduzem os custos de manutenção e energia em aproximadamente 15% ao ano.
Com base no sistema de gestão padronizado ISO9001, Huajidian implementa controle de qualidade de processo completo para cada Transformador tipo seco de 500kVA. Antes de sair da fábrica, os produtos passam por um conjunto completo de testes, incluindo relação de rotação verificação, teste de resistência de isolamento, teste de operação em plena carga, teste de aumento de temperatura e transiente testes de imunidade. Todos os processos seguem rigorosamente os padrões internacionais da indústria. Somente depois de passar em todos os testes é que os equipamentos saem de fábrica, garantindo operação contínua e estável em condições complexas.
Q1: Quais são as principais vantagens deste transformador tipo seco de resina fundida de 500 kva em comparação com o tradicional transformador imerso em óleo transformadores?
Este produto adota uma estrutura de isolamento tipo seco de resina completa, abandonando o design tradicional imerso em óleo. Isto elimina riscos de segurança, como vazamentos de óleo, contaminação por óleo e incêndios na fonte, resultando em poluição zero e maior eficiência energética. Elimina a necessidade de trocas e manutenção regulares de óleo, reduzindo significativamente custos operacionais de longo prazo, prolongando a vida útil e tornando-o mais adequado para ambientes internos, densamente povoados e ambientes ambientalmente exigentes.
Q2: Este transformador suporta personalização de parâmetros e condições operacionais especiais?
Ele suporta personalização personalizada de cenário completo. Enrolamentos de alumínio ou cobre podem ser selecionados com base no custo e requisitos de desempenho e parâmetros de tensão, níveis de aumento de temperatura e gabinetes de proteção podem ser flexíveis personalizado. Ele pode se adaptar a condições operacionais especiais, como alta temperatura, umidade, poeira e corrosão, e também pode ser equipado com funções como resfriamento auxiliar, reforço sísmico e monitoramento inteligente. Todos produtos personalizados atendem aos padrões internacionais de eficiência energética e segurança.
Q3: Quais são o ciclo e os custos de manutenção do produto?
Este produto elimina a necessidade de trocas regulares de óleo exigidas pelos transformadores imersos em óleo, simplificando manutenção. A manutenção de rotina requer apenas uma simples remoção de poeira e verificações de parâmetros a cada 3-6 meses. Possui funções de autolimpeza e auto-resfriamento, reduzindo significativamente a frequência de manutenção. Comparado ao tradicional equipamento imerso em óleo, pode economizar mais de 60% dos custos anuais de mão de obra e materiais de manutenção, resultando em menor custos totais do ciclo de vida.
Com seu desempenho de produto superior e garantia de qualidade rigorosa, o transformador tipo seco de resina fundida Huajidian 500kVA ganhou amplo reconhecimento no mercado global. A empresa dá boas-vindas sinceramente aos clientes em casa e no exterior para visitar nossa fábrica para inspeções no local e discutir cooperação. Continuaremos a fornecer soluções globais usuários com soluções de distribuição de energia de alta qualidade, alta eficiência e personalizáveis.
