Sistema de energia 4000kVA, 50Hz/60Hz, Trifásico
Certificações IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

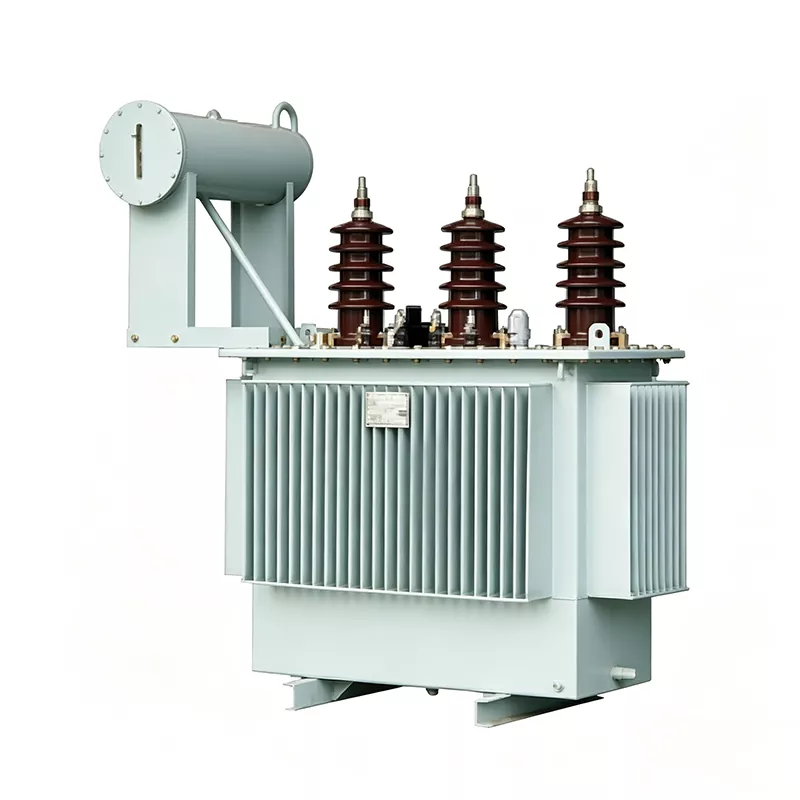

O transformador imerso em óleo trifásico Huajidian 4000 KVA é um equipamento essencial na indústria e mineração empreendimentos e subestações. Utilizando uma estrutura madura de dissipação de calor imersa em óleo e conservador independente design, é adequado para operação contínua de grande capacidade, longo prazo e carga pesada. Com vantagens como baixo perda, alta resistência de isolamento e forte resistência ao impacto de curto-circuito, pode lidar suavemente com a operação flutuações de condições e picos de carga, tornando-o uma peça-chave do equipamento para energia industrial em grande escala distribuição e fonte de alimentação estável a longo prazo.
Utilizando chapas de aço silício laminadas a frio orientadas e de alta permeabilidade, processadas com um núcleo escalonado de vários estágios e tecnologia de junta totalmente inclinada, reduzindo significativamente as perdas sem carga e a corrente sem carga. Mesmo sob carga total de longo prazo operação, mantém alta eficiência energética, reduzindo efetivamente os custos de eletricidade a longo prazo para as empresas.
Os enrolamentos de alta e baixa tensão usam fio de cobre isento de oxigênio: o enrolamento de alta tensão possui um enrolamento multicamadas estrutura cilíndrica, e o enrolamento de baixa tensão tem uma estrutura contínua, resultando em fluxo de vazamento uniforme distribuição e alta resistência mecânica, capaz de suportar o enorme estresse mecânico causado por repentinos curto-circuitos na rede elétrica.
O tanque do transformador imerso em óleo trifásico de 4000 KVA é feito de chapa de aço laminada a frio de alta qualidade e equipado com dissipadores de calor corrugados; um tanque independente de conservação de óleo está localizado na parte superior para compensar o calor expansão e contração do óleo do transformador durante a operação de equipamentos de grande capacidade. Combinado com um desumidificador para filtrar a umidade e as impurezas do ar, retarda o envelhecimento do óleo. Em comparação com modelos totalmente selados, esta unidade possui altura moderada, facilitando o monitoramento do nível de óleo e a manutenção de rotina, tornando-a adequada para cenários de manutenção de rotina em subestações e grandes fábricas.
A superfície do tanque de óleo é revestida com um revestimento resistente à corrosão e às intempéries, adaptando-se a óleo, poeira e ambientes industriais úmidos e é resistente à ferrugem e corrosão durante o uso externo prolongado.
O lado de alta tensão usa buchas de porcelana multicamadas, proporcionando ampla distância de fuga para atender ao isolamento requisitos para 35kV e abaixo, evitando acidentes com descargas atmosféricas. Uma válvula de alívio de pressão e um relé de gás estão instalados na parte superior para monitorar o estado interno do equipamento em tempo real, fornecendo aviso rápido e alívio de pressão em caso de falhas para proteger a segurança do equipamento. A placa de identificação indica claramente o modelo, capacidade, nível de tensão e outros parâmetros para fácil verificação pelo pessoal de manutenção.
Uma grande empresa de mineração de metais não ferrosos no norte da China comprou três Huajidian 4000 KVA trifásicos imersos em óleo transformador para fornecimento de energia subterrânea e construção de subestações de superfície. A área de mineração apresenta alta impactos de carga do equipamento, condições complexas de operação externa e altos requisitos de continuidade do fornecimento de energia. Desde comissionado há um ano, o equipamento opera a plena carga há mais de 16 horas diárias, demonstrando operação estável, baixa perda sem carga e sem falhas de curto-circuito. O design independente do conservador de óleo facilita inspeção e manutenção diárias, reduzindo significativamente o risco de quedas de energia e garantindo o funcionamento contínuo da mina produção.
Q1: Este transformador imerso em óleo trifásico de 4000 KVA requer manutenção regular?
A1: Dependendo do ambiente industrial e da carga operacional, verificações regulares do nível de óleo, qualidade do óleo e condição do componente é necessária, juntamente com a substituição do dessecante no absorvedor dessecante. Comparado com pequeno, transformadores totalmente selados, este modelo possui ciclo de manutenção mais longo e custos de manutenção controláveis.
Q2: Quais são os requisitos de instalação?
A2: Deve ser instalado em sala de distribuição de energia dedicada ou em fundação de concreto em subestação externa. Devem existir medidas adequadas de ventilação, dissipação de calor e prevenção de água, e deve haver espaço suficiente reservado para manutenção.
Q3: Ele pode se adaptar a ambientes industriais externos úmidos e empoeirados?
A3: Sim. Toda a unidade é revestida com tinta anticorrosiva e resistente às intempéries. A estrutura do tanque de óleo isola vapor de água da deterioração do óleo. A bucha de alta tensão tem desempenho de isolamento estável e pode ser estável aplicado a condições adversas de trabalho ao ar livre, como subestações, áreas de mineração e grandes fábricas.
