Sistema de energia 20MVA, 33kV/11kV, 50Hz/60Hz
Certificações IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

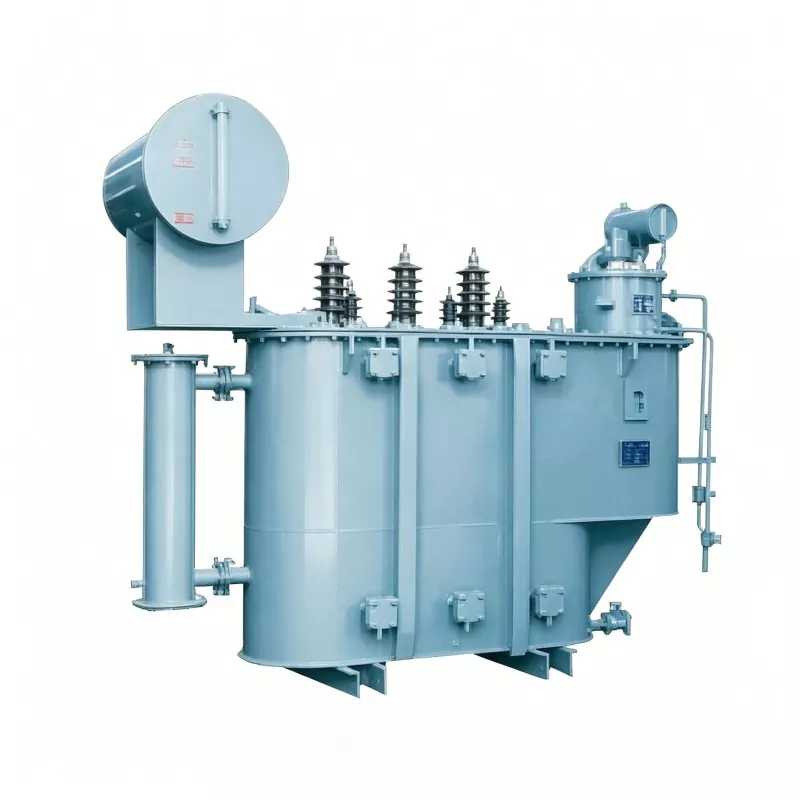

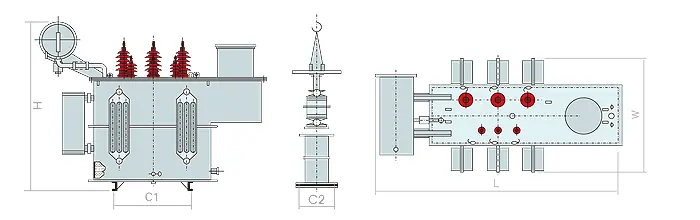

O transformador de potência 33kV 11kV 20mVA da Huajidian é um equipamento central de transmissão e distribuição de energia para médio e redes elétricas de alta tensão. Como fabricante profissional de transformadores de energia domésticos, a Huajidian aproveita anos de Experiência em P&D e produção para otimizar a estrutura e o desempenho do produto. Ao contrário das pequenas e médias empresas transformadores de distribuição, este equipamento de grande capacidade é implantado principalmente em subestações centrais regionais, realizando a tarefa principal de distribuição redutora de 33kV a 11kV. É adaptável a condições complexas da rede elétrica, suporta operação de alta carga de longo prazo e impactos instantâneos de curto-circuito e é amplamente utilizado em projetos importantes como atualizações da rede elétrica urbana, infraestrutura de parques industriais e nova distribuição de conexões à rede energética.
O produto é certificado pelo sistema de qualidade ISO, atende aos padrões nacionais de eficiência energética e apresenta padrões padronizados processos de fabricação e rigoroso controle de qualidade, atendendo aos requisitos de construção e operação de diversos subestações de alto padrão.
1. Capacidade nominal: 20MVA (20.000kVA), adequada para cenários de carga de distribuição de energia regional de médio a grande porte.
2. Nível de tensão: 33kV no lado de alta tensão, 11kV no lado de baixa tensão; o lado de alta tensão pode ser equipado com comutadores de derivação em carga/sem carga de ±2×2,5% ou ±5% para ajuste de tensão flexível para adaptação à tensão da rede flutuações.
3. Fase e frequência: Trifásica, 50 Hz, compatível com os principais padrões de rede elétrica nacionais e internacionais.
4. Corrente nominal: Aproximadamente 350A no lado de alta tensão de 33kV e aproximadamente 1050A no lado de baixa tensão de 11kV lado (calculado de acordo com fórmulas de potência padrão, com capacidade de carga estável).
Configuração padrão Dyn11/YNd11, suprimindo efetivamente os harmônicos da rede, melhorando a qualidade da fonte de alimentação e fornecer condições confiáveis de aterramento neutro para o lado de baixa tensão; uma configuração dominante no poder moderno sistemas de distribuição.
7%-10%, personalizável de acordo com os requisitos de capacidade de curto-circuito da subestação, limitando efetivamente corrente de curto-circuito e garantindo a segurança da rede elétrica e dos equipamentos terminais.
Atende aos padrões de tensão suportável de impulso de raio e tensão suportável de frequência de energia para 33kV e 11kV sistemas. A tensão suportável ao impulso atmosférico no lado de 33kV chega a 170kV, demonstrando excelente isolamento e desempenho de proteção contra raios, adequado para condições complexas de trabalho ao ar livre.
O produto suporta dissipação de calor de modo duplo para se adaptar a diferentes cargas e condições ambientais:
- Auto-resfriamento imerso em óleo ONAN: Depende da convecção natural do óleo isolante e da dissipação passiva de calor do aletas de tanque, adequadas para cenários de carga convencionais, com baixo consumo de energia e baixo ruído.
- Resfriamento por Ar Imerso em Óleo ONAF: Combinado com um ventilador externo para resfriamento de ar forçado, melhorando significativamente o capacidade de sobrecarga do equipamento e atender às demandas de fornecimento de energia de alta carga durante picos de consumo de eletricidade períodos.
O núcleo do equipamento utiliza chapas de aço silício de alta permeabilidade ou materiais de liga amorfa de baixa perda, efetivamente reduzindo as perdas sem carga e com carga, atendendo aos padrões nacionais de eficiência energética de nível I e II. A estrutura geral adota um design vedado e resistente à corrosão, com casco de tanque reforçado, adequado para cenários complexos como instalação interna e externa, alta altitude e grandes diferenças de temperatura. O projeto do circuito de óleo totalmente selado evita o envelhecimento e a deterioração do óleo isolante, reduzindo significativamente os custos de manutenção posteriores e garantindo uma durabilidade a longo prazo. operação estável do equipamento.
O transformador de potência 33kV 11kV 20mVA é amplamente utilizado em subestações urbanas, subestações de distribuição de parques industriais, novas subestações conectadas à rede de energia e projetos de fornecimento de energia de infraestrutura municipal. É adequado para médio para cenários de fornecimento de energia de grande carga, como áreas residenciais urbanas densamente povoadas, grandes plantas industriais, aeroportos e ferrovias que apoiam o fornecimento de energia, conversão de tensão de estações de energia eólica e solar e atualizações da rede elétrica.
Estudo de caso: Projeto de subestação GIS Brihart 33/11kV em Bangladesh
No projeto EPC da subestação GIS Brihart 33/11kV da atualização do sistema de distribuição de energia de Bangladesh, Huadian customizou e forneceu um transformador de potência de 33kV 11kV 20mVA como o principal equipamento redutor da subestação. Visando o ambiente hostil de alta temperatura e umidade na área local, o produto otimizou seu desempenho anticorrosão, à prova de umidade e dissipação de calor e adota o modo de resfriamento de ar ONAF para garantir estabilidade operação sob altas cargas contínuas.
Após o comissionamento, o equipamento concluiu com sucesso a conversão de energia de alta tensão de 33kV para 11kV tensão de distribuição, resolvendo os problemas de capacidade insuficiente de fornecimento de energia e tensão instável no Langpu área. Isto garantiu o fornecimento de energia às áreas industriais e residenciais vizinhas, melhorou a confiabilidade do rede elétrica regional em 30% e manteve operação estável com zero falhas desde o comissionamento, ganhando altos elogios do proprietário e das autoridades locais.
Com a atualização contínua dos requisitos de conservação de energia e redução de consumo da rede elétrica, é aconselhável exigir explicitamente que o equipamento atenda aos padrões nacionais de eficiência energética de nível I e II durante aquisição. Os produtos Huadian utilizam núcleos de ferro de baixa perda e projetos de enrolamento otimizados, resultando em baixa operação consumo de energia e reduzindo efetivamente os custos operacionais a longo prazo.
Este modelo de transformador de grande capacidade não está prontamente disponível e deve ser customizado com base no projeto real condições. Antes da aquisição, parâmetros importantes como método de instalação, altitude, temperatura ambiente e sistema a capacidade de curto-circuito deve ser confirmada para garantir a compatibilidade precisa do equipamento.
Este transformador de nível de tensão requer o uso de quadro de distribuição de alta tensão de 33kV/11kV, quadro de manobra isolado a gás SF6, O GIS combinou equipamentos elétricos e dispositivos de proteção de relés para formar um sistema completo de distribuição de energia, garantindo a operação segura e compatível da rede elétrica.
Q1: Este transformador de potência de 33kV 11kV 20mVA é adequado para instalação externa em alta altitude?
A1: Sim. Huajidian pode personalizar o transformador de acordo com a altitude e temperatura ambiente do projeto, atualizando-o com reforço de isolamento de alta altitude, resistência UV, recursos de proteção contra corrosão e umidade. É adequado para ambientes externos de alta altitude e baixa tensão e pode suportar condições climáticas extremas condições como altas temperaturas, ventos fortes e chuvas.
Q2: Qual é a diferença entre as configurações do comutador de derivação em carga e do comutador de derivação sem carga para este transformador?
A2: Os comutadores de derivação sem carga requerem desenergização para ajuste de tensão, adequado para cenários com rede estável tensão e baixa frequência de comutação; comutadores de derivação em carga permitem ajuste de tensão em tempo real sem desenergização e sem afetar o fornecimento normal de energia, adequado para projetos de rede elétrica com grandes flutuações de tensão e alta requisitos de confiabilidade da fonte de alimentação. A configuração pode ser selecionada conforme necessário.
Q3: Qual é a vida útil do equipamento e o ciclo de manutenção de rotina?
A3: Sob instalação padrão e condições normais de operação, a vida útil do equipamento pode chegar a 30 anos. É recomendado realizar manutenção de rotina anualmente, incluindo testes de óleo isolante, verificações de vedação de equipamentos e calibração de parâmetro de linha. O equipamento adota uma estrutura totalmente vedada, resultando em baixa manutenção diária carga de trabalho, baixos custos de manutenção e forte estabilidade operacional a longo prazo.
Como fabricante profissional de transformadores de alta tensão e prestadora de serviços na China, a Huajidian possui qualificações de produção, equipamentos de produção avançados e uma equipe técnica profissional. Podemos fornecer soluções globais clientes com serviços completos, incluindo personalização de parâmetros, design de desenho, cotações precisas, no local orientação de instalação e manutenção pós-venda. Para necessidades de suporte a projetos de subestações, não hesite em entrar em contato nós para obter soluções técnicas personalizadas e cotações de compras.
