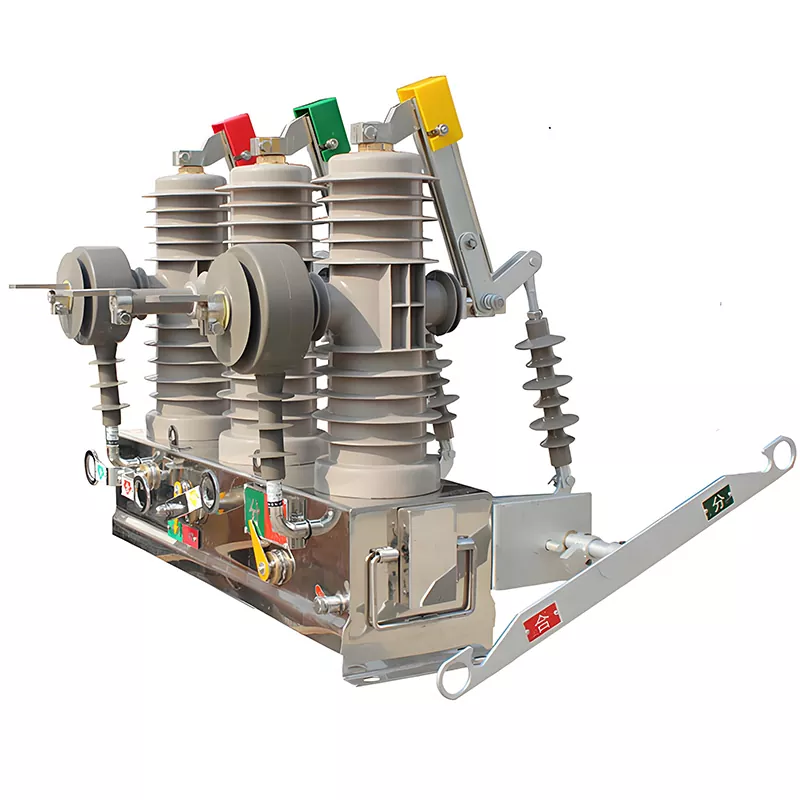

Disjuntor a vácuo montado em poste de 11kV

O disjuntor a vácuo montado em poste HUAJIDIAN de 11kV representa uma evolução projetada para resolver os pontos problemáticos dos interruptores externos tradicionais - ou seja, altas taxas de falhas, manutenção complicada e funcionalidade limitada. Com tensão nominal de 12kV, é compatível com redes de distribuição externas trifásicas AC 50Hz. Afastando-se dos mecanismos de mola tradicionais, ele adota um mecanismo operacional avançado de ímã permanente com uma estrutura simplificada e menos peças propensas ao desgaste; combinado com um interruptor a vácuo, garante um desempenho estável e confiável. O produto integra um sistema inteligente de medição, controle e proteção que suporta vários métodos de comunicação (como GPRS e fibra óptica), permitindo identificação automática de falhas, controle remoto, monitoramento de dados em tempo real e isolamento preciso de falhas, atendendo assim aos requisitos para operação não tripulada na automação de redes de distribuição (FA).

Principais vantagens do produto

1. Estrutura confiável, custos de manutenção ultrabaixos

Ao utilizar um mecanismo operacional de ímã permanente, o projeto elimina completamente as complexas estruturas de transmissão encontradas nos mecanismos de mola tradicionais. Com menos componentes e sem peças elásticas sujeitas ao desgaste, resolve fundamentalmente problemas relacionados à fadiga mecânica e às altas taxas de falhas comuns em equipamentos tradicionais.

2. Longevidade excepcional, adequada para operação frequente

O disjuntor a vácuo montado em poste de 11kV possui uma vida útil mecânica de até 30.000 operações. Ele suporta ciclos frequentes de abertura e fechamento a longo prazo, tornando-o perfeitamente adequado para aplicações de redes de distribuição inteligentes que envolvem religamento automático e comutação de alta frequência. Isto evita danos ao equipamento causados ​​pela operação frequente e garante o desempenho contínuo e estável do sistema de automação da rede.

3. Tratamento robusto de falhas, operação segura e estável

Com uma corrente nominal de interrupção de curto-circuito de 25kA, a unidade pode realizar com segurança 30 operações consecutivas de interrupção de curto-circuito. Equipado com uma unidade de proteção baseada em microprocessador integrada, ele oferece um conjunto abrangente de funções de proteção – incluindo proteção direcional de sobrecorrente de três estágios com bloqueio de tensão, proteção de sequência zero e religamento automático. Ele identifica e isola rapidamente falhas na rede, evita a propagação de falhas e reforça a segurança das operações da rede.

4. Integração Inteligente e Gerenciamento Remoto

Ele integra funções de medição, controle, proteção e comunicação em uma única unidade, suportando comutação remota (abertura/fechamento), monitoramento de dados de energia em tempo real, alarmes de falha e upload de dados. Compatível com os principais modos de comunicação, como GPRS e fibra óptica, ele faz interface perfeita com plataformas de gerenciamento de rede inteligente para permitir O&M (operações e manutenção) digital, visualizada e inteligente de redes de distribuição.

5. Adaptabilidade a ambientes externos extremos

Projetado especificamente para condições externas adversas, ele apresenta um alto índice de proteção e opera de forma estável em uma faixa de temperatura extrema de -40°C a +70°C. É adequado para altitudes de até 2.000 metros e áreas com forte poluição Classe V. Com excelente resistência a altas e baixas temperaturas, corrosão e poeira, adapta-se a diversos ambientes externos complexos, incluindo regiões costeiras, zonas industriais e áreas de grande altitude.

Cenários de aplicação

1. Integração da Subestação: Serve como chave do alimentador de saída no lado de 10kV dos transformadores principais da subestação, garantindo comutação segura e proteção contra falhas para circuitos de alimentação.

2. Retrofit e atualização de linha: Instalado em postes/torres de linhas de distribuição como seccionadores ou interruptores de amarração para permitir fornecimento de energia segmentado e isolamento de falhas.

3. Cenários de distribuição geral: Adequado para controle de distribuição de energia em redes inteligentes urbanas, atualizações de redes rurais, empreendimentos industriais e de mineração, comunidades residenciais e parques comerciais.

4. Cenários de fornecimento de energia de alta confiabilidade: Particularmente adequados para áreas que exigem alta confiabilidade de fornecimento e atualizações de automação de redes de distribuição; ele isola rapidamente seções defeituosas e restaura a energia em áreas não afetadas, melhorando significativamente a qualidade do serviço.

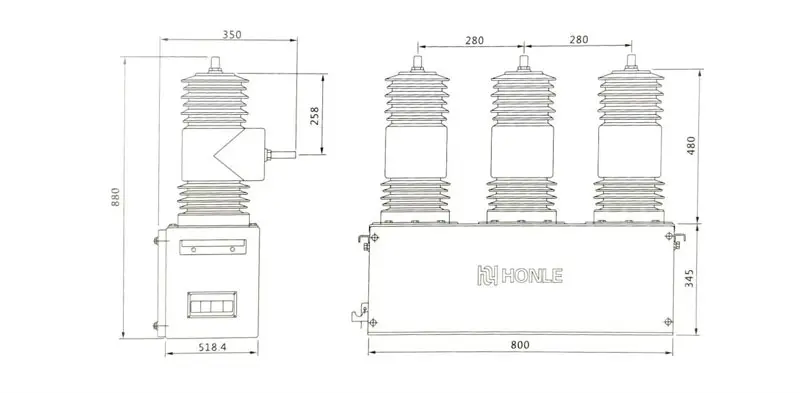

Parâmetros Técnicos

Caso de aplicação do mundo real

Caso: Projeto de atualização de automação de rede rural em Anhui

Em 2025, o condado de Guzhen, cidade de Bengbu, província de Anhui, lançou um projeto de atualização de automação de rede rural, implantando disjuntores a vácuo HUAJIDIAN 11kV montados em poste em grande número. A rede rural local original dependia de quadros de distribuição tradicionais caracterizados por baixa automação e falhas frequentes; falhas nas linhas resultaram em cortes generalizados de energia, não conseguindo atender às necessidades confiáveis ​​de eletricidade dos residentes rurais e das empresas municipais.

O projeto emprega um método de desvio de linha ativa para instalar este disjuntor inteligente em seções importantes das linhas de distribuição, garantindo que não haja interrupção no fornecimento de energia para os usuários locais. Aproveitando o desempenho estável de seu mecanismo de ímã permanente e um sistema inteligente de identificação de falhas, o dispositivo alcança detecção de falhas em nível de milissegundos, isola automaticamente segmentos de linha defeituosos e restaura rapidamente a energia para áreas não afetadas.

Após a implantação do dispositivo, a taxa de cortes de energia causados ​​por falhas nas linhas de rede rurais locais caiu significativamente e a confiabilidade do fornecimento de energia regional aumentou para 99,98%. A excelente resistência do produto a baixas temperaturas e forte poluição torna-o perfeitamente adequado para ambientes exteriores rurais complexos; funciona sem manutenção a longo prazo, reduzindo efetivamente o fardo das operações e manutenção da rede e atingindo com sucesso o objetivo de modernizar as redes rurais inteligentes.

Perguntas frequentes

Q1: Quais são as principais vantagens do mecanismo de ímã permanente em comparação com os mecanismos de mola tradicionais?

O mecanismo de ímã permanente HUAJIDIAN elimina as complexas estruturas de transmissão encontradas nos mecanismos de mola tradicionais. Com um design interno simplificado e sem componentes elásticos vulneráveis, ele resolve fundamentalmente problemas como fadiga do material, emperramento e altas taxas de falhas associadas a mecanismos de mola. O dispositivo oferece estabilidade operacional superior e vida útil mecânica de até 30.000 operações, suportando comutação frequente e religamento automático em redes de distribuição. Ele também permite uma operação livre de manutenção, reduzindo significativamente os custos de O&M de longo prazo para os usuários.

Q2: Este disjuntor pode suportar condições externas adversas?

Sim. Este produto é otimizado para ambientes externos extremos, capaz de operação estável em uma faixa de temperatura de -40°C a +70°C e adequado para altitudes de até 2.000 metros e áreas com forte poluição de Classe V. Com uma alta classificação de proteção contra entrada e excelente resistência à poeira, corrosão e temperaturas extremas, ele opera de forma confiável em ambientes severos, como áreas costeiras úmidas, zonas industriais e regiões alpinas, atendendo plenamente aos requisitos de serviço externo de longo prazo.

Q3: Quais funções inteligentes e métodos de comunicação o disjuntor a vácuo montado em poste de 11kV suporta?

O produto integra um conjunto abrangente de funções de proteção, incluindo proteção contra sobrecorrente bloqueada por tensão de três estágios, proteção de sequência zero e religamento automático. Ele também suporta controle remoto, monitoramento de dados de energia em tempo real e alarme automático de falhas. Em termos de comunicação, ele suporta ambos os modos principais – GPRS sem fio e fibra óptica com fio – e integra-se perfeitamente com plataformas de automação de redes de distribuição. Ele permite o controle remoto de dispositivos inteligentes, operação e manutenção autônomas e gerenciamento de rede digital, servindo como um componente central na infraestrutura de rede inteligente.
