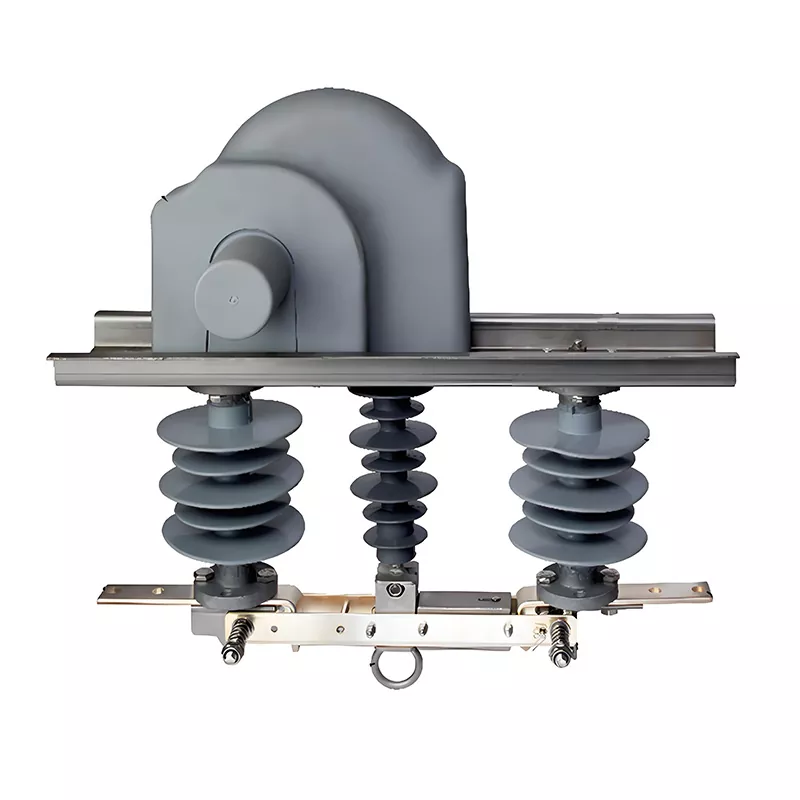

Interruptor de isolamento de alta tensão

A chave de isolamento de alta tensão da HUAJIDIAN é um dispositivo de isolamento sem carga sem capacidade de extinção de arco. Sua principal função é criar um entreferro claro e visível após a abertura do disjuntor, isolando fisicamente a fonte de alimentação do lado da carga para garantir a segurança do pessoal de manutenção.

Como um dispositivo de isolamento inteligente convencional para retrofit de automação de distribuição, ele pode operar de forma independente ou combinar com disjuntores a vácuo montados em poste padrão para formar uma unidade integrada "disjuntor + chave de isolamento". Com profundo conhecimento no setor de equipamentos de energia externa de média tensão da China, oferecemos produtos padronizados e soluções personalizadas que atendem aos padrões técnicos internacionais relativos a tensão, isolamento e automação.

Componentes estruturais principais

1. Mecanismo de operação elétrico cinza montado na parte superior / controlador inteligente

Apresenta um motor integrado, engrenagens de transmissão e módulo de controle. Suporta operação manual local, abertura/fechamento elétrico e controle de despacho remoto, permitindo integração direta em sistemas de automação de distribuição. Ele também suporta módulos opcionais para sinalização remota de posição e indicação de linha ativa, atendendo aos requisitos de rede inteligente para "Quatro Remotos" (sinalização remota, medição remota, controle remoto e ajuste remoto).

2.

2. Buchas isolantes

As fases esquerda e direita utilizam isoladores grandes para suportar o circuito condutor, enquanto a fase central apresenta uma estrutura compacta e pequena servindo como suporte isolante para a chave de aterramento e mecanismo de transmissão, facilitando a instalação compacta em postes.

3. Contatos e Terminais Condutivos

Feito de liga de alta condutividade e tratado para resistência à corrosão e oxidação, garantindo continuidade estável do circuito em ambientes externos agressivos.

4. Anel de Elevação Central e Estrutura de Intertravamento de Mola

Permite intertravamento mecânico entre a operação manual e a chave de aterramento; bloqueia as posições aberta/fechada para eliminar o risco de operação acidental.

Principais vantagens funcionais

1. Isolamento físico visual garantindo segurança de manutenção

Após o desligamento, o interruptor de isolamento de alta tensão cria um entreferro distinto, separando completamente a fonte de energia da carga, em conformidade com os padrões globais de segurança para manutenção da rede.

2. Três modos de controle adaptados a vários cenários de O&M

Estão disponíveis opções manuais, elétricas e de controle remoto; a operação remota centralizada substitui a escalada em postes no local, reduzindo significativamente os riscos de segurança associados às operações em linha viva.

3. Compatibilidade com sistemas de automação de distribuição

Transmissão em tempo real de sinais de status aberto/fechado para a estação mestre de automação, atendendo aos requisitos de sinalização remota para atualizações de autocorreção da rede inteligente.

4. Módulos funcionais expansíveis

Os acessórios opcionais incluem indicadores de linha ativa, monitoramento de falhas e intertravamentos anti-funcionamento incorreto, atendendo a diversas necessidades de construção de redes inteligentes em diferentes regiões.

5. Design compacto montado em poste

Uma estrutura de abrigo de tamanho reduzido na fase central minimiza o volume geral do equipamento, permitindo a instalação em postes existentes sem a necessidade de suportes de montagem adicionais.

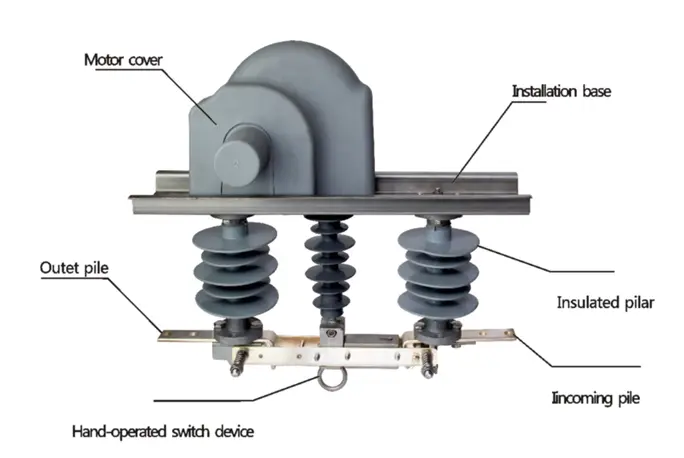

Representação estrutural

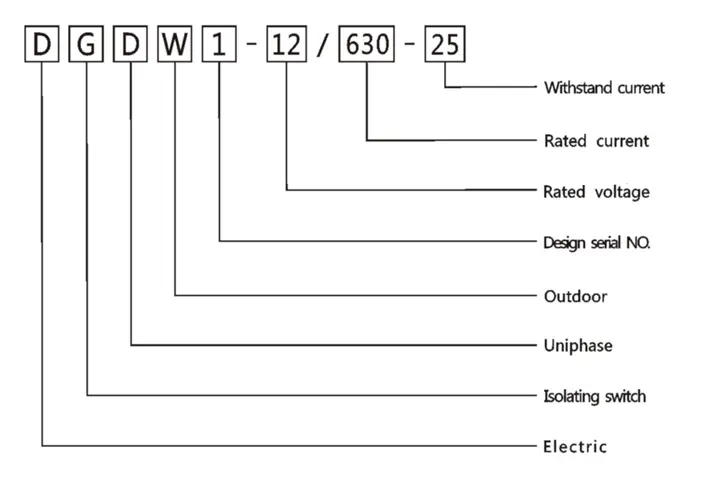

Introdução de tipo

Parâmetros técnicos principais padrão

Principais cenários de aplicação

1. Usado em conjunto com disjuntores a vácuo montados em poste ZW8-12 ou ZW32-12 para atender aos requisitos de isolamento obrigatórios para manutenção de linha;

2. Seccionamento e ramificação de linhas durante atualizações de automação de redes de distribuição urbanas e rurais, permitindo o isolamento remoto de trechos defeituosos;

3. Dispositivo de isolamento de segurança dedicado para manutenção e substituição de equipamentos em linhas principais e ramais aéreas urbanas e rurais de 10kV.

Caso de implementação no mundo real

Em 2025, um gabinete de fornecimento de energia no Sudeste Asiático lançou um projecto de modernização da rede de distribuição inteligente para zonas rurais, abrangendo 42 cidades e aldeias e mais de 180 quilómetros de linhas aéreas de 10kV. As linhas originais eram equipadas apenas com chaves seccionadoras manuais tradicionais, sem capacidade de controle remoto; o pessoal de manutenção teve que subir em postes para operação no local, resultando em interrupções prolongadas e altos riscos de segurança.

O empreiteiro do projeto selecionou o interruptor inteligente de isolamento de alta tensão da HUAJIDIAN, emparelhado com disjuntores a vácuo ZW32-12, para estabelecer um sistema de linha seccionada automatizado. Foram fornecidas um total de 126 unidades, com modificações personalizadas para atender aos padrões nacionais locais de isolamento e protocolos de comunicação.

Resultados significativos alcançados após um ano de operação conectada à rede:

1. As operações de comutação de linha são realizadas inteiramente por controle remoto do centro de despacho, reduzindo a frequência de trabalho de linha viva no local em 85%;

2. O tempo necessário para isolamento de falhas e restauração de energia foi reduzido de 2–3 horas para menos de 3 minutos, melhorando significativamente a confiabilidade do fornecimento de energia;

3. A estrutura de lacuna de isolamento visível elimina o risco de choque elétrico durante a manutenção, resultando em zero incidentes de segurança ao longo do ano.

Este projeto valida totalmente a adequação do produto para atualizações de rede no exterior e demonstra as capacidades da HUAJIDIAN no fornecimento de serviços personalizados e completos.

Comparação: Chave de desconexão inteligente HUAJIDIAN vs. Chave de desconexão manual padrão

Capacidades de fabricação e serviços de personalização

A HUAJIDIAN opera uma instalação de fabricação independente que integra P&D, estampagem, montagem e testes de produtos acabados, totalmente equipada com aparelhos abrangentes de testes de desempenho elétrico de alta tensão. Convidamos clientes globais para agendar visitas in loco às nossas linhas de produção e instalações de testes, e para selecionar amostras pessoalmente.

Apoiamos a personalização abrangente com base em padrões nacionais: parâmetros de isolamento, protocolos de comunicação, tensões operacionais, estruturas de intertravamento mecânico e classificações de proteção do gabinete podem ser ajustados. Seja para compras em massa padrão ou equipamentos especializados específicos para projetos, nossa equipe técnica fornece suporte de solução individual; consultas sobre parâmetros, cotações e desenhos personalizados são bem-vindas a qualquer momento.

Perguntas frequentes

Q1: Este interruptor de isolamento de alta tensão pode interromper a corrente de carga por conta própria, como um disjuntor a vácuo?

A1: Não. Este dispositivo foi projetado para operação sem carga e não possui uma câmara de extinção de arco. O disjuntor a vácuo deve primeiro interromper a corrente de carga antes que a chave seccionadora crie uma lacuna de isolamento visível. A comutação sob carga é estritamente proibida para evitar acidentes de curto-circuito relacionados ao arco; este dispositivo deve ser usado em conjunto com disjuntores montados em poste, como o ZW8-12 ou ZW32-12.

P2: O controle remoto é um recurso padrão ou requer personalização adicional?

A2: Um mecanismo de operação elétrico e uma interface de comunicação remota são padrão nas chaves seccionadoras inteligentes HUAJIDIAN; a sinalização remota para status aberto/fechado é integrada sem custo adicional. Módulos opcionais – como indicadores de linha ativa ou extensões de monitoramento de falhas – podem ser adicionados com base em requisitos específicos do projeto.

Q3: Os parâmetros do produto podem ser modificados para cumprir os padrões elétricos em outros países além da China?

A3: Sim. Como fabricante profissional de equipamentos de distribuição de energia de média tensão, oferecemos personalização completa de parâmetros para atender aos padrões em todo o mundo, incluindo corrente nominal, corrente suportável de curto prazo, distância de fuga do isolador, protocolos de comunicação remota e controle de tensão da fonte de alimentação. Basta fornecer as especificações elétricas oficiais locais e nossa equipe de P&D otimizará a estrutura e os parâmetros do produto para garantir a conformidade com os requisitos de certificação regional.
