Disjuntor a vácuo montado em poste de 33kV

O disjuntor a vácuo montado em poste HUAJIDIAN de 33kV é um painel de distribuição de média tensão de alto desempenho projetado para sistemas de distribuição externa de 10kV a 33kV. É usado principalmente para a proteção e controle de alimentadores de saída de subestações, linhas de entrada de alta tensão para empresas industriais e de mineração e ramais em áreas residenciais.

O produto integra de forma inovadora um interruptor a vácuo com um controlador inteligente e possui lógica de proteção de rede abrangente integrada. Ele pode isolar ramais defeituosos de forma independente, sem interromper o fornecimento de energia à linha principal, minimizando assim efetivamente o escopo das interrupções de energia e aumentando a estabilidade operacional da rede de distribuição. Serve como uma peça central de infraestrutura para redes de distribuição inteligentes modernas.

Parâmetros principais do produto

A HUAJIDIAN segue estritamente os padrões de fabricação da indústria e os parâmetros do equipamento são totalmente compatíveis com os requisitos operacionais dos sistemas de distribuição CA trifásicos externos. Os principais parâmetros são os seguintes:

1. Tensão nominal: 12kV (adequado para linhas de distribuição urbanas/rurais de 10kV; compatível com condições de operação montadas em poste de 33kV)

2. Corrente nominal: 630A, 1000A, 1250A (várias especificações para atender às diversas demandas de carga)

3. Corrente nominal de interrupção de curto-circuito: 20kA, 25kA (capaz de interromper falhas graves da rede)

4. Sistema aplicável: sistema de distribuição externa CA trifásico de 50 Hz

5. Modo de operação: Controle manual/elétrico duplo; suporta operação remota inteligente

Principais recursos estruturais e de desempenho

1. Projeto Estrutural Integrado e Otimizado

O disjuntor a vácuo montado em poste de 33kV possui um interruptor a vácuo integrado de alto desempenho responsável pela comutação de carga e interrupção da corrente de curto-circuito; oferece extinção rápida do arco sem vazamento de arco externo. Equipado com uma alça de carregamento de mola e uma alça manual de abertura/fechamento, juntamente com indicadores de status vermelhos/verdes, o dispositivo permite um monitoramento visual claro e direto de seu estado operacional. O mecanismo de carregamento por mola integrado garante armazenamento estável de energia e operações de comutação confiáveis, atendendo às demandas de uso frequente e de longo prazo.

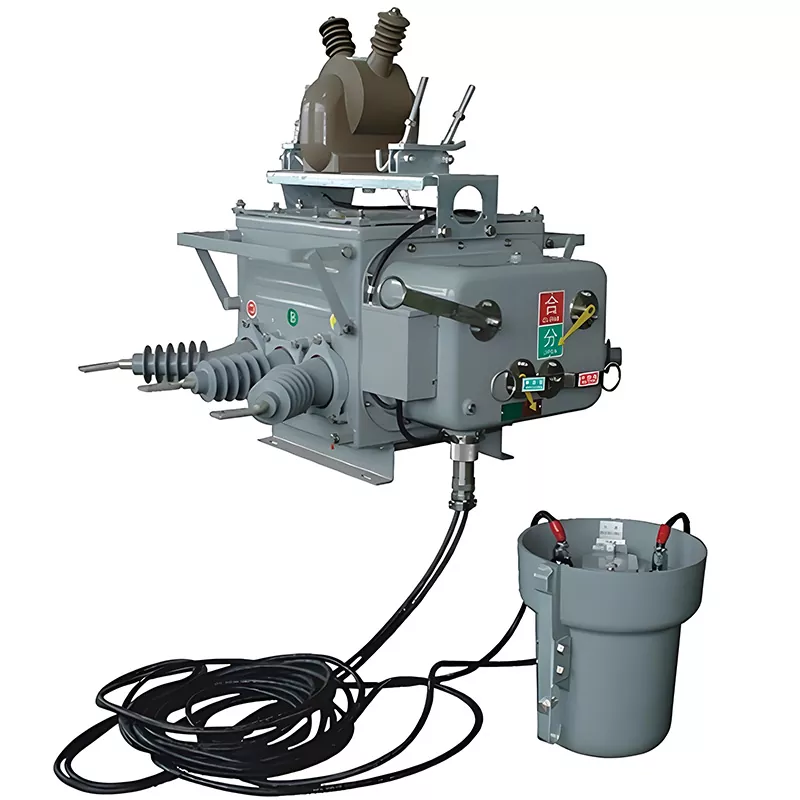

Um transformador de tensão (TP) com caixa isolada marrom é montado na parte superior da unidade para fornecer amostragem de energia e tensão de linha para o controlador downstream. A unidade se conecta ao controlador por meio de um cabo preto à prova d'água especializado, transmitindo sinais de corrente e tensão em tempo real, enquanto fornece energia operacional estável ao sistema de controle.

2. Adaptabilidade ambiental externa superior

O disjuntor a vácuo montado em poste de 33 kV apresenta um design de gabinete totalmente vedado e integrado que é à prova d'água e resistente à ferrugem. Sua caixa externa de silicone é repelente de sujeira e resistente a UV, capaz de suportar condições externas extremas, como altas temperaturas, chuva forte e ventos fortes. Projetado para operação montada em poste de longo prazo com requisitos mínimos de manutenção, reduz significativamente os custos de operação e manutenção da rede.

3. Lógica de proteção integrada inteligente

Atuando como um “watchdog” inteligente para a rede de distribuição, o dispositivo incorpora lógica de proteção comprovada para aterramento de seqüência zero e condições de sobrecorrente. Ele suporta disparo rápido, proteção contra sobrecorrente temporizada, disparo por subtensão e religamento automático. No caso de uma falta à terra monofásica ou curto-circuito fase-fase em um ramal do usuário, o dispositivo desarma automaticamente em milissegundos para isolar a seção defeituosa. Isto permite proteção seccionada, evitando cortes generalizados de energia na linha principal.

Principais vantagens funcionais

1. Isolamento preciso de falhas para maior estabilidade da rede

Projetado para solucionar falhas comuns em linhas de distribuição urbanas e rurais, o dispositivo localiza com precisão e isola de forma independente ramais defeituosos. Uma vez isolada a linha defeituosa, o fornecimento de energia à linha principal continua ininterrupto. Isto minimiza efetivamente a duração e o escopo das interrupções, melhorando significativamente a confiabilidade do fornecimento de energia para áreas residenciais, parques industriais e redes rurais.

2. Controle remoto inteligente multidimensional

O controlador inteligente que acompanha oferece funcionalidade abrangente, suportando comutação remota, relatório automático de falhas e transmissão de dados em tempo real. Compatível com três métodos de comunicação convencionais – 4G, fibra ótica e portadora de linha de energia (PLC) – ele se integra perfeitamente às estações mestres de automação de distribuição, permitindo operação não tripulada, monitoramento remoto e gerenciamento inteligente do equipamento montado em poste.

3. Conformidade com padrões internacionais e suporte à personalização

Como fabricante profissional de equipamentos de distribuição de energia, a HUAJIDIAN oferece serviços de personalização personalizados, adaptados aos padrões elétricos e às especificações operacionais da rede de vários países. Apoiamos ajustes de parâmetros, otimizações funcionais e atualizações estruturais, fornecendo soluções completas e exclusivas para usuários globais.

Cenários típicos de aplicação

1. Linhas de Distribuição Urbanas e Rurais: Proteção de limites para linhas aéreas de 10kV; serve como interruptor de demarcação de propriedade para ramais que atendem comunidades residenciais e fábricas.

2. Atualizações de automação de rede: proteção seccional e atualizações inteligentes para redes de distribuição antigas, permitindo diagnóstico automático de falhas e isolamento em linhas de distribuição.

3. Distribuição de energia industrial e de mineração: Proteção de linhas de entrada de alta tensão para parques industriais, minas e projetos petroquímicos, garantindo a operação segura e estável de equipamentos industriais.

4. Sistemas de Distribuição de Subestações: Proteção de alimentadores para subestações de pequeno e médio porte, atendendo aos requisitos de automação das modernas redes de distribuição.

Estudo de caso de projeto do mundo real

1. Histórico do projeto

Em 2024, foi lançado um projeto de atualização da automação da rede rural numa região do leste da China. As linhas de distribuição rurais locais estavam amplamente dispersas e falhas nos ramais ocorriam com frequência; uma falha num único ponto poderia facilmente desencadear um apagão em toda a área, impactando gravemente o uso residencial de eletricidade e a produção industrial rural.

2. Solução de aplicação

O projeto envolveu a implantação em lote de disjuntores a vácuo montados em postes HUAJIDIAN de 33kV nos limites dos ramais e ao longo das principais seções da linha de distribuição. As conexões de fibra óptica com a estação mestra de automação de distribuição local permitiram o monitoramento em tempo real da tensão da linha, da corrente e do status operacional, bem como operações inteligentes de disparo e religamento automático de falhas.

3. Resultados do Projeto

Após o comissionamento do equipamento, a velocidade de resposta para isolar falhas na linha melhorou em 90% e as falhas nos ramais não interromperam mais o fornecimento de energia para a linha principal. O número médio anual de cortes de energia na rede regional caiu de seis para menos de um, e a carga de trabalho manual para operações e manutenção da rede diminuiu 70%. Isto resolveu com sucesso os problemas de falhas frequentes e manutenção difícil associados ao envelhecimento da rede rural, completando eficazmente a atualização inteligente.

Perguntas frequentes

Q1: O disjuntor a vácuo HUAJIDIAN 33kV montado em poste pode operar de forma confiável ao ar livre em ambientes agressivos?

A1: Sim, pode. O dispositivo possui um gabinete totalmente vedado, à prova d'água e à prova de ferrugem com componentes externos de silicone resistentes a UV e manchas. Especificamente otimizado para implantação externa montada em poste, ele resiste a condições extremas – como temperaturas altas e baixas, chuvas intensas e radiação UV intensa – e passou por rigorosos testes de simulação ambiental externa, garantindo uma longa vida útil e uma operação de longo prazo praticamente livre de manutenção.

Q2: Quais métodos de comunicação remota o produto suporta para controle e gerenciamento inteligentes?

A2: Equipado com um controlador inteligente multicanal, o dispositivo suporta três modos de comunicação remota convencionais: 4G sem fio, fibra óptica e portadora de linha de energia (PLC). Ele se integra perfeitamente às estações mestras de automação de distribuição para permitir comutação remota, alarmes de falhas em tempo real, estatísticas de dados operacionais e monitoramento remoto de equipamentos, atendendo aos requisitos do desenvolvimento de redes inteligentes modernas.

Q3: O produto pode ser personalizado para atender aos padrões elétricos de diferentes países?

A3: Sim. A HUAJIDIAN oferece personalização abrangente de parâmetros de dispositivos, lógica de proteção, protocolos de comunicação e configurações estruturais para alinhar com os padrões elétricos e especificações de rede de vários países e regiões. Também fornecemos documentação de conformidade para atender às necessidades de diversos projetos de engenharia globais.
