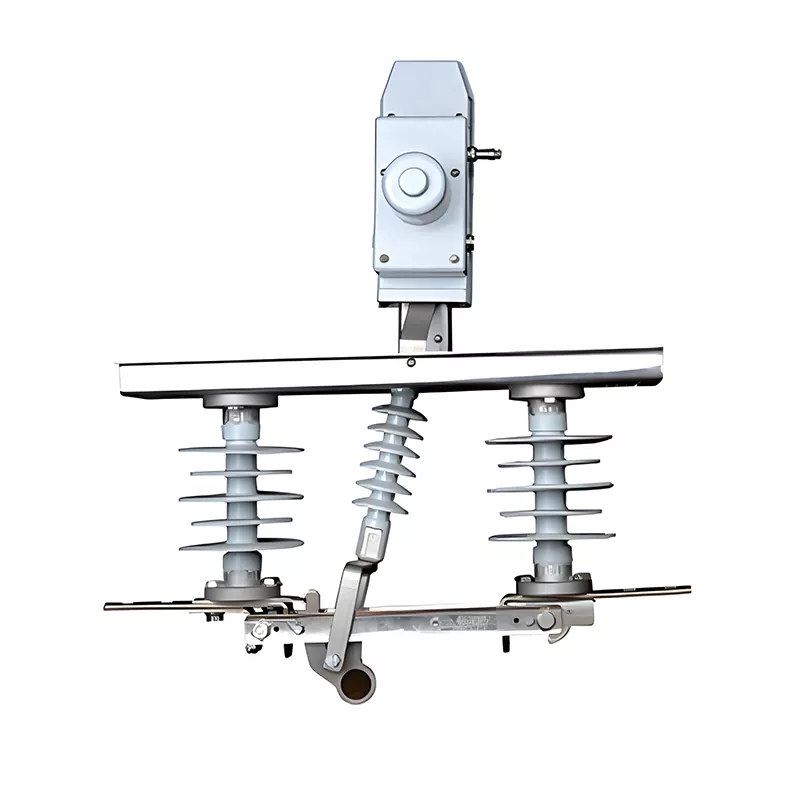

Chave de aterramento 24kv

A chave de aterramento HUAJIDIAN 24kV é um dispositivo de isolamento inteligente montado em poste desenvolvido de forma independente para redes de distribuição aéreas de 10kV. Integra um mecanismo de operação elétrico, proteção geral de isolamento e transmissão mecânica eficiente, permitindo abertura e fechamento remoto e local flexíveis. Ele desempenha um papel fundamental no isolamento de segurança da linha, na proteção de manutenção contra falta de energia e no monitoramento inteligente da rede elétrica, e é um equipamento de suporte central para a transformação da automação da rede de distribuição.

A HUAJIDIAN oferece mecanismos operacionais personalizados para atender a diversas soluções de fornecimento de energia no local, incluindo energia solar e baterias DC, e é compatível com as condições de construção da rede elétrica local. Toda a produção, testes, customização e serviço pós-venda são realizados em fábrica própria, com uma equipe técnica que presta consultoria 24 horas por dia, 7 dias por semana, na seleção e customização da solução.

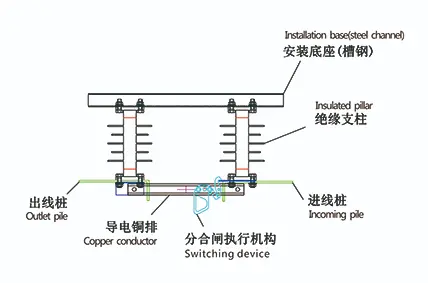

Representação estrutural

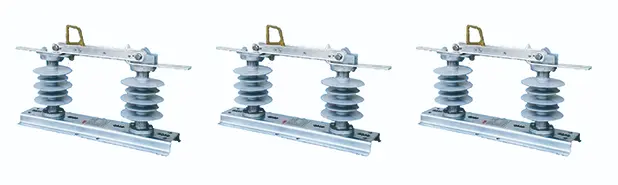

Introdução de tipo

Principais vantagens do produto

1. Forte desempenho de isolamento, adaptável a ambientes externos agressivos

Equipado com isoladores compostos de grande distância de fuga, alcançando classificação antipoluição Classe IV, resistente a flashover e envelhecimento e capaz de suportar umidade, poeira e corrosão por névoa salina costeira; o design separado dos componentes de isolamento e dos circuitos condutores garante um isolamento confiável entre as partes energizadas e os componentes de aterramento; todos os indicadores de tensão suportável à frequência de energia e ao impulso do raio atendem aos padrões, adequados para linhas de alta e baixa altitude.

2. Circuitos condutores resistentes à corrosão e duráveis, longa vida mecânica

O circuito condutor principal utiliza um processo de cobre folheado a prata, resultando em baixa resistência de contato, excelente condutividade e baixo aumento de temperatura durante operação de longo prazo; contatos simétricos reduzem a perda de pressão; os principais componentes mecânicos usam aço inoxidável + dupla anticorrosão galvanizada por imersão a quente, evitando ferrugem e emperramento; vida operacional mecânica ≥10.000 ciclos, eliminando o risco de mau contato durante operação de longo prazo.

3. Design leve e modular, menores custos de instalação e manutenção

A Chave de Aterramento 24kV apresenta design leve e modular, permitindo instalação direta em cruzetas de distribuição padrão sem modificações na torre. Sua estrutura de acionamento de articulação oferece alta eficiência de transmissão e operação suave, simplificando o comissionamento no local e reduzindo a carga de trabalho de manutenção subsequente, reduzindo significativamente as despesas de construção e manutenção do ciclo de vida.

Principais Parâmetros Técnicos

Cenários Aplicáveis

1. Segmentação da linha principal e isolamento de ramais: desconecte rapidamente as seções de falha e minimize as áreas de interrupção;

2. Linhas remotas autônomas: controle remotamente a manutenção e a comutação de linhas, reduzindo os custos manuais de escalada em postes;

3. Isolamento de interligação de distribuição de alta tensão em parques industriais: ligação com sistemas de automação de redes de distribuição para conseguir transferência de carga e diagnóstico rápido de falhas;

4. Isolamento da linha de conexão à rede de energia fotovoltaica e eólica: aterrado de forma confiável durante a manutenção, garantindo a segurança da nova conexão à rede de energia.

Estudo de caso: Projeto de atualização da rede elétrica rural em áreas montanhosas da China Central

A atualização inteligente de uma rede elétrica rural em uma área montanhosa, realizada por um departamento de fornecimento de energia do condado, apresentou desafios como linhas dispersas, forte poluição por névoa salina e longas distâncias de manutenção. As chaves seccionadoras manuais tradicionais exigem que os eletricistas subam em postes para cada manutenção, resultando em altos riscos e lentidão no tratamento de falhas. O projeto adquiriu 86 chaves de aterramento HUAJIDIAN de 24kV movidas a energia solar. Após dois anos de operação, a operação remota reduziu as patrulhas de linha no local em 70%, os isoladores antipoluição Classe IV eliminaram as falhas de flashover durante as estações de neblina e a duração da interrupção da linha diminuiu em 62%.

Vantagens em comparação com chaves seccionadoras manuais tradicionais

Especificações de instalação e manutenção

1. Requisitos de instalação

Fixado em cruzeta de distribuição externa padrão; o local de instalação deve estar livre de vibrações fortes e gases corrosivos; a altura de instalação deve atender aos requisitos de distância de segurança de alta tensão e ser compatível com as dimensões comuns do poste/torre.

2. Instalação e Comissionamento

Após a conclusão, verifique as ações de abertura e fechamento, indicadores mecânicos e sinais de controle remoto para garantir que a chave funcione suavemente e sem emperrar.

3. Manutenção Diária

Limpe regularmente a sujeira do isolador, verifique se há ferrugem nos componentes da transmissão, confirme a vedação da caixa do mecanismo e verifique o nível da bateria da fonte de alimentação do controle remoto; inspeções especiais são necessárias após chuvas fortes, tufões e maresia, e os isoladores devem ser limpos imediatamente.

Configurações opcionais e serviços de personalização

1. Personalização da especificação atual: 400A ~ 1250A versões aprimoradas opcionais, de alta altitude e baixa temperatura disponíveis;

2. Interface de comunicação de automação opcional: Conecta-se a sistemas SCADA para carregar posições de abertura/fechamento e dados de alarme de falha de equipamento;

3. Personalização da solução de fonte de alimentação: Escolha entre energia solar e fonte de alimentação de bateria DC sem alimentação externa;

4. Vários modelos de mecanismos operacionais elétricos disponíveis, compatíveis com diferentes protocolos de comunicação de controle remoto.

Perguntas frequentes

Q1: Esta chave de aterramento de 24kV pode ser usada de forma estável em áreas costeiras com forte névoa salina e grandes altitudes?

A1: Sim. O equipamento vem como padrão com isoladores compostos de grande distância de fuga Classe IV, que podem suportar névoa salina, poeira e ambientes costeiros úmidos; todas as peças móveis de metal usam aço inoxidável + galvanização por imersão a quente dupla tecnologia anticorrosão. Uma versão de isolamento aprimorado pode ser personalizada para áreas de alta altitude para atender aos requisitos de correção de tensão suportável em alta altitude; todos os testes de tensão suportável passaram nos testes de tipo.

Q2: Quais métodos de fornecimento de energia o mecanismo de operação elétrico suporta quando não há energia elétrica no poste?

A2: HUAJIDIAN oferece duas soluções de fonte de alimentação fora da rede: fonte de alimentação independente de bateria DC de íon de lítio e fonte de alimentação de painel solar com módulo de carregamento e controle. Ambas as soluções podem operar independentemente de fontes de energia externas por mais de 18 meses, totalmente adaptáveis ​​a áreas montanhosas, áreas pastoris e linhas aéreas sem fonte de alimentação.

Q3: O equipamento pode se conectar aos sistemas SCADA da rede de distribuição existente e carregar remotamente sinais de falha?

A3: Um módulo de comunicação secundário opcional está disponível, compatível com os principais protocolos de comunicação da rede elétrica. Após conectar-se à plataforma SCADA, ele pode carregar informações de falha, como posições de abertura e fechamento, alarmes de bloqueio de mecanismo e baixa tensão de bateria para controle remoto em tempo real, permitindo o monitoramento on-line remoto de chaves montadas em poste e reduzindo a carga de trabalho de inspeção no local.
