Chave de aterramento interna GDW1-12/630-25

A chave de aterramento interna HUAJIDIAN GDW1-12/630-25 é um dispositivo de proteção de energia externa desenvolvido e fabricado de forma independente por um fabricante profissional especializado em componentes principais para redes de distribuição de energia de média tensão. O produto é otimizado e atualizado para condições operacionais externas complexas, resolvendo os problemas das chaves de aterramento tradicionais, como baixa resistência às intempéries, modos de operação limitados e operação instável.

O equipamento possui tensão nominal de 12kV, corrente nominal de 630A e corrente suportável de curto-circuito de 25kA. Contando com uma estrutura de isolamento de alta resistência e componentes de cobre altamente condutores, permite desconexão visível e aterramento confiável durante a operação e manutenção do equipamento, eliminando completamente os riscos de tensão residual e garantindo a segurança pessoal do pessoal de manutenção. É um equipamento essencial para operação e manutenção padronizadas de redes modernas de distribuição de energia.

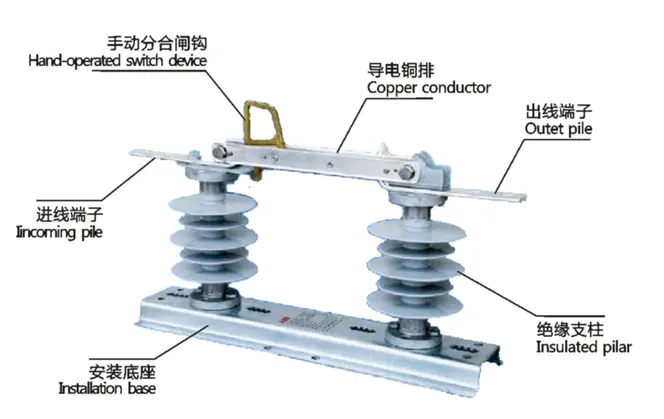

Representação estrutural

Introdução de tipo

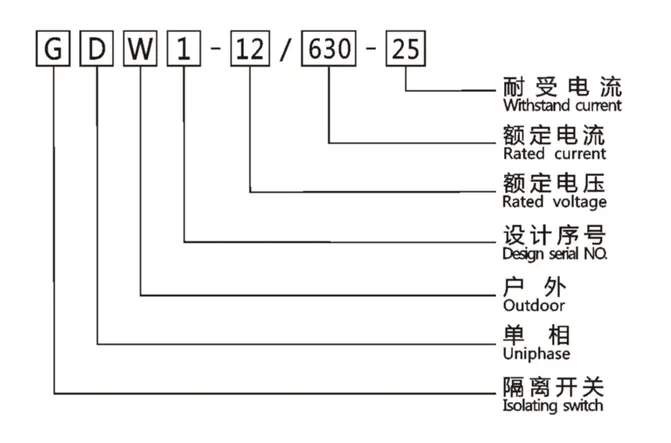

Definições de modelo

GDW1-12/630-25 Os caracteres e números no número do modelo correspondem a parâmetros específicos do produto, conforme explicado abaixo:

- G: Chave seccionadora, representando o principal atributo funcional do equipamento

- D: Estrutura monofásica, adequada para linhas de distribuição de energia monofásicas

- W: Tipo outdoor, projetado especificamente para linhas em ambientes naturais ao ar livre

- 1: Número de série do design do produto, representando um modelo otimizado iterativamente

- 12: Tensão nominal 12kV, adequada para redes convencionais de distribuição de energia de média tensão

- 630: Corrente nominal 630A, atendendo aos atuais requisitos de capacidade de carga das principais linhas de distribuição de energia

- 25: Corrente de curto-circuito suportável por curto período de 25kA, possuindo resistência ao impacto de curto-circuito extremamente forte

Principais vantagens do produto

1. Excelente desempenho elétrico, condutividade estável e confiável

A chave de aterramento interna GDW1-12/630-25 usa barramentos de cobre de alta pureza, que são altamente condutivos, resistentes ao desgaste e duráveis. A operação de longo prazo resulta em nenhum acúmulo de calor e nenhuma atenuação de energia, garantindo uma transmissão de corrente eficiente e estável. Equipado com suportes isolados de alto desempenho, a distância mínima de fuga chega a 380 mm, proporcionando excelente isolamento de alta tensão e isolando efetivamente circuitos de alta tensão de 12kV, evitando vazamentos e acidentes com descargas elétricas e garantindo a operação segura do equipamento sob condições de alta tensão de longo prazo.

2. Design de operação de modo duplo, flexível, inteligente e eficiente

Rompendo as limitações da operação manual única do equipamento tradicional, ele suporta os modos de operação manual e elétrico. Um gancho operacional dedicado é padrão, tornando a comutação manual no local segura e conveniente; é compatível com tensões de motor 12V/24V DC e pode ser equipado com mecanismo de operação elétrico para controle remoto automatizado. O design de modo duplo melhora significativamente a eficiência da manutenção, reduz os riscos da operação manual e aumenta o nível de operação e manutenção inteligente da rede elétrica.

3. Extremamente resistente às intempéries, adaptável a condições operacionais complexas

Tendo sido submetido a rigorosos testes de adaptação ambiental, o equipamento pode operar normalmente em uma ampla faixa de temperatura de -30°C a 45°C, não sendo afetado pelo frio extremo no norte ou pelas altas temperaturas no verão. Possui excelentes capacidades antigelo, tolerando acúmulo de gelo com 10 mm de espessura, evitando falhas no equipamento causadas por clima gelado e com neve. Adequado para áreas em altitudes de 3.000 m e abaixo, este switch é adaptado de forma confiável a ambientes geográficos e meteorológicos complexos, como planaltos e montanhas, apresentando alta durabilidade e longa vida útil.

Principais Parâmetros Técnicos

Cenários de aplicação

A chave de aterramento interna HUAJIDIAN GDW1-12/630-25 é um dispositivo de segurança central para redes de distribuição de energia de média tensão, amplamente utilizado em seções externas de linhas de transmissão aéreas, redes de distribuição de energia urbanas e rurais e instalações de suporte de subestações. O dispositivo fornece um ponto de desconexão visual claro durante a manutenção de rotina, conservação do equipamento e reparos de emergência, alcançando isolamento físico completo do circuito, eliminando completamente a carga elétrica residual e protegendo de forma abrangente a segurança pessoal do pessoal de manutenção.

Com sua excelente resistência ao frio, resistência ao gelo e adaptabilidade a grandes altitudes, o produto é particularmente adequado para regiões severamente frias do norte, planaltos e montanhas, e áreas com forte neve e cobertura de gelo. Ele pode lidar de forma estável com climas e ambientes geográficos complexos, reduzindo significativamente as falhas de equipamentos causadas por condições climáticas severas e melhorando a estabilidade operacional geral da rede elétrica.

Estudo de caso de aplicação no mundo real

Em 2023, um lote de chaves de aterramento internas HUAJIDIAN GDW1-12/630-25 foi aplicado com sucesso no projeto de atualização da rede de distribuição de 12kV em Liupanshui, província de Guizhou. Esta área tem uma altitude de quase 2.800 m, com temperaturas severas de inverno e freqüentes geadas sazonais. As chaves de aterramento tradicionais estão sujeitas a problemas como baixa resistência à formação de gelo, falhas em baixas temperaturas e operação inconveniente, representando riscos significativos para a manutenção da linha.

Depois que o projeto atualizou e substituiu o equipamento por produtos HUAJIDIAN, o equipamento pode resistir de forma estável ao frio extremo local de -25 ℃ e condições de gelo de 8 a 10 mm. A operação em modo duplo melhora significativamente a eficiência da manutenção da linha no inverno e do tratamento de falhas de emergência. Dentro de um ano de comissionamento do equipamento, não houve incidentes de segurança de manutenção de linha e a taxa de falhas do equipamento diminuiu em mais de 85%. O desempenho estável do produto e a adaptabilidade ambiental superior foram altamente reconhecidos pelo proprietário do projeto, tornando-o um caso de referência para atualizações de segurança em redes de distribuição geladas e de alta altitude.

Perguntas frequentes

Q1: Quais são as vantagens desta chave de aterramento interna GDW1-12/630-25 em comparação com chaves seccionadoras externas comuns?

As principais vantagens são três: primeiro, ele adota uma estrutura condutora de cobre de alta pureza e um design de isolamento otimizado, resultando em uma capacidade de resistência a curto-circuito de 25kA mais forte e maior segurança de isolamento; segundo, suporta modos de operação elétrica e manual, permitindo controle remoto inteligente e superando a limitação dos equipamentos tradicionais que só podem ser operados manualmente; terceiro, a sua resistência às intempéries foi significativamente melhorada, permitindo uma operação estável em ambientes tão baixos quanto -30°C e com 10 mm de gelo, excedendo em muito a adaptabilidade ambiental dos produtos comuns.

Q2: Quão versátil é o mecanismo de operação elétrico do dispositivo e a instalação é conveniente?

Altamente versátil e fácil de instalar. O produto é compatível com tensão universal de 12V/24V DC, adota interfaces padronizadas e uma estrutura modular, e o mecanismo elétrico é fácil de desmontar e montar sem modificações complexas ou depuração profissional. Os usuários podem selecionar ou desmontar livremente o mecanismo elétrico de acordo com suas necessidades de operação e manutenção, e é compatível com os principais sistemas de controle automático da rede de distribuição de energia de média tensão, simplificando a manutenção posterior.

Q3: Quais serviços pós-venda e garantia a HUAJIDIAN oferece para este produto?

A HUAJIDIAN fornece serviços de qualidade de ciclo completo e todos os produtos passam por testes rigorosos antes de saírem da fábrica, atendendo aos padrões da indústria de energia. A marca oferece garantias de longo prazo, orientação técnica profissional para instalação e comissionamento e consulta pós-venda 24 horas. Adaptações personalizadas também podem ser fornecidas para condições operacionais especiais, como altitudes ultraelevadas e temperaturas ultrabaixas, para atender às necessidades de operação e manutenção de redes elétricas em diferentes regiões.
