Chave de aterramento série DGDW1 para quadro de distribuição

A chave de aterramento da série DGDW1 para painéis de distribuição é o principal produto de proteção de energia de média tensão da HUAJIDIAN, usado principalmente para isolamento de segurança, proteção de aterramento e controle de operação de equipamentos de distribuição de energia de 12kV. Aproveitando processos de fabricação maduros e um rigoroso sistema de controle de qualidade, a HUAJIDIAN é um fornecedor confiável para projetos de engenharia de energia, tanto nacional quanto internacionalmente, fornecendo componentes essenciais para redes de distribuição de energia de média tensão.

Comparado às chaves de aterramento manuais tradicionais, este produto apresenta um mecanismo de acionamento motorizado dedicado, permitindo controle elétrico remoto e abertura e fechamento automáticos, eliminando os riscos de segurança associados à operação manual no local. O produto integra uma estrutura de isolamento de alta resistência, resistência a todas as condições climáticas e fortes capacidades antipoluição, resolvendo completamente os pontos problemáticos da indústria de equipamentos tradicionais, como baixa adaptabilidade a ambientes agressivos, altas taxas de falhas e altos custos de manutenção.

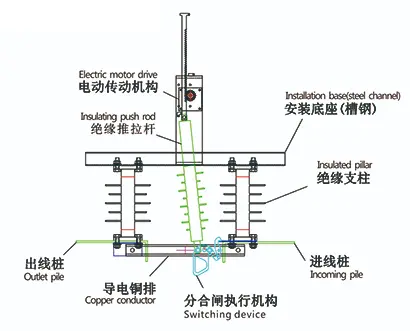

Representação estrutural

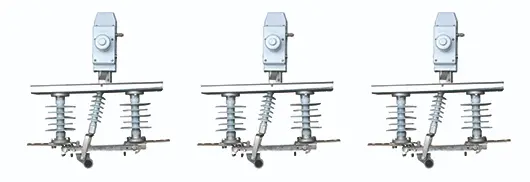

Introdução de tipo

Explicação do modelo e parâmetros técnicos principais

1. Explicação do modelo

O modelo da série DGDW1 segue as convenções de nomenclatura padronizadas para equipamentos de energia. Os significados de cada personagem são os seguintes:

D: Operado eletricamente

- G: Atributo do interruptor de desconexão

- D: Estrutura Monofásica

W: Aplicável ao ar livre

- 1: Número de série do design do produto

2. Principais Parâmetros Técnicos

Principais recursos do produto

1. Operação elétrica totalmente automática, segura e eficiente

A chave de aterramento para painel da série DGDW1 é equipada com um acionamento motorizado e atuador de comutação dedicados, suportando controle remoto e operação totalmente automática sem operação manual no local. Evita efetivamente riscos operacionais em cenários complexos, como alta altitude e alta umidade, melhora significativamente a eficiência da comutação e manutenção de equipamentos de distribuição de energia e atende aos requisitos de operação autônoma das redes inteligentes modernas.

2. Excelente capacidade de resistência a sobretensão, proteção aprimorada contra avarias

O produto segue estritamente os padrões de tensão suportável da indústria, com uma tensão suportável de frequência de energia de 42kV para o terra e uma tensão suportável de frequência de energia de ponto de ruptura de 48kV; a tensão suportável do impulso atmosférico para o terra é de 75kV e a tensão suportável do ponto de ruptura é de 85kV. Isto resiste eficazmente a raios e sobretensões operacionais, evitando quebras de equipamentos e falhas de curto-circuito e garantindo uma operação estável da rede elétrica a longo prazo.

3. Projeto de isolamento de alta resistência, isolamento seguro e confiável

Utilizando um suporte de isolamento integrado de alta resistência, mantém uma distância de isolamento absolutamente segura quando o equipamento está aberto. A estrutura de isolamento otimizada e os materiais de alta qualidade reduzem efetivamente o risco de envelhecimento e vazamento do isolamento, proporcionando um ponto de desconexão claro e visível para a manutenção do equipamento e são uma garantia de segurança fundamental para a operação e manutenção da rede elétrica.

4. Forte adaptabilidade a todos os climas e ampla gama de aplicações

A chave de aterramento da série DGDW1 para painéis de distribuição pode operar de forma estável em ambientes que variam de -30 ℃ a 70 ℃, suporta antiincrustante Classe IV e pode suportar gelo de 2 mm. É adequado para áreas montanhosas de alta altitude (3.000 m e abaixo), áreas costeiras salino-alcalinas e úmidas e locais industriais com poeira pesada. A vida mecânica pode chegar a 3.000 ciclos, com operação estável e custos de manutenção extremamente baixos.

Cenários de aplicação

1. Sistemas de Rede Inteligente e Automação de Distribuição: Contando com funções de controle elétrico remoto, atende às necessidades de monitoramento remoto e operação e manutenção automática da rede elétrica, realizando gerenciamento inteligente e não tripulado de equipamentos de distribuição de energia.

2. Projetos de subestações externas e linhas aéreas: Usado para isolamento e proteção de aterramento de subestações externas e linhas aéreas de 12kV, proporcionando desconexão segura para manutenção diária de equipamentos e diagnóstico de falhas.

3. Cenários industriais e de terreno adverso: Adaptável a ambientes complexos, como áreas montanhosas de alta altitude, parques industriais costeiros e fábricas de poeira pesada, resolvendo problemas de falha de equipamento causados ​​por poluição, diferenças de temperatura e alta altitude.

Caso de aplicação de engenharia no mundo real

1. Projeto de atualização da rede inteligente rural montanhosa do sudoeste

Mais de 80 conjuntos de chaves de aterramento da série HUAJIDIAN DGDW1 para painéis de distribuição foram implantados no projeto de atualização da rede elétrica rural montanhosa do planalto de Yunnan-Guizhou. O local do projeto tem uma altitude máxima de 2.800m, com grandes diferenças diurnas de temperatura, chuvas abundantes e altos níveis de poluição. Os interruptores manuais tradicionais são propensos à corrosão e falhas de isolamento e são difíceis de operar no local. Este produto, com sua resistência à poluição Classe IV, ampla adaptabilidade à temperatura e vantagens de operação elétrica remota, resolveu completamente os problemas de manutenção de equipamentos em áreas montanhosas. O equipamento funcionou sem falhas durante três anos consecutivos, reduzindo significativamente a pressão sobre a manutenção da rede elétrica.

Perguntas frequentes

Q1: Quais são as principais vantagens da chave de aterramento da série DGDW1 para painéis de distribuição em comparação com as chaves de aterramento manuais tradicionais?

As principais vantagens são três: Primeiro, alto nível de inteligência, suportando operação elétrica automática remota, evitando os riscos do trabalho manual no local e melhorando a eficiência da manutenção; segundo, adaptabilidade ambiental mais forte, adaptável a amplas faixas de temperatura de -30°C a 70°C, poluição de Classe IV, formação de gelo e cenários de alta altitude; terceiro, maior vida útil e menores custos de manutenção, com uma vida útil mecânica de 3.000 ciclos, excedendo em muito as normas da indústria, reduzindo efetivamente os custos de substituição e manutenção de equipamentos a longo prazo.

Q2: A chave de aterramento da série DGDW1 para painéis de distribuição é adequada para ambientes agressivos, como grandes altitudes e áreas costeiras?

Totalmente adequado. O produto é adequado para altitudes de até 3.000 m, atendendo às necessidades de energia da maioria das áreas montanhosas de grande altitude; possui classificação antipoluição Classe IV, resistindo efetivamente à poeira industrial e à corrosão salina costeira. Seu excelente desempenho de tensão suportável ao impulso atmosférico é adequado para tempestades frequentes ao longo da costa, e seu design de ampla faixa de temperatura se adapta a variações de temperatura altas e baixas, garantindo operação estável em vários cenários adversos.
