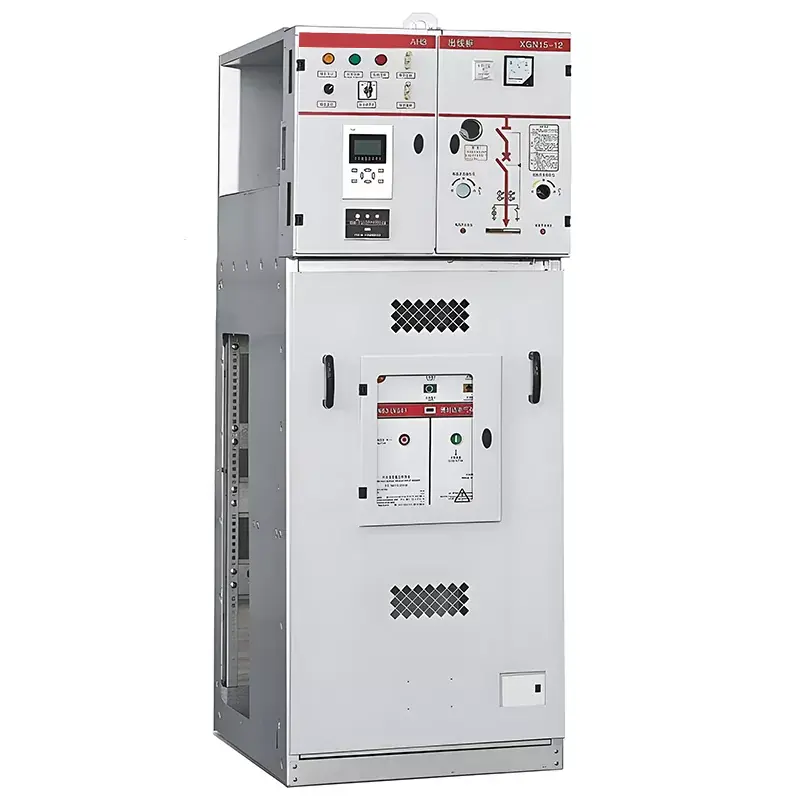

Unidade principal de anel de 3 vias 11kV 13,8kV

A unidade principal de anel de 3 vias Huajidian 11kV 13,8kV é uma unidade principal de anel isolada a gás SF6 otimizada para atualização sistemas de distribuição de energia de média tensão. Comparado aos produtos tradicionais, este produto otimiza o desempenho geral estrutura e dimensões, resolvendo problemas como tamanho grande, instalação inconveniente e mau ambiente adaptabilidade dos armários tradicionais. O processo de produção utiliza soldagem automatizada de braço robótico e alta precisão equipamento de detecção de vazamentos, obtendo controle preciso em todo o processo, desde o processamento da matéria-prima até entrega do produto acabado, garantindo estabilidade e vida útil do equipamento.

Como um fornecedor confiável de equipamentos de distribuição de energia, esta unidade principal de anel SF6 de 10kV vem como padrão com SF6 disjuntores com caixa metálica isolados a gás e interruptores de cabo, suportando instalações internas e externas e operação estável sob condições adversas. O produto cobre todos os cenários, incluindo distribuição de energia residencial, fonte de alimentação comercial, produção industrial e nova conexão à rede de energia, e também oferece suporte não padronizado personalização, adaptando soluções exclusivas de distribuição de energia da unidade principal em anel de acordo com as condições do local do cliente e requisitos técnicos.

Principais vantagens e recursos:

1. Materiais de alta qualidade, estrutura robusta e durável

O corpo do gabinete é feito de chapa de aço galvanizado com 2 mm de espessura, formada por múltiplos processos de dobra de precisão. O a estrutura geral é simples e robusta, com uma aparência requintada. Possui excelente corrosão e ferrugem resistência e desempenho de proteção mecânica, resistindo efetivamente à erosão ambiental externa e mecânica impacto, garantindo uma operação estável a longo prazo e prolongando significativamente a vida útil do equipamento.

2. Layout modular independente para operação e manutenção convenientes

As unidades principais de anel de 3 vias de 11kV e 13,8kV apresentam unidades funcionais separadas de forma independente com um ambiente claro e organizado layout. O design modular evita interferência mútua entre módulos. Inspeções diárias, reparos de falhas e peças as substituições são simples, melhorando efetivamente a eficiência da operação e manutenção e reduzindo o desgaste posterior dos usuários custos de operação e manutenção.

3. Configuração flexível e diversos modos de operação

O switch principal suporta opções de configuração dupla, escolhendo um switch de carga ABB SFL12 SF6 ou um Huajidian interruptor de carga SF6 FLN3612D autodesenvolvido. Dependendo dos requisitos do projeto, os disjuntores SF6 da série ABB HAD/US ou Disjuntores a vácuo VD4S também podem ser adicionados. É compatível com os modos de operação manual e elétrico, adaptando-se às diversas condições do local e às necessidades inteligentes de construção de distribuição de energia.

4. Alta adaptabilidade, adequada para vários cenários

Projetado para uso interno e externo, ele pode operar de forma estável em ambientes complexos, como altas temperaturas e umidade. O equipamento possui classificação de proteção IP3X, evitando efetivamente a entrada de poeira e objetos estranhos e garantindo confiabilidade a longo prazo em ambientes externos e industriais.

Parâmetros Técnicos Detalhados

Ambiente de uso e dimensões

1. Condições Ambientais Aplicáveis

Para garantir uma operação estável a longo prazo, os requisitos ambientais aplicáveis são os seguintes: Temperatura ambiente: -25℃~+40℃; Altitude: ≤1000m; Umidade relativa média diária ≤95%, umidade relativa média mensal ≤90%. O O local de operação deve estar livre de materiais inflamáveis e explosivos, produtos químicos corrosivos e frequentes vibrações e fortes impactos, tornando-o adequado para a maioria dos cenários de distribuição de energia urbana e industrial.

2. Dimensões Gerais

Principais cenários de aplicação

A unidade principal de anel de 3 vias de 11kV 13,8kV é amplamente utilizada em campos civis, industriais, de infraestrutura e de novas energias, cobrindo comunidades residenciais, centros comerciais, fornecimento de energia para iluminação pública urbana, distribuição de energia de fábrica, e fonte de alimentação de linha de produção automatizada. Também é adequado para projectos de infra-estruturas importantes, como caminhos-de-ferro, túneis, aeroportos e hospitais, bem como parques eólicos e projetos de usinas fotovoltaicas conectados à rede, fornecendo distribuição de energia de média tensão segura e estável para vários cenários.

Casos reais de aplicação

Em um projeto de usina fotovoltaica distribuída no leste da China, Huajidian personalizou um anel de três circuitos de 13,8 kV unidade principal para conexão à rede de usinas de energia e controle de distribuição. O produto se adapta à saída intermitente características da geração de energia fotovoltaica, alcançando isolamento seguro e conexão estável de energia à rede equipamentos de geração, garantindo a integração eficiente de novas energias na rede principal. O equipamento possui operado sem quaisquer falhas até o momento, atendendo plenamente aos rigorosos padrões de fornecimento de energia para a nova rede de energia conexão.

Perguntas frequentes

Q1: Quais são as diferenças entre a versão do interruptor de carga SF6 e a versão do disjuntor a vácuo do anel unidade principal e para quais cenários eles são adequados, respectivamente?

R: Os disjuntores de carga SF6 oferecem custos de configuração mais baixos e desempenho estável, adequados para cenários comuns como comunidades residenciais, iluminação comercial e distribuição de energia industrial em geral, atendendo à carga diária frequente necessidades de interrupção. Os disjuntores a vácuo VD4S, quando configurados com disjuntores SF6 da ABB, possuem capacidade de interrupção (até 50kA) e excelente resistência a falhas, tornando-os mais adequados para energia de alta confiabilidade cenários de fornecimento, como hospitais, data centers, novas usinas de energia e parques industriais de alta carga.

P2: Esta unidade principal de anel de 3 vias de 11kV 13,8kV suporta personalização no local e ajuste de parâmetros?

R: Sim. Como uma fábrica de unidade principal de anel profissional, a Huajidian oferece personalização personalizada em todas as dimensões serviços. Corrente nominal, configuração de proteção, método de operação, tamanho do gabinete e acessórios podem ser ajustados de acordo com o nível de tensão no local, tamanho da carga e ambiente de instalação. Soluções técnicas exclusivas, CAD desenhos de construção e cotações precisas também estão disponíveis.

Q3: Qual é a vida útil do equipamento e o ciclo de manutenção diária?

R: O produto tem uma vida útil mecânica de 2.000 ciclos e uma vida útil de ruptura de capacidade total de 100 ciclos para a carga disjuntor. Sob condições operacionais padrão, a vida útil projetada excede 15 anos. Manutenção de rotina Recomendações: Realizar inspeção visual e remoção de poeira a cada 3 meses; realizar testes de desempenho abrangentes a cada 12 meses, incluindo estanqueidade, resistência do circuito e funções de proteção. A estrutura modular reduz significativamente a dificuldade de manutenção e estende efetivamente o ciclo de operação estável do equipamento.

Pós-venda e serviços personalizados

A Huajidian fornece serviço completo e completo para toda a sua série de unidades principais de anel de 3 vias de 11kV e 13,8kV. Um a equipe profissional de atendimento ao cliente está disponível 24 horas por dia, 7 dias por semana, para responder a dúvidas técnicas e solucionar problemas em tempo real tempo. Podemos fornecer orçamentos precisos, desenhos de instalação CAD, soluções técnicas completas e serviços no local serviços de orientação com base nos requisitos do projeto. Contando com inovação tecnológica contínua e atualizações de qualidade, podemos personalizar soluções exclusivas de distribuição de energia de média tensão para clientes globais, adaptando-nos às diversas necessidades de energia de vários setores e cenários.
