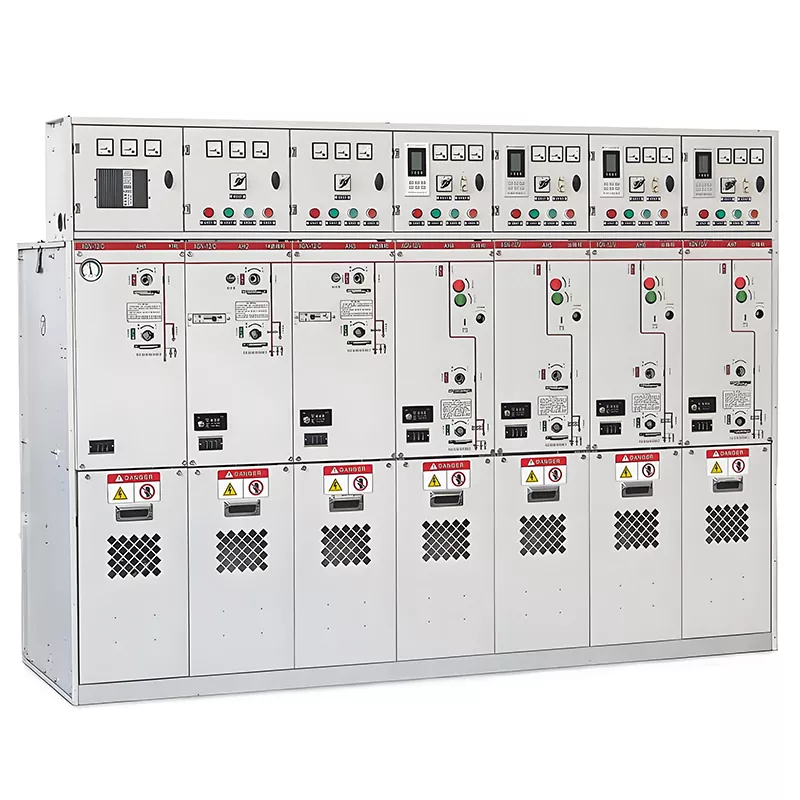

Painel de distribuição isolado a gás SF6 33kV

A segurança elétrica e o fornecimento de energia ininterrupto constituem os requisitos essenciais e duradouros da indústria moderna. e sistemas de energia civil, onde vários tipos de comutadores têm a missão crítica de garantir a estabilidade operação da rede elétrica. O Grupo Huajidian dedicou anos à pesquisa e desenvolvimento aprofundados de média e alta tensão aparelho de distribuição. O desenvolvimento de seu painel isolado a gás SF6 33kV está enraizado na extensa linha de frente experiência operacional e de manutenção acumulada por sua equipe de produtos ao longo do tempo - especificamente em relação ao desempenho sob condições extremas envolvendo temperaturas altas e baixas, altos níveis de poeira e operações de comutação frequentes.

O painel isolado a gás SF6 GIS de 33kV se afasta das arquiteturas tradicionais isoladas ao ar livre, adotando em vez disso um invólucro de metal blindado totalmente fechado, preenchido com gás isolante SF6. Adere estritamente ao padrão nacional GB3906 e o padrão global da indústria IEC298, apresentando uma classificação de proteção IP2X padrão que pode ser personalizada e atualizado para IP4X com base em requisitos específicos do projeto. Todos os componentes ativos internos estão completamente isolados do ambiente externo, evitando assim falhas de curto-circuito causadas pela intrusão de objetos estranhos e estabelecer uma dupla barreira de segurança tanto para os operadores locais como para a própria infra-estrutura da rede.

Com relação à configuração do isolamento, sempre que a folga do isolamento do ar - seja fase a fase ou fase-terra - fica dentro de 125 mm, o equipamento é equipado com isoladores de cerâmica com resistência à compressão força de ≥8000N. Isto garante um desempenho de isolamento estável em uma ampla gama de condições ambientais, especificamente dentro de uma faixa de temperatura de -25°C a +40°C e em altitudes de até 1.000 metros. Como um local confiável fornecedor, Huajidian aproveita o feedback de campo coletado de milhares de projetos de engenharia de energia - tanto nacionais quanto internacional – para otimizar continuamente sua estrutura de produtos e refinar sua seleção de componentes.

Principais vantagens do produto

1. Proteção de segurança abrangente: Equipado de série com funções de intertravamento "Five-Prevention"

A segurança é a base dos equipamentos de distribuição de energia de média tensão. O painel GIS Huajidian 33kV SF6 depende de uma estrutura de intertravamento mecânico de precisão para implementar funções de intertravamento obrigatórias de "Five-Prevention":

1.1. Evita abertura ou fechamento acidental do disjuntor;

1.2. Impede o funcionamento do seccionador (isolador) sob carga;

1.3. Impede a aplicação de fio terra a um circuito energizado;

1.4. Evita o fechamento do disjuntor (energizando a linha) enquanto o fio terra estiver conectado;

1.5. Evita que pessoal entre acidentalmente em um compartimento energizado.

Todo o sistema de intertravamento mecânico emprega uma estrutura de travamento obrigatória e passiva. Isto fundamentalmente elimina riscos de segurança causados por negligência operacional humana, reduzindo assim a incidência de problemas de segurança no local acidentes - uma das principais razões pelas quais este produto tem sido amplamente adotado em inúmeras infraestruturas públicas, industriais e projetos de mineração.

2. Estrutura Modular e Compacta: Facilitando Fácil Instalação e Manutenção

O gabinete do equipamento, os componentes principais e os mecanismos operacionais apresentam um design modular dividido. Isto significativamente reduz os tempos de montagem no local e simplifica as tarefas de manutenção de rotina a longo prazo. Os usuários podem selecionar, com base em requisitos específicos - o disjuntor a vácuo tipo split ZN28A-12 ou o circuito a vácuo ZN63-12 (VS1) disjuntor, emparelhado com mecanismos eletromagnéticos ou operados por mola, para atender vários cenários operacionais envolvendo diferentes frequências de comutação. O design compacto do gabinete ocupa um espaço mínimo, economizando efetivamente espaço de engenharia civil dentro das subestações. É particularmente adequado para construções com espaço limitado ambientes, como a modernização de pequenas salas de distribuição em áreas urbanas mais antigas ou a construção de estações de comutação subterrâneas.

3. Interfaces reservadas para expansão inteligente: prontas para o futuro desenvolvimento de redes inteligentes

Ao contrário do painel tradicional que atende apenas funções básicas de transmissão e distribuição de energia, este GIS SF6 de 33kV O painel isolado a gás possui slots de montagem internos reservados para sensores e dispositivos de proteção de relé, permitindo para integração perfeita com sistemas de monitoramento remoto para automação de rede. Uma vez que os componentes de monitoramento compatíveis sejam instalado, o equipamento pode coletar dados operacionais em tempo real, fornecer avisos antecipados para potenciais equipamentos Falhas e permitir o controle remoto inteligente. Isso garante que os usuários não precisem substituir todo o painel unidade durante futuras atualizações da rede inteligente, proporcionando amplo espaço para expansão futura e avanço tecnológico.

Especificações técnicas detalhadas

Nota: Os parâmetros de isolamento, tensão suportável e capacidade de interrupção para a unidade completa de 33kV podem ser ajustados para se alinhar aos padrões da rede elétrica local do cliente e ao ambiente operacional específico no local. Tudo terminado os produtos passam por rigorosos testes de tipo de fábrica nas instalações de fabricação padronizadas da Huajidian antes do envio.

Escopo de aplicação

O painel isolado a gás SF6 GIS de 33kV é ideal para aplicações que envolvem comutação frequente operações. É amplamente implantado em centros de redes de distribuição urbana, estações de comutação de pequena escala, estações subterrâneas sistemas de fornecimento de energia em túneis, instalações industriais e de mineração, complexos comerciais de grande escala, aeroportos e metrôs subestações de distribuição, hospitais de primeira linha (Grau 3A) e projetos de distribuição de energia que apoiam estádios esportivos.

Estudo de Caso: Projeto de Subestação para um Grande Complexo Comercial em uma Capital Provincial do Norte da China

Localizado numa capital provincial no Norte da China, este grande parque comercial integra um centro comercial, escritórios de grau A edifícios e uma garagem subterrânea. Os sistemas de refrigeração, elevadores e segurança contra incêndio do shopping equipamentos requerem uma fonte de alimentação contínua e ininterrupta 24 horas por dia. O projeto original, envelhecido e isolado a ar O painel há muito é suscetível aos efeitos adversos de poeira e umidade, levando a frequentes isolamentos falhas de degradação. Em 2024, o proprietário do projeto eliminou gradualmente o equipamento obsoleto e adquiriu um lote de 12 Huajidian Unidades GIS SF6 de 33kV.

Após 18 meses de operação contínua em campo – abrangendo as estações de verão e inverno – o equipamento demonstrou o seguintes resultados de desempenho:

1. Não ocorreram falhas relacionadas a curto-circuitos ou quebra de isolamento durante todo o período de operação;

2. O sistema de intertravamento mecânico "Five-Prevention" funcionou de forma confiável, garantindo comutação flexível e segura operações durante o uso diário;

3. O design compacto dos gabinetes de distribuição reduziu a área de engenharia civil necessária para a distribuição espaço em 28%, resultando em economias significativas nos custos de infraestrutura do projeto;

4. As interfaces inteligentes pré-reservadas foram integradas com sucesso à energia remota do parque comercial plataforma de monitoramento, possibilitando acesso remoto e visualização em tempo real dos dados operacionais dos equipamentos.

Com base neste desempenho excepcional no terreno, o empreiteiro geral do projecto assinou um acordo-quadro de cooperação acordo com a Huajidian para o fornecimento de equipamentos de subestação para duas unidades comerciais adicionais recém-construídas parques.

Direção Futura do Desenvolvimento Inteligente

Impulsionada pelo acelerado desenvolvimento global de redes inteligentes, a Huajidian continua a iterar e refinar seu SF6 de 33kV Linha de produtos GIS, atualizando suas ofertas em direção a maior inteligência, digitalização e sustentabilidade de baixo carbono. A próxima geração de modelos otimizados virá de fábrica com monitoramento online integrado da densidade do gás SF6, em tempo real detecção de descarga parcial e módulos de transmissão de dados baseados em nuvem. Isso permite que as equipes de operações e manutenção para fazer a transição de inspeções off-line periódicas para manutenção inteligente e preditiva. Graças a um "plug-and-play" Com design com interfaces reservadas, os clientes podem modernizar equipamentos existentes – até mesmo unidades já adquiridas e instalado – com esses acessórios inteligentes no local, sem a necessidade de desmontar ou substituir todo o conjunto de manobra gabinete. Esta abordagem maximiza o retorno do investimento inicial do cliente em equipamento.

Perguntas frequentes

Q1: Para projetos especializados em regiões costeiras caracterizadas por alta umidade e névoa salina, Huajidian pode personalizar a classificação de proteção e mecanismos operacionais para seu painel GIS SF6 de 33kV?

A1: Sim, podemos. Além de nossas classificações de proteção padrão IP2X e IP4X, oferecemos uma atualização para gabinetes IP54 projetado especificamente para resistir à condensação e névoa salina em ambientes costeiros de alta umidade. Além disso, os clientes podem escolher entre mecanismos operacionais operados por mola e eletromagnéticos, dependendo do específico requisitos de frequência de disparo e condições de alimentação no local de instalação. Todas as soluções personalizadas passam por rigorosos testes de simulação antes da produção para garantir o desempenho ideal.

Q2: Em condições normais de operação, qual é a vida útil do gás SF6 dentro do gabinete e se isso requer reabastecimento frequente?

A2: Sob condições operacionais padrão - definidas como temperaturas entre -25°C e +40°C e uma altitude não superior a de 1.000 metros – o gás SF6 dentro de nossos gabinetes totalmente selados permanece eficaz por mais de 10 anos, não necessitando de reposição de rotina. Os clientes precisam apenas realizar uma verificação anual de rotina da densidade do gás; reabastecimento de gás é necessário somente após uma grande reforma envolvendo a desmontagem do gabinete.

Q3: Para clientes estrangeiros que compram este equipamento Huajidian GIS, você pode fornecer orientação de instalação no local e serviços de manutenção pós-venda?

A3: Fornecemos manuais de instalação em inglês e suporte técnico on-line remoto gratuitamente. Para pedidos internacionais em grande escala - especificamente aqueles que envolvem uma única compra de 20 unidades ou mais - podemos despachar engenheiros elétricos profissionais ao local do projeto para fornecer treinamento de instalação, de acordo com os termos do contrato.

A Huajidian permanece firme em sua filosofia de priorizar a segurança na P&D de equipamentos. Cada 33kV SF6 A unidade de painel isolado a gás passa por rigoroso controle de qualidade durante todo o ciclo de vida de produção - desde o inspeção de matérias-primas na chegada às nossas instalações até a inspeção final do produto acabado antes da remessa. Ao escolher os produtos Huajidian GIS, você está escolhendo uma garantia de sistema de energia estável e de longo prazo operação. Aceitamos consultas de empreiteiros EPC globais, operadores de rede e distribuidores sobre cotações de preços, desenhos técnicos e soluções customizadas.
