Sistema de energia 12kV, 630A
Certificações IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

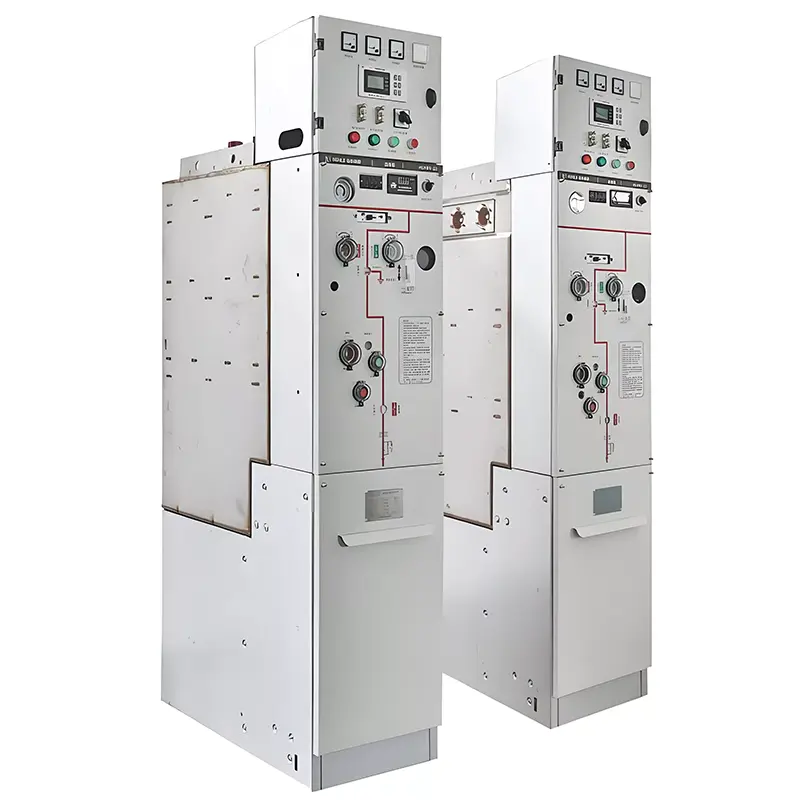

O painel isolado a gás Huajidian 11kV SF6 GIS é um anel altamente inteligente, ecologicamente correto e durável unidade principal projetada especificamente para sistemas modernos de distribuição de energia. Comparado ao tradicional isolado com SF6 painel de distribuição, este produto utiliza ar seco e nitrogênio em vez do gás de alto efeito estufa SF6, atingindo zero SF6 emissões, reduzindo significativamente as emissões de carbono provenientes da operação da rede elétrica e demonstrando excelente vantagens de economia de energia.
O equipamento adota layout compacto e design modular padronizado, integrando aquisição de sensores, automação controle e tecnologias de monitoramento inteligentes. Ele combina recepção, distribuição, proteção e funções de monitoramento, garantindo operação estável e fortes capacidades anti-interferência. Todos os produtos passam rigorosa inspeção de qualidade durante todo o processo de fábrica, garantindo qualidade estável e confiável. Soluções de produtos padronizadas e personalizadas podem ser fornecidas para diferentes cenários, abrangendo de forma abrangente a energia necessidades de distribuição no fornecimento de energia residencial urbana, nova conexão à rede de energia, empresas industriais e de mineração, centros de transporte, instalações médicas e supermercados.
O painel isolado a gás SF6 GIS de 11kV usa ar limpo e nitrogênio como meio de isolamento e extinção de arco, eliminando completamente a poluição por gases de efeito estufa SF6. O equipamento apresenta excelente desempenho de vedação, com taxa de vazamento anual de apenas 0,01 ppm e um teor de umidade interna de ≤150μL/L, atendendo às exigências nacionais e internacionais padrões de construção de redes de energia verdes e permitindo baixo carbono, ambientalmente correto e estável a longo prazo operação dos equipamentos de distribuição de energia.
Equipado com sensor de alta precisão, controle automático e sistema de aquisição de informações, ele pode monitorar status de operação do equipamento e descarga parcial em tempo real, possibilitando alerta antecipado de falhas e controle remoto. Isso suporta funções de autocorreção de automação de rede, localizando e isolando rapidamente falhas de linha, melhorando efetivamente o nível de inteligência e eficiência de operação e manutenção da rede de distribuição.
Adotando um design modular integrado, o equipamento ocupa uma pequena área e suporta expansão superior e lateral métodos de instalação para se adaptar a diferentes espaços de instalação. O equipamento possui estrutura robusta, com inclinação de 8 graus capacidade de fortificação sísmica e é extremamente durável. O disjuntor tem uma vida mecânica de até 10.000 ciclos, a chave seccionadora e a chave de aterramento têm vida operacional de 3.000 ciclos e a resistência por a fase do circuito principal é ≤120μΩ, garantindo uma operação estável e sem falhas a longo prazo.
Pode operar de forma estável em ambientes com temperaturas extremas de -40°C a +50°C, é adequado para áreas em altitudes de 4.000 metros e menos e pode suportar alta umidade e condições climáticas adversas. A câmara de ar tem IP67 classificação de proteção, e o exterior do gabinete tem uma classificação de proteção IP4X, evitando efetivamente poeira, água e intrusão de objetos estranhos, atendendo assim às necessidades de condições operacionais internas e externas complexas.
- Tensão nominal: 12kV
Frequência nominal: 50 Hz CA trifásica
Tipo de sistema: Barramento único / Sistema seccionado de barramento único
- Temperatura ambiente: -40℃~+50℃
- Umidade Relativa: Média diária <95%, Média mensal <90%
- Altitude aplicável: ≤4000 metros
- Resistência Sísmica: 8 graus
- Corrente nominal: 630A
Método de extinção de arco: interruptor a vácuo
Meio de isolamento: ar limpo/nitrogênio
Corrente nominal de interrupção de curto-circuito: 20kA
Corrente suportável de curto período nominal de 3s: circuito principal 20kA, circuito de aterramento 17/4kA
Tensão suportável de frequência de energia de 1min: fase a fase / terra 42kV, interrupção 48kV
Tensão suportável ao impulso de raio: fase a fase / terra 75kV, interrupção 85kV
- Descarga parcial: ≤20pC
Capacidade de resistência ao arco interno: 20kA / 0,5s
- Taxa anual de vazamento de gás: 0,01 ppm
- Operação com pressão zero: Suporta operação normal sob pressão manométrica zero
- Gabinete do disjuntor de expansão superior / gabinete de cabos: 420 × 850 × 1950
- Gabinete PT de expansão superior: 600×850×1950
- Gabinete do disjuntor de expansão lateral / gabinete de cabos: 420 × 850 × 2000
- Armário PT de expansão lateral: 600×850×1950
O painel isolado a gás Huajidian 11kV SF6 GIS é usado principalmente para recepção e distribuição de energia em indústrias e redes de anéis de cabos civis e projetos de terminais de redes de distribuição. Amplamente aplicável à energia residencial urbana distribuição, pequenas subestações, estações de comutação, caixas de derivação de cabos, subestações tipo caixa, industriais e de mineração empresas, shopping centers, aeroportos, metrôs, parques eólicos, hospitais, estádios, ferrovias, túneis e outros cenários, cobrindo vários cenários de distribuição de energia de média tensão, como edifícios civis, industriais produção e geração de energia de nova energia.
Um parque industrial de logística em Chongqing sofria com equipamentos antigos e confiabilidade insuficiente no fornecimento de energia. O O projeto substituiu o equipamento antigo por painéis GIS inteligentes Huajidian. Aproveitando seu design modular e rápido instalação, o projeto concluiu a substituição do equipamento e o comissionamento da conexão à rede em um curto espaço de tempo, alcançando monitoramento inteligente da rede elétrica do parque. A capacidade de resistência a curto-circuito de 20kA do produto e a capacidade interna o desempenho da proteção contra arco resiste efetivamente ao impacto das flutuações de carga industrial, fornecendo energia estável abastecimento para as operações produtivas e logísticas do parque.
Q1: Em comparação com o equipamento SF6 tradicional, quais são as principais vantagens ambientais deste painel GIS?
Os equipamentos GIS tradicionais dependem do gás SF6, que tem um forte efeito estufa, e os vazamentos podem causar sérios danos. danos ambientais. Este dispositivo Huajidian usa ar puro e nitrogênio como meio isolante ecológico, eliminando completamente o risco de poluição por SF6. Enquanto isso, o equipamento apresenta excelente desempenho de vedação, com uma taxa de vazamento anual tão baixa quanto 0,01 ppm, destacando seus atributos verdes e de baixo carbono, tornando-o um recurso popular atualizar o produto para redes inteligentes verdes modernas.
Q2: O equipamento pode operar normalmente em ambientes extremos, como alta altitude e baixa temperatura?
Pode operar de forma estável. O produto foi projetado especificamente para condições de trabalho severas, com um funcionamento faixa de temperatura de -40°C a +50°C, adequada para altitudes de 4.000 metros e abaixo, e tem uma resistência sísmica de 8 graus capacidade de resistência, capaz de suportar ambientes agressivos, como baixa temperatura, baixa pressão e alta umidade. Ele também suporta operação com pressão manométrica zero, permitindo a operação normal mesmo com pequenas flutuações na pressão do ar, demonstrando estabilidade operacional extremamente alta.
Q3: O produto oferece suporte a soluções customizadas e serviços técnicos pós-venda?
Huajidian fornece soluções personalizadas para todos os cenários e serviços técnicos completos. Com base no usuário espaço de instalação, condições de operação e configuração da rede, podemos personalizar métodos de expansão de equipamentos, configurações de parâmetros e funções de monitoramento inteligentes. Também fornecemos um serviço de processo completo, incluindo projeto de solução pré-venda, orientação de instalação durante a venda e operação e manutenção pós-venda. Você pode consultar a qualquer momento para obter cotações, desenhos e serviços de otimização de soluções.
Huajidian aproveita seu sistema padronizado de produção de fábrica e sistema abrangente de serviços técnicos para fornecer painéis de distribuição isolados a gás GIS 11kV SF6 de alta qualidade e serviços relacionados para usuários em todo o mundo. Apoiamos o produto customização, coordenação técnica, fornecimento de desenhos e orientação no local. Para cotações de produtos, parâmetro correspondência, consultas de casos, etc., entre em contato conosco a qualquer momento através do nosso site ou linha direta.
