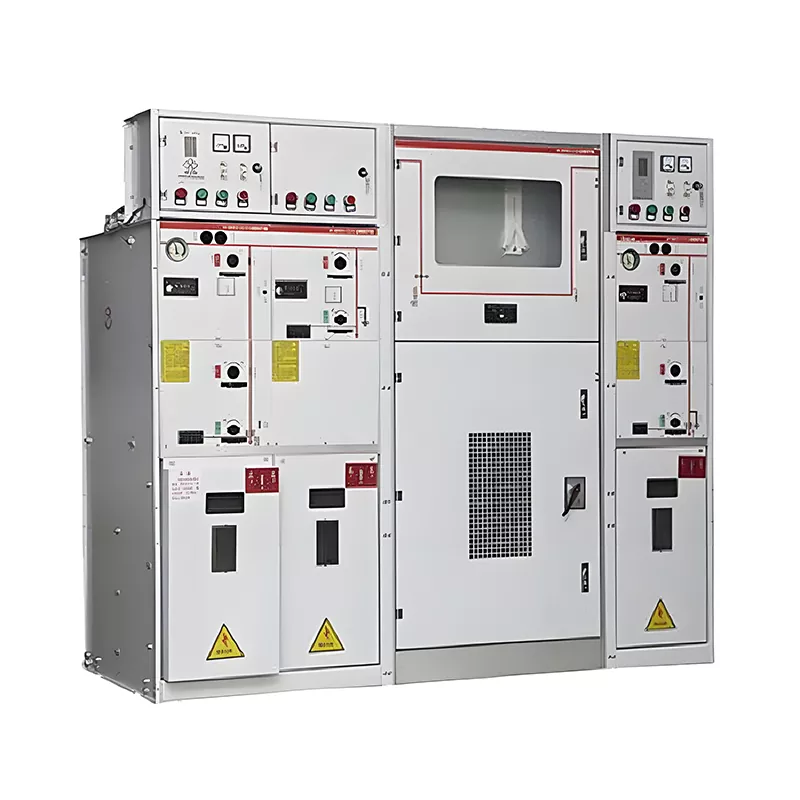

Painel de distribuição da unidade principal de anel 22kV SF6 GIS RMU

Este painel de unidade principal de anel GIS RMU 22kV SF6 é um dispositivo inteligente central desenvolvido pela Huajidian para média tensão sistemas de distribuição de energia. Rompendo com as limitações estruturais dos equipamentos tradicionais, o produto adota um design modular compacto, unidades funcionais centrais altamente integradas, como disjuntores, chaves seccionadoras, chaves de aterramento e transformadores de instrumento. A estrutura do gabinete é simplificada e compacta, adequada para cenários de instalação confinados, como subestações urbanas e subestações pré-fabricadas.

O painel de controle do equipamento possui layout amigável, dotado de instrumentos inteligentes de monitoramento e janela de observação visual para monitoramento em tempo real da operação do equipamento. Como fornecedor confiável, a Huajidian apoia soluções personalizadas com base nas necessidades reais de distribuição de energia dos usuários, cobrindo de forma abrangente a distribuição de energia requisitos em vários cenários, como edifícios civis, parques industriais e projetos de infraestrutura importantes.

Principais vantagens do produto

1. Projeto de isolamento totalmente protegido, zero riscos de segurança durante a operação

O equipamento utiliza gás SF6 ou gás ecologicamente correto para isolamento interno, e as partes energizadas possuem total estrutura selada, isolando-os completamente da umidade externa, poeira, detritos e pequenos animais, eliminando o risco de curto-circuito e vazamento na fonte. Ele também segue rigorosamente as especificações de design de "cinco provas" para sistemas de potência, equipados com mecanismos operacionais de intertravamento e dupla proteção de intertravamento mecânico para o portas do gabinete, evitando efetivamente problemas de operação incorreta, como abrir e fechar interruptores sob carga ou entrar acidentalmente em compartimentos energizados, garantindo de forma abrangente a segurança do pessoal de manutenção.

2. Resistente à corrosão e durável, adaptável a condições de trabalho complexas

O gabinete do painel de distribuição da unidade principal de anel GIS RMU 22kV SF6 é feito de placa de aço laminada de alta qualidade ou chapa de aço revestida de alumínio-zinco, tratada com fino processo de pulverização anticorrosiva. Possui alta mecânica resistência, resistência ao desgaste e resistência à corrosão, permitindo uma operação estável a longo prazo em ambientes internos e externos complexos ambientes como alta temperatura, alta umidade e poeira. A taxa anual de vazamento de gás do tanque cheio de gás o painel é ≤0,1%, garantindo forte estabilidade operacional do equipamento e reduzindo significativamente a manutenção subsequente custos.

3. Combinação modular e flexível, operação simples e conveniente

O produto adota um design de módulo funcional padronizado, permitindo a combinação livre de entrada e saída unidades de linha, unidades PT e unidades transformadoras de acordo com as necessidades de distribuição de energia no local, atendendo às necessidades personalizadas requisitos de configuração de diferentes projetos. O painel é cientificamente particionado, com padronização arranjo de botões, botões e instrumentos. Ele vem de fábrica com instruções claras de procedimento operacional, diagramas de simulação de fiação elétrica principal e sinais de alerta de alta tensão, reduzindo os custos de aprendizagem do operador e o risco de ativação acidental, conseguindo uma operação padronizada e simples.

4. Monitoramento inteligente, baixos custos de manutenção

Instrumentos de monitoramento inteligentes integrados podem detectar a pressão interna do ar, a temperatura e o status operacional do o equipamento em tempo real, reportando prontamente falhas e anomalias, conseguindo alerta precoce inteligente e controle remoto monitoramento. A estrutura integrada e totalmente vedada elimina a necessidade de manutenção frequente e substituição de peças, reduzindo significativamente a carga de trabalho de manutenção e alcançando uma operação altamente eficiente e de baixo consumo.

Parâmetros técnicos principais

O painel da unidade principal do anel Huajidian 22kV SF6 GIS RMU passou por vários testes rigorosos da indústria, garantindo parâmetros compatíveis e estáveis que atendem aos padrões nacionais e internacionais para distribuição de energia de média tensão equipamento:

- Tensão nominal: 12kV/24kV

- Corrente nominal: 630A/1250A

Frequência nominal: 50 Hz

Tensão suportável de frequência de energia: 42kV / 65kV

Tensão suportável ao impulso de raio: 75kV / 125kV

Classificação de proteção: Câmara de gás IP67 / Gabinete IP4X

Taxa anual de vazamento de gás: ≤0,1% (gabinete cheio de gás)

Principais cenários de aplicação

Com sua estrutura compacta, alta segurança e alta estabilidade, este equipamento é amplamente utilizado em vários setores convencionais cenários de distribuição de energia de média tensão:

1. Apoio Urbano: Áreas residenciais urbanas, complexos comerciais, salas de distribuição de energia em edifícios de escritórios

2. Distribuição de energia industrial: parques industriais, fábricas, redes de distribuição de energia de média tensão

3. Rede elétrica urbana: atualizações da rede de distribuição de energia urbana e nós de fornecimento de energia da rede em anel

4. Principais projetos de infraestrutura: sistemas de fornecimento de energia para instalações críticas, como aeroportos, ferrovias e hospitais

Caso de aplicação de engenharia

1. Projeto de renovação da rede elétrica urbana da Bandeira da Mongólia Interior/Condado

A tradicional unidade principal circular (RMU) nas antigas áreas residenciais de Ejin Horo Banner, na Mongólia Interior, tinha fraca resistência à umidade e à água, tornando-o propenso à entrada de água e curtos-circuitos durante a estação chuvosa, frequentemente afetando o fornecimento normal de energia dos residentes. Este projeto adotou unidades principais de anel Huajidian 22kV SF6 GIS RMU RMU em lotes. Contando com proteção IP67 totalmente selada e excelente resistência à corrosão, resiste efetivamente à água acumulação e erosão de ambientes úmidos durante a estação chuvosa, resolvendo completamente o problema de fácil falha de equipamentos antigos. Após a entrada em operação do equipamento, a taxa de falha no fornecimento de energia na área diminuiu 95%, alcançando fornecimento de energia ininterrupto e estável aos residentes e completando com sucesso a rede urbana atualização e renovação da segurança da rede de distribuição.

Perguntas frequentes

Q1: Qual é a vida útil e o ciclo de manutenção do painel da unidade principal de anel SF6 GIS RMU de 22kV?

R: Esta unidade principal do anel Huajidian RMU adota uma estrutura totalmente selada e resistente à corrosão e um núcleo de alta qualidade componentes, com vida útil projetada de até 30 anos. Graças à sua taxa anual de fuga de ar ultrabaixa de ≤0,1% e design totalmente fechado à prova de poeira e umidade, o equipamento requer manutenção mínima. Rotina as inspeções exigem apenas a verificação da pressão do ar e do status operacional a cada seis meses, e profissionais abrangentes a manutenção é necessária a cada 3-5 anos, reduzindo significativamente os custos de manutenção a longo prazo.

Q2: O equipamento pode suportar condições externas adversas, como alta temperatura e alta umidade?

R: Sim. O gabinete do equipamento utiliza placas de aço revestidas de alumínio-zinco com pulverização anticorrosiva de alto padrão processo, proporcionando excelente resistência às intempéries e à corrosão. Os componentes elétricos internos são totalmente selado e protegido, resistindo eficazmente à interferência de ambientes agressivos, como alta temperatura, alta umidade, poeira e névoa salina. Pode operar de forma estável na faixa de -40°C a +85°C, adaptando-se a trabalhos complexos ambientes em várias regiões da China.

Q3: O produto suporta personalização personalizada e serviços de orientação de instalação no local?

R: Sim. Como fabricante e fornecedor profissional, a Huajidian pode fornecer personalização personalizada abrangente de as unidades de entrada e saída do equipamento, funções de monitoramento inteligentes, parâmetros de proteção e aparência marcações de acordo com as necessidades do projeto. Fornecemos um serviço completo que cobre todo o ciclo de vida de um projeto, incluindo design de solução, instalação no local, comissionamento, operação e manutenção e suporte pós-venda. Nossa equipe técnica profissional resolve todos os tipos de problemas no local durante todo o projeto.

Garantia da marca Huajidian

Huajidian adere à filosofia de qualidade de "entrega com zero defeitos e serviço de ciclo completo". Todos 22kV SF6 GIS RMUR O painel da unidade principal em anel passa por testes rigorosos, incluindo tensão suportável de frequência de energia, descarga parcial, e aumento de temperatura, antes de sair da fábrica para garantir que os produtos atendam aos padrões da indústria e ao uso do projeto requisitos. Contando com um sistema de produção padronizado e um sistema pós-venda abrangente, oferecemos aos clientes com soluções de equipamentos de distribuição de energia integrados profissionais, eficientes e confiáveis, desde o design da solução, produção de equipamentos, instalação e comissionamento até pós-manutenção.
