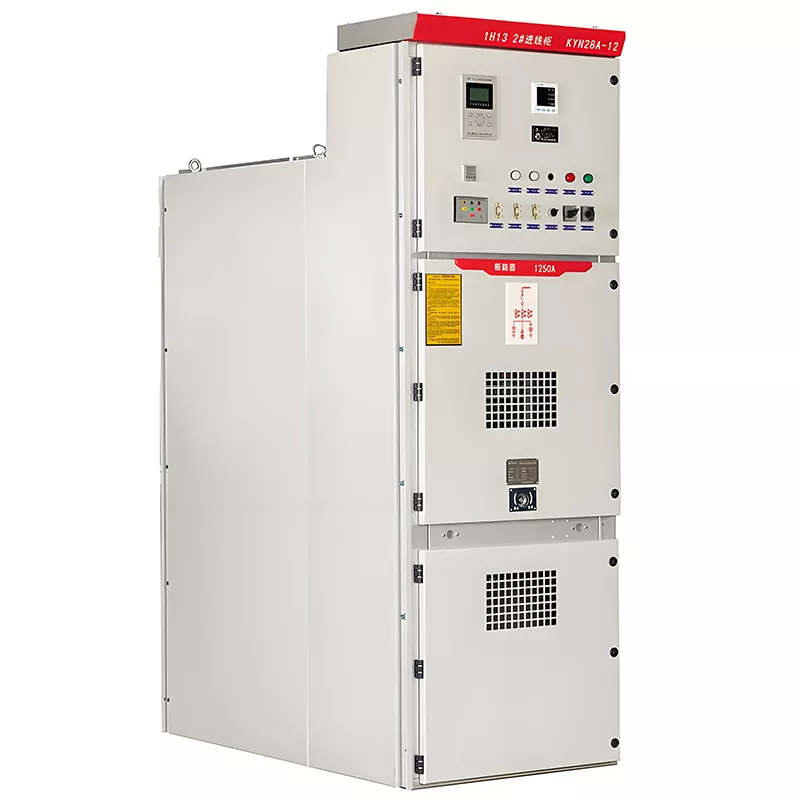

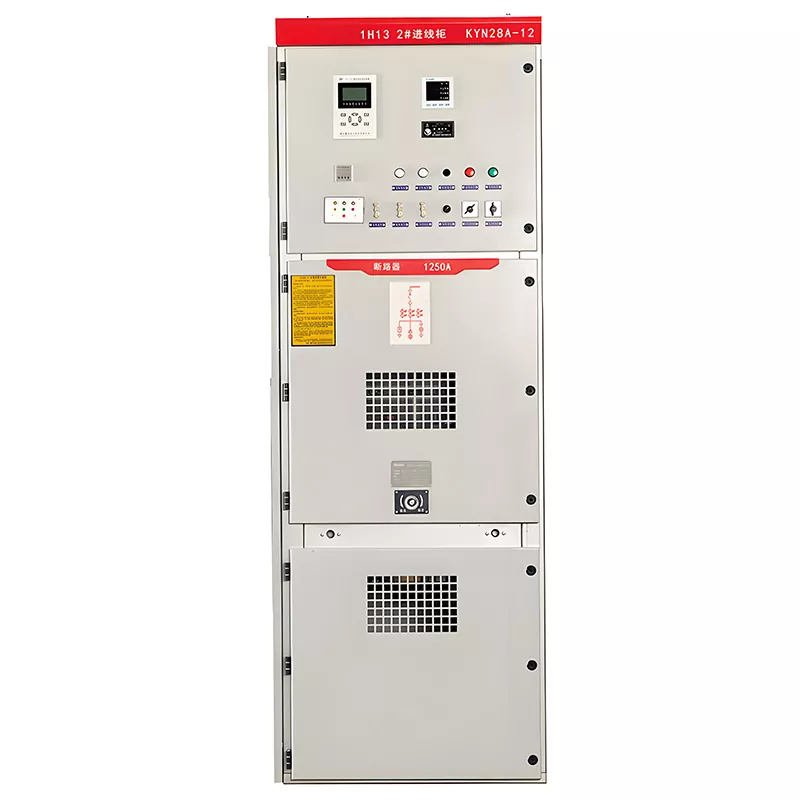

Painel de distribuição VCB interno de média tensão 11kV

O Painel de distribuição VCB interno de média tensão Huajidian 11kV é um painel de potência completo extraível revestido de metal montagem de distribuição. É amplamente utilizado em usinas de energia, empresas industriais e de mineração e subestações para facilitar a recepção, distribuição, medição, controle e proteção de energia elétrica. É idealmente adequado para aplicações como transmissão de energia de grupos geradores de pequeno e médio porte, energia de usinas e minas distribuição e partida de motor de alta tensão. É particularmente adequado para distribuição segmentada de barramento único projetos onde a utilização eficiente do espaço e a manutenção conveniente do acesso frontal são requisitos críticos. O o gabinete apresenta uma estrutura especializada montada na parede, projetada para acesso de manutenção somente frontal; equipado com transformadores de instrumentos dedicados, todas as operações de manutenção podem ser realizadas inteiramente pela parte frontal do gabinete.

Huajidian é uma empresa de alta tecnologia dedicada à pesquisa e desenvolvimento, fabricação e vendas de transmissão de energia e equipamentos de distribuição, profundamente enraizados no centro da indústria elétrica de Wenzhou. A empresa obteve qualidade ISO9001 certificação de gestão e certificação CE, e detém inúmeras patentes de produtos. Em janeiro de 2026, a empresa realizou sua conferência anual de resumo; mais tarde naquele mesmo ano, expôs no Mexico Power & Energy Show, aproveitando seus produtos proprietários de painéis de distribuição para expandir sua presença no mercado latino-americano.

Principais vantagens do produto:

1.  Seleção flexível de disjuntores

A unidade é compatível com disjuntores a vácuo VS1 domésticos, ao mesmo tempo que suporta integração com importados disjuntores como ABB VD4, Siemens 3AH5 e GE VB2. Esta flexibilidade torna-o adequado tanto para a modernização de subestações antigas e a customização de novos projetos.

2.  Proteção de gabinete durável

O gabinete do gabinete é construído em placas de aço revestidas de alumínio-zinco, disponíveis nas cores RAL7032 ou RAL7035 esquemas. O gabinete apresenta uma classificação geral de proteção IP4X (com compartimentos internos classificados como IP2X), oferecendo proteção eficaz contra poeira e respingos de água para garantir alta segurança operacional.

3. Forte adaptabilidade ambiental

Adequado para temperaturas ambientes que variam de -30°C a +50°C e altitudes de instalação de ≤2500m. Opera de forma estável em condições úmidas com umidade relativa média diária ≤95% e média mensal ≤90%.

Normas Aplicáveis ​​e Parâmetros Técnicos

1. Normas Aplicáveis

IEC298, GB3906-91, IEC62271-200

2. Parâmetros Elétricos

3. Classe de Isolamento

Estudo de caso de aplicação no mundo real

Projeto de atualização da distribuição de energia na região mineira do México Central (concluído em 2026)

Durante a participação da Huajidian na Exposição de Energia do México de 2026, a empresa assinou um contrato com uma empresa local empresa de mineração a céu aberto de médio porte fornecerá 32 unidades de painéis VCB internos de média tensão de 11kV. Estes unidades foram implantadas para atualizar os sistemas de distribuição de energia na planta de beneficiamento de minério e na área de mineração subestação.

O equipamento original consistia em um quadro de distribuição imerso em óleo desatualizado, que ocupava uma grande área, exigia manutenção de acesso traseiro e estava sujeito à degradação do isolamento devido à umidade no local chuvoso e úmido ambiente. Para este projeto, o cliente selecionou um projeto de gabinete de manutenção frontal equipado com circuito ABB VD4 disjuntores; o corpo do gabinete selado e revestido de alumínio e zinco foi escolhido especificamente para suportar a alta umidade local clima. Após o comissionamento, o sistema permitiu a manutenção localizada sem a necessidade de uma alimentação completa desligamento, resultando em uma redução de 70% nas taxas de falhas de equipamentos. Consequentemente, o cliente posteriormente colocou uma pedido adicional para projeto de expansão de fábrica.

Perguntas frequentes

Q1: Para a renovação de subestações antigas, este painel de comutação VCB interno de média tensão Huajidian 11kV pode servir como um substituto direto para painéis imersos em óleo mais antigos?

A1: Sim, pode. O produto é compatível com vários disjuntores - incluindo VS1, ABB VD4 e Siemens 3AH5 série - e o fabricante pode ajustar o layout interno do gabinete para corresponder às dimensões originais da instalação. Isto elimina a necessidade de extensas modificações na engenharia civil, encurtando assim o ciclo geral de construção.

Q2: Sob condições operacionais padrão, qual é o ciclo de manutenção recomendado para o VCB Huajidian de 11kV quadro de distribuição?

A2: Normalmente, recomenda-se uma inspeção visual anual, com testes de resistência de alta tensão e interruptor a vácuo verificações realizadas a cada 3 a 5 anos. Graças ao design de manutenção frontal, a manutenção no local pode ser realizada sem a necessidade de remover fisicamente a unidade do gabinete.

Q3: Para projetos situados em grandes altitudes (excedendo 2.000 metros), a Huajidian pode fornecer modelos personalizados sob medida a essas condições específicas?

A3: Os modelos padrão são adequados para altitudes de até 2.500 metros. Para projetos de altitude ultra-alta, as unidades podem ser personalizadas com maiores distâncias de fuga de isolamento e atualizadas suportar parâmetros de tensão; a documentação de teste de fábrica personalizada correspondente é fornecida simultaneamente.

Qualificações do produto

Todos os painéis de comutação VCB internos de média tensão Huajidian 11kV passam por testes de fábrica de rotina abrangentes antes de serem entrega, acompanhada de um relatório de teste completo. Toda a série de produtos possui Sistema de Gestão de Qualidade ISO 9001 certificação, certificação de exportação CE e inúmeras patentes independentes de projetos estruturais. Benefício para clientes globais desde orientação de desenho técnico, consultoria de instalação no local e serviços de fornecimento de peças sobressalentes pós-garantia fornecido pela equipe profissional de pós-venda da Huajidian, atendendo assim aos requisitos de manutenção pós-venda para projetos de distribuição de energia no país e no exterior.
