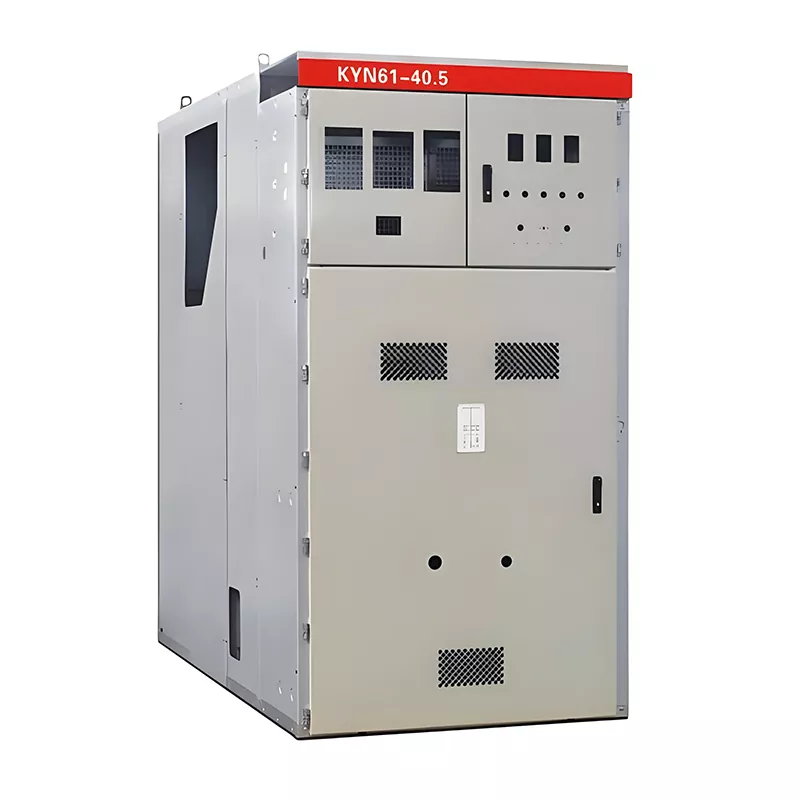

Painel interno do Switchgear de KYN61-40.5 33kV VCB

Huajidian é um fabricante especializado de equipamentos elétricos dedicado à pesquisa e desenvolvimento, fabricação e personalização projeto de solução de conjuntos completos de painéis de alta e baixa tensão. Todo o painel VCB interno KYN61-40.5 33kV A série de painéis passa por um processo de produção abrangente e verticalmente integrado - desde design e chapa independentes desde a fabricação de metal até a montagem de alta tensão – tudo dentro de nossas próprias instalações de fabricação padronizadas. Como um produto de um fabricante profissional de equipamentos elétricos, este painel foi implantado e comissionado com sucesso em numerosos projetos de engenharia em toda a China, incluindo redes de energia, instalações industriais e de mineração e dados centros – onde sua estabilidade operacional foi validada por meio de aplicação no mundo real. Além disso, oferecemos serviços personalizados de configuração e dimensionamento para clientes em todo o mundo.

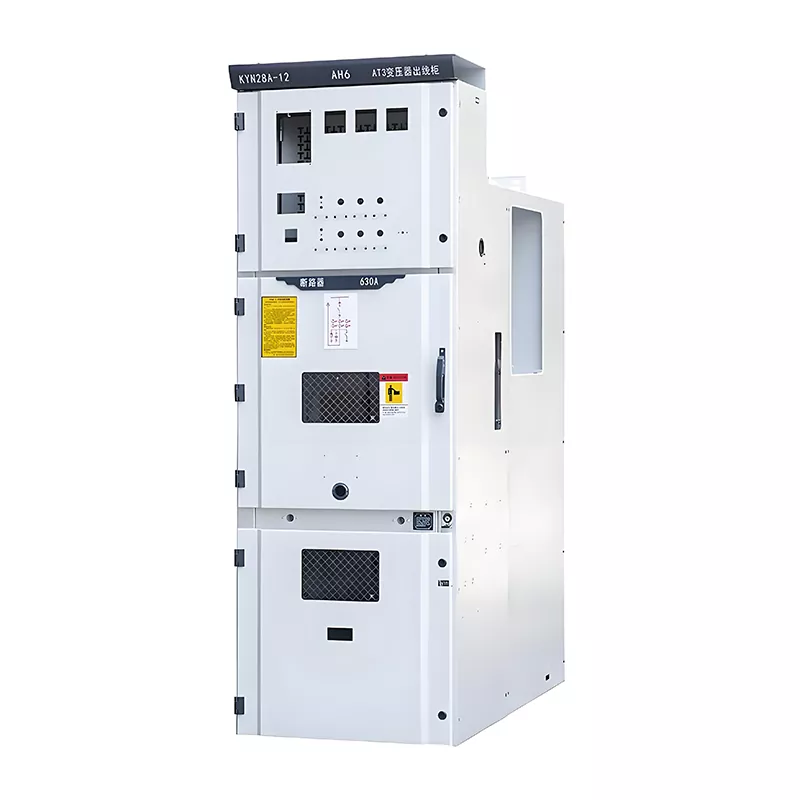

O painel metálico extraível blindado KYN61-40.5 (VCB interno de 33kV) pode ser emparelhado com o KYN28A-12 gabinete auxiliar (especificamente os modelos de gabinete AH6 ou AT3 projetados para circuitos de saída de transformadores). Servindo como um componente central em sistemas de distribuição de média tensão CA de 12kV/33kV, 50Hz, ele recebe principalmente energia do lado do transformador e distribui com segurança a eletricidade reduzida para cargas a jusante. Suas funções incluem monitoramento em tempo real de parâmetros elétricos, proteção contra sobrecargas de linha e curtos-circuitos e circuito controle de comutação do disjuntor. Apresentando uma estrutura fechada totalmente blindada e isolada a ar, este produto oferece margens de segurança excepcionais e confiabilidade operacional, tornando-o uma peça indispensável de equipamento crítico para subestações modernas e sistemas de distribuição de energia industrial.

Tabela de parâmetros básicos do produto

Especificações Técnicas Principais

1. Tensão nominal: 12kV (compatível com redes elétricas padrão de 10kV; o isolamento do equipamento é projetado para 40,5kV, atendendo aos requisitos para condições de operação de 33kV).

2. Corrente nominal: 630A (aplicável tanto ao barramento principal quanto ao disjuntor que o acompanha).

3. Frequência nominal: 50Hz.

4. Classificações de tensão suportável: Tensão suportável de frequência de energia de 1 minuto: 42kV (para terra / fase a fase); Relâmpago tensão suportável de impulso: 75kV (para terra/fase-fase).

5. Capacidade de interrupção de curto-circuito: Os disjuntores podem ser selecionados de acordo com requisitos específicos, com um faixa de capacidade de interrupção de 20kA a 31,5kA.

6. Classe de proteção (classificação IP): Gabinete inteiro: IP4X; Compartimento do disjuntor (com porta aberta): IP2X.

7. Padrões aplicáveis: GB 3906, IEC 62271-200 e outras especificações para painéis de média e alta tensão.

Projeto Estrutural de Gabinete

1. compartimento superior do instrumento e do relé: abriga um medidor de potência multifuncional integrado, dispositivo de exibição de linha ao vivo, e luzes indicadoras de operação, permitindo monitoramento on-line em tempo real de parâmetros elétricos, como tensão e atual.

2. Compartimento intermediário do disjuntor (área operacional principal): Equipado com um disjuntor a vácuo extraível 630A, alavanca de operação de intertravamento mecânico e indicadores de status. A unidade extraível pode ser completamente extraída, permitindo a manutenção com acesso frontal sem a necessidade de desligar todo o gabinete, reduzindo significativamente tempo de manutenção de queda de energia.

3. Compartimento inferior de cabos: Possui amplo espaço interno para facilitar o roteamento e a fiação dos cabos de saída, bem como bem como inspeção e manutenção subsequentes.

Vantagens do produto

O painel de comutação VCB interno KYN61-40.5 33kV está equipado com um intertravamento mecânico completo de "Five-Prevention" sistema. Este sistema elimina efetivamente riscos potenciais associados a erros operacionais, como acidentes abrir ou fechar o disjuntor, fechar a chave de aterramento enquanto o circuito estiver energizado ou abrir o porta do gabinete enquanto o circuito está energizado - evitando assim acidentes de segurança induzidos pelo homem. O produto foi aprovado com sucesso aprovou os padrões de aceitação de conexão à rede para o setor de energia nacional.

Cenários de aplicação de produto

1. Salas de distribuição de 10kV em subestações da rede elétrica urbana doméstica e projetos de renovação municipal;

2. Principais estações de distribuição de energia dentro dos complexos fabris de operações de mineração em grande escala e mineração pesada indústrias metalúrgicas;

3. Locais que exigem fonte de alimentação ininterrupta e de alta confiabilidade, como edifícios comerciais altos, Classe A hospitais terciários e data centers IDC.

Estudo de caso de engenharia do mundo real

Em 2024, atuando como fornecedor oficial do projeto, a Huajidian empreendeu a reforma de uma subestação de mineração de 33kV em Norte da China. O projeto envolveu a aquisição de 18 unidades de painéis de manobra VCB internos KYN61-40.5 33kV, utilizado para atualizar os circuitos de distribuição de energia de dois transformadores AT3 dentro do complexo de mineração.

1. Histórico do projeto

O antigo painel de distribuição de tipo fixo de 35kV existente sofreu degradação do isolamento e apresentou riscos significativos de arco falhas. Consequentemente, o proprietário selecionou o painel blindado extraível da Huajidian para substituir o equipamento obsoleto e elevar os padrões de segurança do sistema de distribuição de energia da área mineira.

2. Resultados da Implementação

O equipamento funcionou continuamente sob carga total durante 12 meses sem nenhuma falha inesperada. O extraível A estrutura do carrinho reduziu a duração das tarefas de manutenção de rotina das 8 horas originais para apenas 2,5 horas. Além disso, o sistema de intertravamento "Five-Prevention" evitou com sucesso três riscos potenciais de erro operacional durante inspeções anuais de equipamentos. Após o comissionamento bem-sucedido da Fase I, o cliente fez um acompanhamento encomenda de equipamentos de distribuição de energia para a expansão da Fase II da planta, fornecendo assim validação no mundo real de o desempenho do produto sob condições operacionais de carga pesada.

Perguntas frequentes

Q1: Para projetos industriais especializados, Huajidian pode ajustar os parâmetros de interrupção de curto-circuito do KYN61-40.5 quadro de distribuição?

A1: Sim. Com base nos parâmetros específicos de curto-circuito da rede elétrica do local do projeto, podemos instalar vácuo disjuntores de especificações variadas para personalizar a capacidade de interrupção na faixa de 20kA a 31,5kA. Todos parâmetros personalizados aderem estritamente aos padrões nacionais chineses e aos padrões IEC, e o completo unidade de manobra passa por testes rigorosos antes do envio para a fábrica.

P2: Quais são as principais diferenças entre os modelos de quadro de distribuição KYN61-40.5 (33kV) e o padrão KYN28A-12 (10kV)?

A2: O KYN61-40.5 foi projetado para atender aos padrões de isolamento de 33kV/40,5kV; possui divisórias internas espessadas e uma estrutura reforçada resistente a arco, tornando-a principalmente adequada para linhas de entrada e saída de transformadores em Subestações classe 33kV. O KYN28A-12 foi projetado para linhas de distribuição de energia padrão de 10kV. Ambos os modelos de gabinete podem ser integrado e instalado lado a lado na mesma subestação - muito parecido com a solução integrada AH6 - para formar um montagem completa do quadro.

Q3: A Huajidian fornece orientação de instalação e suporte técnico pós-venda após o envio do Painéis de comutação VCB internos de 33kV KYN61-40.5?

A3: Fornecemos uma revisão gratuita dos parâmetros técnicos do projeto antes da produção. Para pedidos padrão, nós oferecer orientação técnica remota para instalação. Para projetos de engenharia de grande escala, podemos contratar engenheiros visitar o local do projeto para comissionamento no local, sujeito a negociação com base na localização do projeto.

Diretrizes para parceiros de compras

Compradores globais podem agendar uma visita ao local em nossa fábrica. Você pode consultar a equipe de vendas Huajidian em relação aos requisitos de personalização personalizados - como dimensões de gabinete e configurações de componentes - para criar um solução de painel de saída de transformador sob medida que atende totalmente aos padrões de rede elétrica local.
