Painéis VCB externos de BT e MT de 11kV

Com sede na China, a Huajidian está profundamente comprometida com pesquisa e desenvolvimento e fabricação de VCB externos de BT e MT de 11kV Painéis. A empresa está equipada com uma equipe técnica interna, modernas oficinas de produção e um conjunto completo de equipamento de teste. Nossa fábrica proprietária e padronizada garante controle de qualidade de todo o processo - implementando processos rigorosos e inspeções em vários estágios, desde a fabricação da chapa metálica até o envio do produto final - garantindo que todos os produtos passam com sucesso em certificações abrangentes de testes de tipo. Além dos modelos padrão, oferecemos soluções de gabinete personalizadas, pesquisas no local e serviços de instalação e comissionamento em campo, fornecendo um serviço completo solução para atender aos diversos requisitos de projetos de distribuição de energia de clientes nacionais e internacionais.

Parâmetros técnicos principais

Estrutura do produto e recursos de desempenho

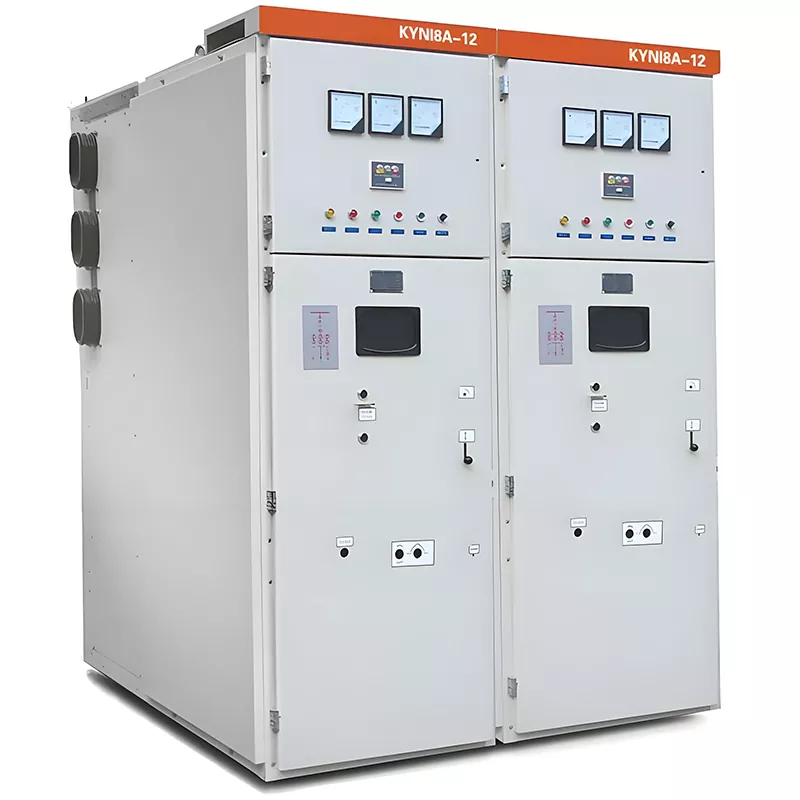

Os painéis VCB externos de BT e MT de 11kV são construídos com chapas de aço laminadas a frio de alta qualidade, processado com precisão por meio de tecnologia CNC e montado com conexões aparafusadas. A estrutura resultante é compacta e robusto, apresentando um layout bem organizado para instrumentação, operação e zonas funcionais.

1. Quatro compartimentos independentes: O gabinete é dividido em quatro compartimentos distintos - o barramento compartimento, compartimento do disjuntor, compartimento de cabos e compartimento de instrumentação/controle. Essas seções são completamente isolados por divisórias metálicas e integrados com canais de alívio de pressão; em caso de falha, o o sistema libera automaticamente a pressão para evitar a propagação de arcos elétricos.

2. Disjuntor extraível (tipo carrinho)

O disjuntor central a vácuo é montado em um mecanismo de carrinho extraível, permitindo que seja facilmente inserido ou extraído. Este design facilita a substituição e a manutenção sem exigir um desligamento completo da energia do gabinete inteiro. A unidade vem de fábrica com um sistema de intertravamento mecânico "Five-Prevention", utilizando salvaguardas baseadas em hardware para eliminar efetivamente o risco de erros operacionais.

3. Painel de monitoramento inteligente montado na frente

A face frontal do gabinete integra instrumentação, luzes indicadoras e botões de controle. Esta interface permite o monitoramento em tempo real dos parâmetros de tensão, corrente e potência, enquanto exibe intuitivamente o status de abertura/fechamento do circuito, armazenamento de energia e aterramento, facilitando assim a operação, manutenção e inspeções de rotina.

4. Estrutura otimizada de dissipação de calor do painel lateral

Vários dutos de ventilação são integrados nos painéis laterais do gabinete para acelerar a convecção do ar e o calor dissipação. Isso evita o envelhecimento dos componentes causado por altas temperaturas, garantindo que o equipamento possa operar continuamente em plena carga a longo prazo.

5. Configuração modular e flexível

Unidades — incluindo gabinetes de linha de entrada, gabinetes de linha de saída, gabinetes PT, gabinetes de medição e bus-tie gabinetes - podem ser montados de acordo com requisitos específicos, facilitando expansão e modernização convenientes durante a implementação do projeto.

Principais vantagens do produto

1. Proteção de camada tripla: Apresenta uma estrutura de gabinete blindado totalmente fechado, um intertravamento "Five-Prevention" mecanismo e dispositivos de alívio de pressão para mitigar efetivamente os riscos à segurança da distribuição de energia.

2. Componentes Premium: Utiliza componentes cuidadosamente selecionados e de alta qualidade que passam por testes abrangentes antes até o envio, garantindo durabilidade em ambientes operacionais adversos e uma baixa taxa de falhas.

3. Mecanismo de carrinho extraível: Apresenta uma estrutura de carrinho extraível que permite rápida manutenção e componentes substituição, reduzindo significativamente a duração da falta de energia.

4. Proteção e controle integrados: compatível com proteção de relé e dispositivos de medição/controle, permitindo integração perfeita com sistemas de monitoramento de energia para permitir gerenciamento e controle remoto inteligente.

5. Garantia de qualidade: Todo o processo de produção segue rigorosamente os padrões nacionais e foi aprovado com sucesso rigorosos testes de tipo, garantindo total conformidade e qualidade do produto.

Casos de aplicação do mundo real

Caso 1: Projeto de apoio à distribuição de energia para uma usina fotovoltaica centralizada de 50 MW no noroeste da China

A sala de distribuição de energia que suporta este projecto foi equipada com 22 armários Huajidian, compostos por unidades para linhas de entrada, linhas de saída, medição e barramentos, responsáveis pela conexão à rede e transformação de energia da usina fotovoltaica. O equipamento funcionou de forma estável durante 24 meses consecutivos; seu entrelaçamento de "Cinco-Prevenção" estrutura e mecanismos de proteção contra curto-circuito passaram com sucesso em inspeções aleatórias conduzidas pela rede elétrica autoridade, garantindo assim a geração de energia estável da usina.

Caso 2: Retrofit de distribuição de energia para um grande complexo comercial no Sudeste Asiático

Este projeto envolveu a modernização de antigos armários de distribuição de energia dentro de um complexo comercial de 180.000 m², utilizando 36 unidades de painéis VCB externos de BT e MT de 11kV. Aproveitando o design modular do sistema, instalação e o comissionamento foi concluído em apenas 12 dias, eliminando a necessidade de um desligamento prolongado da energia em toda a instalação. Além disso, o sistema foi integrado à rede inteligente de distribuição de energia do imóvel, possibilitando o acesso remoto monitoramento do consumo de eletricidade em todo o edifício e reduzindo significativamente a inspeção manual custos.

Cenários Aplicáveis

1. Projetos de Redes Elétricas: Construção de novas subestações e estações de distribuição, bem como modernização de redes elétricas envelhecidas;

2. Projetos Industriais: Distribuição de energia para oficinas de metalurgia, mineração, química e outras indústrias setores;

3. Infraestrutura Pública: Aeroportos, sistemas de trânsito ferroviário, hospitais, instituições educacionais e serviços de grande escala empreendimentos imobiliários comerciais;

4. Nova Energia: Sistemas auxiliares de distribuição de energia para centrais fotovoltaicas, parques eólicos e armazenamento de energia projetos.

Serviço Pós-Venda

1. Cobertura da garantia: Durante o período de garantia, os componentes defeituosos são substituídos gratuitamente e no local são prestados serviços de inspeção e reparo;

2. Suporte Técnico: Orientação técnica gratuita, assistência de instalação e comissionamento e operação prática treinamento para pessoal de manutenção;

3. Suporte técnico 24 horas por dia, 7 dias por semana: Serviços de ligação técnica 24 horas por dia, com resposta rápida a consultas relacionadas a falhas e questões;

4. Manutenção vitalícia: Serviços de manutenção abrangentes para toda a vida útil do produto; depois da garantia expirar, serão cobrados apenas o custo das peças de reposição e uma taxa de serviço básica.

Perguntas frequentes

Q1: Para projetos fora do padrão, a Huajidian pode personalizar painéis externos LV e MT VCB de 11kV com painéis não padrão dimensões ou parâmetros técnicos específicos?

A1: Sim. Além de nossa linha de produtos padrão, oferecemos suporte à personalização de dimensões de gabinete, correntes nominais, e lógica de controle secundário. Nossa equipe técnica pode realizar pesquisas in loco do ambiente operacional para desenvolver soluções de design personalizadas.

Q2: As especificações padrão do produto aplicam-se a altitudes de ≤1000 metros; essas unidades podem ser adaptadas para uso em ambientes de alta altitude ou planalto?

A2: Nossos modelos padrão são adequados para altitudes de até 1000 metros. Para projetos de alta altitude, oferecemos atualizações nos sistemas de isolamento e dissipação de calor, juntamente com seleção otimizada de componentes, para garantir confiabilidade operação em condições de platô.

Q3: É necessário desenergizar todo o gabinete ao realizar manutenção ou substituir um extraível disjuntor?

A3: Não. O disjuntor pode ser retirado individualmente para manutenção enquanto os barramentos permanecem energizados, permitindo os circuitos restantes continuem fornecendo energia normalmente. Isso minimiza as perdas por falta de energia para o usuário.
