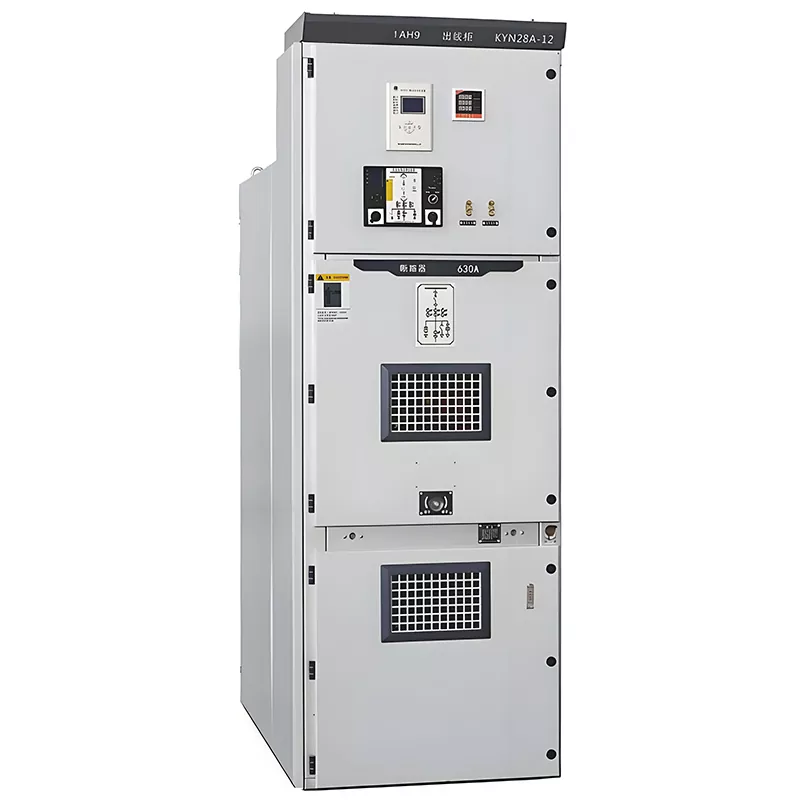

Painel de distribuição a vácuo de média tensão KYN28-12

O conjunto de manobra a vácuo de média tensão Huajidian KYN28-12 é um conjunto completo de distribuição de energia interna de média tensão equipamentos, projetados com precisão e fabricados em nossas instalações de produção padronizadas. É implantado principalmente para transmissão de energia de geradores em usinas de pequeno e médio porte, recepção e distribuição de energia em subestações em empresas industriais e de mineração e controle de partida de grandes motores de alta tensão. O O sistema permite o gerenciamento inteligente de ponta a ponta da rede de distribuição de energia - incluindo proteção de segurança e monitoramento em tempo real - mitigando efetivamente falhas elétricas e garantindo a operação estável de energia elétrica equipamento.

Este produto segue rigorosamente os padrões nacionais e internacionais autorizados - incluindo IEC62271-200, IEC298, GB3906, DL404 e DIN.VDE0670 — garantindo qualidade estável e um alto grau de padronização. O equipamento suporta instalação na parede e possui projeto de manutenção com acesso frontal; quando emparelhado com corrente dedicada transformadores, esta configuração permite que o pessoal de O&M realize inspeções de rotina e manutenção de equipamentos diretamente da parte frontal do gabinete, aumentando significativamente a conveniência operacional e a eficiência da manutenção.

Condições ambientais operacionais

Para garantir a estabilidade a longo prazo e a operação confiável do equipamento, os requisitos ambientais aplicáveis para o painel de vácuo de média tensão Huajidian KYN28-12 são os seguintes:

1.  Temperatura ambiente: Máxima +40°C, Mínima -15°C. Esta gama torna-o adequado para a grande maioria dos cenários de distribuição de energia interna em regiões temperadas e subtropicais.

2.  Umidade Ambiente: Umidade relativa média diária ≤ 95%; Umidade relativa média mensal ≤ 90%. Estes limites evitam efetivamente falhas de isolamento dentro do equipamento que poderiam ser desencadeadas por alta umidade ambientes.

3. Altitude: Adequado para altitudes ≤ 2.500 metros, atendendo aos requisitos de fonte de alimentação da maioria das indústrias e projetos de engenharia municipal.

4. Ar Ambiente: O ambiente operacional deve estar livre de vapores corrosivos, gases tóxicos ou nocivos, inflamáveis ou gases explosivos, vapor industrial, névoa salina e outros poluentes, evitando assim a corrosão do equipamento componentes e danos ao isolamento.

Principais recursos do produto

1. Projeto anti-operação incorreta: alta segurança operacional

O equipamento está equipado com mecanismos de intertravamento mecânico maduros e confiáveis, projetados para evitar operação incorreta. Isto estabelece um sistema de proteção de segurança multidimensional que elimina efetivamente erros - como abertura inadvertida de portas de gabinete, fechamento acidental de circuitos ou aterramento inadequado - dessa forma evitando acidentes de segurança elétrica e protegendo de forma abrangente a segurança pessoal de operação e manutenção pessoal, bem como a estabilidade operacional do sistema de distribuição de energia.

2. Modos flexíveis de instalação e operação: ampla adaptabilidade

O painel a vácuo de média tensão KYN28-12 suporta dois tipos de mecanismos móveis: carrinhos montados no centro e carrinhos montados no chão. Esta adaptabilidade permite adequar-se aos layouts específicos do local e às práticas de manutenção de clientes diversos. Atende aos requisitos técnicos de vários cenários - incluindo linhas de produção industrial, estações municipais de distribuição de energia e novas usinas de energia - oferecendo arranjo flexível de equipamentos, bem como comissionamento, substituição e manutenção convenientes.

3. Conformidade multipadrão: compatibilidade excepcional

A unidade completa está em conformidade com vários padrões da indústria nacional e internacional, demonstrando excelente universalidade e compatibilidade de equipamentos. Ele se integra perfeitamente aos principais sistemas de distribuição de energia e equipamentos elétricos auxiliares atualmente no mercado, simplificando assim os processos de concepção de projetos e construção ao mesmo tempo que facilita futuras atualizações e modernizações de equipamentos.

4. Projeto de manutenção de acesso frontal: manutenção eficiente e conveniente

Abordando o problema comum da manutenção complicada associada aos comutadores tradicionais de alta tensão, este o produto possui estrutura de manutenção com acesso frontal. Emparelhado com transformadores de corrente dedicados, o design permite todas as inspeções de rotina, ajustes de parâmetros e solução de problemas de falhas devem ser realizadas inteiramente na frente do o gabinete. Isto elimina a necessidade de trabalhos complexos em espaços confinados, reduzindo significativamente a manutenção dificuldade e aumentando a eficiência do serviço pós-venda.

Parâmetros técnicos principais

Estudo de caso de aplicação no mundo real

Projeto de atualização da rede elétrica municipal (Subestação Putian 220kV Licheng)

No projeto de atualização do barramento de 10kV desta subestação, todos os equipamentos antigos foram completamente substituídos por Huajidian KYN28-12 aparelho de distribuição. Enfrentar os desafios críticos de um cronograma de projeto apertado e requisitos rigorosos para fonte de alimentação, a estrutura modular do equipamento permitiu rápida instalação e comissionamento. Além disso, por aproveitando seus mecanismos confiáveis de intertravamento anti-má operação e funções de proteção inteligentes, o projeto alcançou uma melhoria significativa na estabilidade do sistema de distribuição de energia da subestação. Seguindo o comissionamento do projeto, a seção de 10kV alcançou operação sem falhas, concluindo com sucesso a atualização do equipamentos da rede municipal e garantir um fornecimento de energia estável para os residentes e instalações comerciais do entorno.

Perguntas frequentes

Q1: Quais cenários são adequados para o conjunto de manobra a vácuo de média tensão Huajidian KYN28-12?

Este produto foi projetado para uso em sistemas de energia de média tensão CA trifásicos de 3,6–12kV, 50/60Hz, suportando ambos configurações de sistema de barramento único e barramento único seccionado. É amplamente utilizado para transmissão de energia de usinas de energia de médio e pequeno porte, recepção e distribuição de energia em subestações industriais e de mineração empresas e o controle inicial de grandes motores de alta tensão. Além disso, é adequado para vários ambientes internos cenários de distribuição de energia de média tensão, incluindo subestações municipais, parques industriais, novas energias centrais fotovoltaicas e sistemas de fornecimento de energia de serviços públicos.

Q2: Quais são as vantagens de proteção de segurança deste painel em comparação com equipamentos tradicionais?

Este produto emprega um sistema duplo de proteção de segurança mecânica e elétrica, oferecendo proteção superior em comparação aos equipamentos tradicionais com proteções de camada única. Primeiro, é equipado com intertravamento mecânico especializado dispositivos que evitam fisicamente erros operacionais. Em segundo lugar, cumpre inúmeras normas nacionais e internacionais padrões e apresenta funções de proteção abrangentes contra sobrecorrentes, curtos-circuitos e quedas de raios. Terceiro, incorpora um design de acesso frontal para operação e manutenção, eliminando assim os riscos de segurança associado ao trabalho interno do gabinete. Quarto, o gabinete atende ao padrão de proteção IP4X, protegendo contra poeira e entrada de objetos estranhos para melhorar de forma abrangente a segurança operacional e a estabilidade do equipamento.

Q3: Quais são os ciclos de manutenção recomendados e orientações de cuidados diários para este equipamento?

Este equipamento apresenta baixo custo de manutenção e longa vida útil; o ciclo de inspeção abrangente padrão é 6 meses, enquanto uma grande revisão é recomendada a cada 3 anos. A manutenção diária requer simplesmente a verificação do integridade da vedação do gabinete, o movimento suave do carrinho extraível, a integridade do intertravamento dispositivos e verificando se os parâmetros de monitoramento estão dentro dos limites normais. É essencial garantir que o ambiente operacional permaneça livre de contaminantes corrosivos, inflamáveis ou explosivos, e que a temperatura e os níveis de umidade atendem às especificações do equipamento. Graças ao seu design de acesso frontal para manutenção, inspeções e comissionamento podem ser concluídos sem a necessidade de desmontar a unidade inteira - oferecendo alta eficiência e tranquilidade, ao mesmo tempo que reduz significativamente os custos de manutenção a longo prazo.
