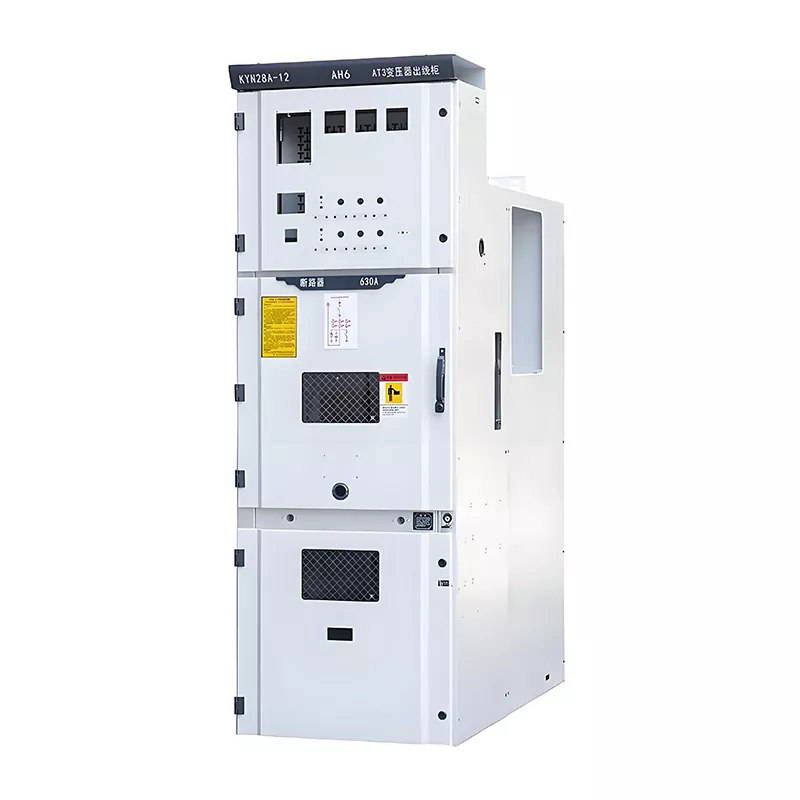

Quadro de distribuição de média tensão 24kV lv e mv

O quadro de distribuição de média tensão Huajidian 24kV lv e mv serve como um componente central da distribuição de média tensão infraestrutura em sistemas de energia industriais e de serviços públicos. Fabricado na China, o equipamento beneficia de maturidade processos de produção e um rigoroso sistema de controle de qualidade que garante desempenho otimizado. Utilizando um Com design isolado a ar, a unidade evita riscos ambientais e altas cargas de manutenção frequentemente associadas a sistemas tradicionais isolados a gás. Quando combinado com disjuntores a vácuo de alto desempenho, permite gerenciamento e controle de segurança em todo o fluxo de trabalho de distribuição de energia. O produto suporta dois sistemas configurações - barramento único e barramento único seccionado - oferecendo flexibilidade para adaptação à fonte de alimentação arquiteturas de projetos de distribuição de qualquer escala, de pequeno a grande porte. Totalmente compatível com as normas nacionais e padrões internacionais - incluindo IEC 62271-200, GB 3906, DL 404 e DIN VDE 0670 - o equipamento garante estabilidade e operação compatível em diversos mercados globais.

Como fabricante especializado de equipamentos de distribuição de alta e baixa tensão, a Huajidian coloca forte ênfase em aumentando a praticidade e a segurança de seus produtos. Este painel de 24kV aborda as deficiências comuns de equipamentos tradicionais - como estruturas rígidas, grandes dimensões, manutenção difícil e escalabilidade limitada - por aproveitando um design modular integrado. Esta abordagem satisfaz plenamente os requisitos de fornecimento de energia de alto padrão de projetos de desenvolvimento industrial moderno e modernização da rede elétrica urbana.

Principais vantagens do produto

1. Proteção de segurança multicamadas: risco operacional zero

O equipamento é equipado com um sistema de intertravamento mecânico "Five-Prevention" maduro e altamente confiável. Isto O sistema elimina efetivamente o risco de erros operacionais - como comutação acidental do disjuntor (abertura ou fechamento), aterramento enquanto estiver energizado ou fechar o disjuntor enquanto a chave de aterramento estiver acionada - implementando intertravamentos mecânicos obrigatórios em todas as fases operacionais críticas. O gabinete do gabinete mantém um padrão classificação de proteção IP4X sob condições normais de operação; com a porta do compartimento do disjuntor aberta, o a classificação de proteção permanece em IP2X. Isto evita eficazmente a entrada de poeira e detritos, ao mesmo tempo que protege pessoal contra contato acidental, aumentando significativamente a segurança operacional no local e garantindo a estabilidade operacional a longo prazo do equipamento.

2. Opções estruturais duplas: adaptáveis ​​a diversos cenários

Para lidar com as condições complexas frequentemente encontradas em canteiros de obras, a Huajidian oferece dois tipos de gaveta distintos opções estruturais: montagem central e montagem no chão. A estrutura montada no centro apresenta um design compacto, tornando é ideal para salas internas de distribuição de energia com espaço disponível limitado. Por outro lado, a estrutura montada no chão possui capacidade de carga e estabilidade superiores, tornando-o adequado para ambientes industriais caracterizados por cargas elevadas e vibrações significativas. Esta versatilidade estrutural permite configurações personalizadas sob medida para as necessidades específicas de diversas indústrias e locais de projeto, garantindo funcionalidade multifuncional e universal adaptabilidade em um amplo espectro de aplicações.

3. Design Modular: Facilitando O&M Conveniente e Expansão Futura

O painel de distribuição de média tensão 24kV lv e mv utiliza uma arquitetura modular integrada em que cada função O módulo opera de forma independente e segue especificações padronizadas. A estrutura geral é compacta, resultando em uma pegada física mínima. Este layout padronizado agiliza inspeções de rotina, diagnósticos de falhas e futuros esforços de expansão de capacidade. Os usuários podem substituir rapidamente módulos defeituosos e aumentar a capacidade de distribuição em demanda, reduzindo assim efetivamente os custos de operação e manutenção, ao mesmo tempo em que prolonga a vida útil geral do equipamento.

4. Adaptabilidade Ambiental Robusta e Estabilidade Operacional

O produto demonstra resiliência excepcional às condições ambientais. Ele foi projetado para operação padrão dentro de uma faixa de temperatura de -5°C a +40°C, com uma temperatura média de 24 horas não superior a 35°C. Além disso, um versão personalizada de baixa temperatura – capaz de operar até -25°C – está disponível para atender aos requisitos específicos de projetos localizados em regiões de frio extremo. O equipamento é adequado para operar em altitudes de até 1000 metros; para cenários de alta altitude, soluções especializadas de redução de capacidade podem ser fornecidas. Ele mantém operação estável em ambientes de alta umidade (com umidade relativa média de 24 horas não superior a 95%) e possui um terremoto classificação de resistência de Grau 8. O equipamento foi projetado para uso em ambientes padrão livres de gases corrosivos, névoa salina e riscos de explosão, cobrindo assim a grande maioria dos sistemas de distribuição de energia industrial e municipal aplicações.

Principais parâmetros técnicos (lista parcial)

Requisitos de armazenamento

Para garantir que o equipamento mantenha sua integridade de desempenho original de fábrica, as unidades de manobra Huajidian de 24kV devem ser armazenados em sua embalagem original. O ambiente de armazenamento deve ser seco, protegido da luz direta e protegido contra chuva. A faixa de temperatura de armazenamento permitida é de -25°C a +55°C. Armazenamento em ambientes caracterizado por alta umidade, gases corrosivos, névoa salina ou substâncias inflamáveis/explosivas é estritamente proibido; tais condições podem levar à corrosão do gabinete, ao envelhecimento dos componentes ou à degradação do desempenho do isolamento. Adesão O cumprimento destas diretrizes de armazenamento garante que o equipamento permaneça em condições ideais e esteja pronto para uso normal. comissionamento imediatamente após a instalação.

Estudo de caso de aplicação no mundo real

Parque Industrial de Manufatura Inteligente do Sudeste Asiático: Projeto de Distribuição de Energia de 24kV

Em 2025, Huajidian forneceu um grande lote de painéis de média tensão de 24kV lv e mv para um recém-construído parque industrial de manufatura inteligente no Sudeste Asiático. Este projeto abrange vários processos de produção de alta carga oficinas e seus sistemas de distribuição de energia de escritório associados. Consequentemente, impõe medidas extremamente rigorosas requisitos de segurança, estabilidade e escalabilidade do equipamento, ao mesmo tempo que necessita de adaptação ao local clima tropical – caracterizado por altas temperaturas e alta umidade.

Com base nas condições operacionais específicas do projeto, a Huajidian desenvolveu soluções customizadas para os equipamentos para garantir um desempenho ideal em ambientes de alta umidade e sob condições variáveis de temperatura. Além disso, um o projeto estrutural montado no centro foi selecionado para garantir compatibilidade com a distribuição de energia compacta do parque quartos. O equipamento está em conformidade com os padrões internacionais IEC e com os regulamentos de rede locais; utilizando um configuração seccionada de barramento único, permite o fornecimento de energia segmentado em todo o parque e facilita a eficiência isolamento de falhas. Desde o comissionamento, há mais de um ano, o equipamento registrou zero erros operacionais e zero grandes falhas. Seu design modular facilitou enormemente a subsequente expansão da capacidade e energia do parque atualizações do sistema de distribuição, reduzindo efetivamente os custos de operação e manutenção do projeto. Graças ao seu estável desempenho e serviço personalizado, o equipamento ganhou alto reconhecimento do cliente estrangeiro, levando ao estabelecimento de uma parceria cooperativa de longo prazo.

Perguntas frequentes

Q1: Quais cenários são adequados para o painel de distribuição de 24kV da Huajidian?

Este equipamento foi projetado para cenários de distribuição de energia de média tensão variando de 13,8kV a 24kV, em frequências de 50Hz ou 60Hz. É amplamente aplicado em plantas industriais, redes municipais de distribuição de energia, subestações de rede, parques comerciais e campos semelhantes. Ele atende a diversos requisitos – incluindo recepção de energia, distribuição, monitoramento inteligente e proteção de segurança de vários sistemas de energia de carga média a alta. Além disso, suporta adaptações personalizadas para condições operacionais especiais, como grandes altitudes, baixas temperaturas e alta umidade.

Q2: Quais recursos de proteção de segurança este equipamento incorpora?

O equipamento apresenta múltiplas camadas de garantia de segurança: é equipado com um sistema profissional "Five-Prevention" sistema de intertravamento mecânico para eliminar erros operacionais humanos; o gabinete do gabinete apresenta um alto grau de proteção para proteger contra interferências ambientais externas e contato humano acidental; possui nível 8 capacidades de resistência sísmica, tornando-o adequado para ambientes geológicos complexos; e utiliza vácuo disjuntores para garantir a extinção segura do arco, garantindo assim a estabilidade e segurança da comutação do equipamento e processos de proteção contra falhas.

Q3: O painel de distribuição de média tensão de 24kV lv e mv suporta personalização e expansão futura?

Sim, é verdade. O equipamento emprega um design modular maduro, oferecendo compatibilidade e escalabilidade excepcionais. Dependendo do espaço de instalação no local e dos requisitos de carga, duas configurações estruturais - montada no centro e de chão - pode ser personalizado. A arquitetura funcional modular suporta a expansão flexível da potência módulos de distribuição, acomodando assim as demandas de carga incremental de um projeto. Além disso, especialistas soluções - como adaptação a baixa temperatura e redução de capacidade em alta altitude - podem ser adaptadas para atender às necessidades exclusivas requisitos de projetos localizados em diversas regiões.
