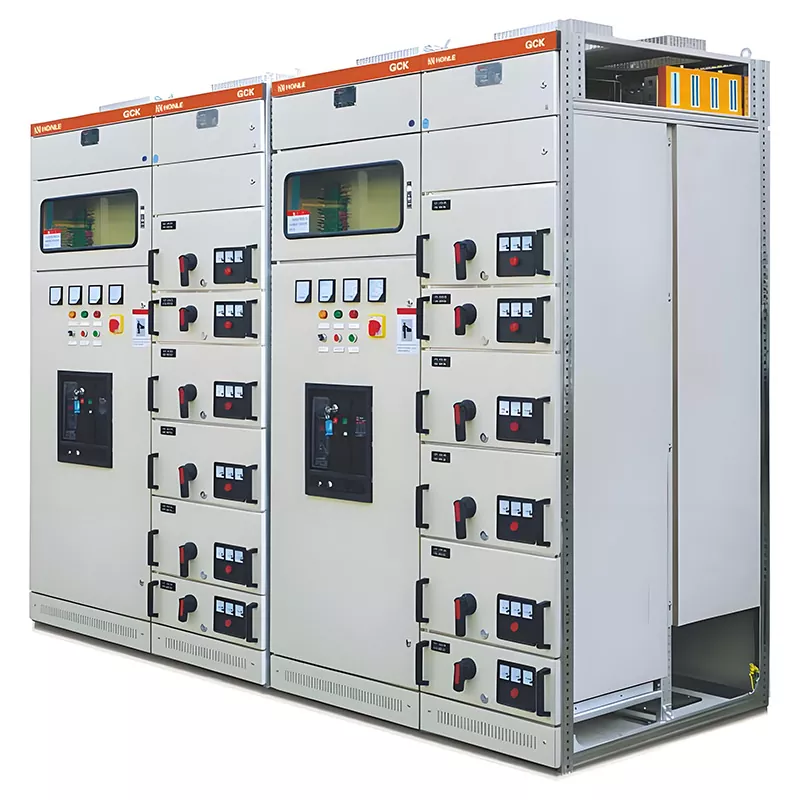

Painel de distribuição de baixa tensão GCK

O painel de baixa tensão HUAJIDIAN GCK utiliza um design de gaveta extraível para fácil manutenção. Ele permite configurações flexíveis – incluindo gabinetes de alimentação de entrada, gabinetes de gavetas de alimentação e gabinetes de medição – para lidar com o controle de partida/parada do motor e proteção contra curto-circuito/sobrecarga. É uma solução modular convencional de baixa tensão para salas de distribuição de energia de alta capacidade.

Como um fornecedor confiável de soluções completas de distribuição de energia, oferecemos vários serviços de personalização de valor agregado: dimensões de gabinete não padronizadas, tratamentos especializados anticorrosão/à prova de umidade e integração de comunicação remota e módulos de monitoramento de energia online. Também fornecemos pesquisas gratuitas no local pré-projeto para garantir que o equipamento esteja alinhado com o layout de carga do local.

Cada unidade vem com certificação 3C, um certificado de conformidade de fábrica e um esquema do sistema primário. A chapa metálica do gabinete tem garantia de 2 anos, enquanto os componentes internos seguem os padrões de garantia originais do fabricante; também oferecemos consultoria técnica vitalícia e fornecimento de peças de reposição.

Cenários de aplicação

1. Plantas industriais, fábricas de produtos químicos e oficinas costeiras expostas à névoa salina

2. Grandes complexos comerciais e edifícios de escritórios

3. Projetos de trânsito ferroviário urbano e túneis subterrâneos municipais

4. Áreas centralizadas de controle de motores e salas de distribuição/medição de energia dentro de complexos industriais

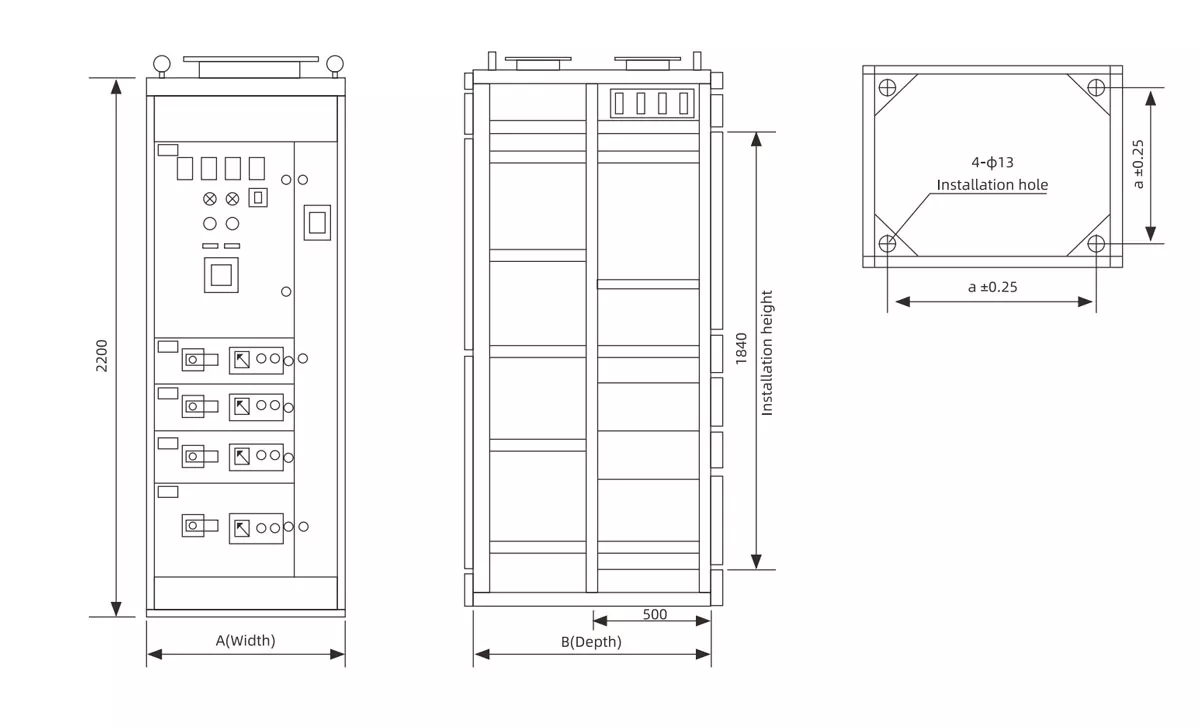

MODELO

Parâmetros técnicos elétricos principais

Projeto Estrutural e Principais Recursos

1. Gabinete montado com parafuso de perfil 8MF (sem solda)

O gabinete é montado usando perfis e parafusos moldados a frio padrão 8MF, criando uma estrutura sem solda e com alta resistência mecânica, capaz de suportar deformações causadas por forças eletromagnéticas de curto-circuito.

Os painéis do gabinete são feitos de aço laminado a frio, tratados com decapagem, fosfatação e pulverização eletrostática epóxi para maior resistência à corrosão e ao envelhecimento, garantindo durabilidade sem ferrugem ou descascamento de tinta durante o uso prolongado em salas de distribuição. Recortes modulares são pré-reservados para facilitar futuras atualizações e modificações.

2. Gavetas de bloqueio de segurança de três posições

- Posição de Serviço: Gaveta totalmente inserida; os circuitos de controle principal e secundário estão conectados, permitindo a operação normal.

- Posição de Teste: Circuito principal desconectado; circuito secundário energizado para teste/comissionamento sem acionamento de cargas a jusante.

- Posição Desligada: Gaveta totalmente retirada; circuitos principais e secundários desenergizados, garantindo segurança para manutenção e substituição de componentes.

Equipado com mecanismo de travamento mecânico que evita a retirada forçada enquanto a gaveta está energizada, eliminando riscos à segurança.

Principais vantagens do produto

1. Menor custo para expansão de capacidade e modernização

As especificações padronizadas da unidade de gavetas permitem adicionar capacidade de carga simplesmente instalando módulos de gaveta adicionais - sem modificar a estrutura principal do gabinete - resultando em custos de retrofit muito mais baixos do que aqueles para gabinetes GGD do tipo fixo.

2. Maior utilização do espaço

Com dimensões externas idênticas, o painel de baixa tensão GCK acomoda 60% mais circuitos de saída do que gabinetes fixos, reduzindo a área ocupada pela sala de distribuição de energia e economizando em custos de engenharia civil.

3. Forte adaptabilidade ambiental

Os modelos padrão adequam-se a ambientes internos convencionais; gabinetes anticorrosão IP54 personalizados estão disponíveis para condições adversas, como fábricas de produtos químicos, túneis subterrâneos e áreas costeiras com alta exposição à névoa salina.

4. Suporta atualizações inteligentes

Módulos para comunicação remota e monitoramento on-line do consumo de energia podem ser adicionados para permitir o upload de dados e alarmes remotos de falhas, facilitando a transformação digital para fábricas e edifícios inteligentes.

Exemplos de projetos do mundo real

Caso 1: Fábrica de Química Fina Costeira em Shandong

Devido à alta umidade e corrosão severa por névoa salina, a planta adquiriu 32 unidades do painel de distribuição de baixa tensão GCK anticorrosão IP54 personalizado da HUAJIDIAN. Apresentando revestimentos anticorrosivos espessos e designs de gavetas seladas, as unidades operaram continuamente por quatro anos sem ferrugem ou degradação do isolamento. Os motores em linhas de produção individuais podem ser retirados para manutenção sem interrupção de energia em toda a planta, reduzindo as perdas relacionadas ao tempo de inatividade em 70% em comparação com os gabinetes fixos anteriores.

Caso 2: Edifício de escritórios comerciais de 38 andares em Jiangsu

A sala de distribuição de energia subterrânea está equipada com 18 gabinetes padrão IP30, gerenciando a distribuição de energia para sistemas HVAC, elevadores, iluminação e equipamentos de segurança contra incêndio. O layout de gavetas de alta densidade economiza quase 20 m² de espaço de engenharia civil na sala de distribuição de energia; equipado com um módulo de monitoramento de consumo de energia, a administração da propriedade pode visualizar dados de eletricidade em tempo real para otimizar o uso nos horários de pico e fora de pico e reduzir os custos de eletricidade.

Perguntas frequentes

Q1: O painel de distribuição de baixa tensão GCK pode ser usado em fábricas de produtos químicos ou áreas costeiras com ambientes de névoa salina?

A1: Sim. Estão disponíveis versões de alta proteção (IP40, IP54), com gabinetes revestidos com epóxi espesso, gavetas seladas e tratamentos de superfície resistentes à névoa salina, tornando-os adequados para oficinas químicas, túneis subterrâneos e instalações costeiras; a versão padrão IP30 é adequada apenas para salas de distribuição de energia internas secas e livres de gases corrosivos.

Q2: Quais são as diferenças entre o quadro extraível GCK e o quadro fixo GGD em relação à expansão da capacidade e ao número de circuitos de saída?

A2: Existem duas diferenças principais: Primeiro, as gavetas GCK são padronizadas; adicionar novas cargas requer simplesmente a instalação de uma gaveta adicional sem modificar a estrutura do gabinete, resultando em custos de modificação que são menos da metade daqueles das unidades GGD. Em segundo lugar, para armários do mesmo tamanho, o número de circuitos de saída aumenta em 60%, reduzindo significativamente o investimento em engenharia civil para a sala de distribuição de energia.
