Gabinete de distribuição elétrica de baixa tensão

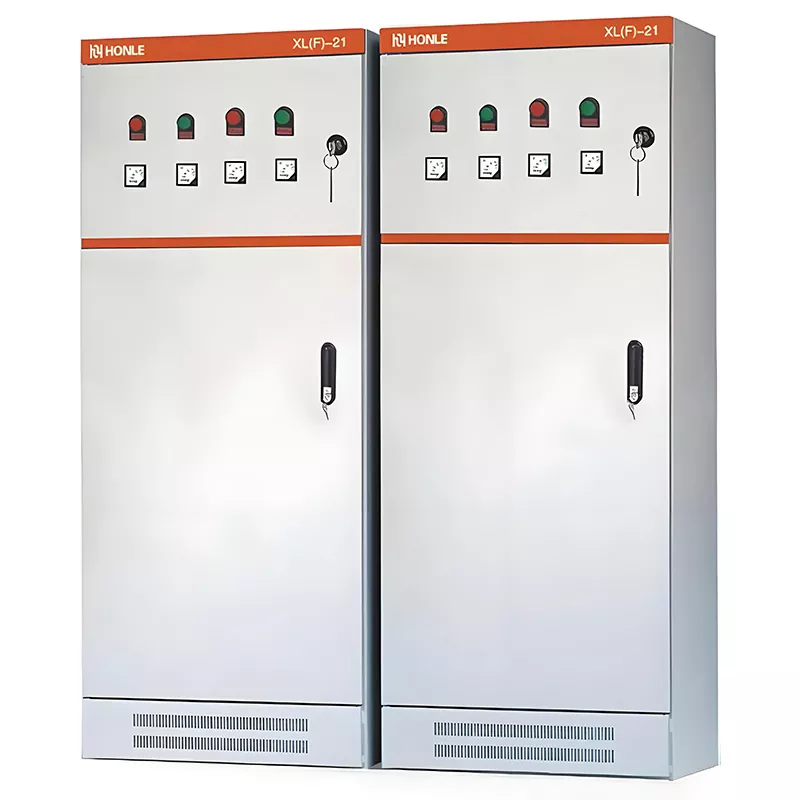

O gabinete de distribuição elétrica de baixa tensão XL(F)-21 personalizado da HUAJIDIAN apresenta um gabinete clássico cinza-branco com uma faixa laranja na parte superior. A porta do gabinete é dividida em uma seção operacional superior e um compartimento inferior selado para equipamentos, com porta trancável garantindo segurança operacional. Uma grelha de ventilação integrada na parte inferior proporciona dissipação de calor e proteção contra poeira.

O painel frontal vem com indicadores de status vermelho/verde (operação/falha), medidores de tensão e corrente e uma chave de controle mestre, permitindo o monitoramento em tempo real do status do circuito sem abrir o gabinete. A instalação é flexível, suportando colocação autônoma na parede ou configurações modulares lado a lado, tornando-o adequado para projetos de distribuição de energia multicircuitos de alta capacidade.

Como fornecedor global de equipamentos de distribuição de energia, a HUAJIDIAN opera sua própria fábrica, seguindo rigorosamente os padrões GB/T 7251.12-2013 e IEC 60439. Com um histórico de implementações de projetos bem-sucedidas, os gabinetes são adequados de forma confiável para ambientes como plantas industriais empoeiradas, edifícios comerciais e infraestrutura municipal, atendendo plenamente aos requisitos de segurança para aplicações elétricas industriais e civis.

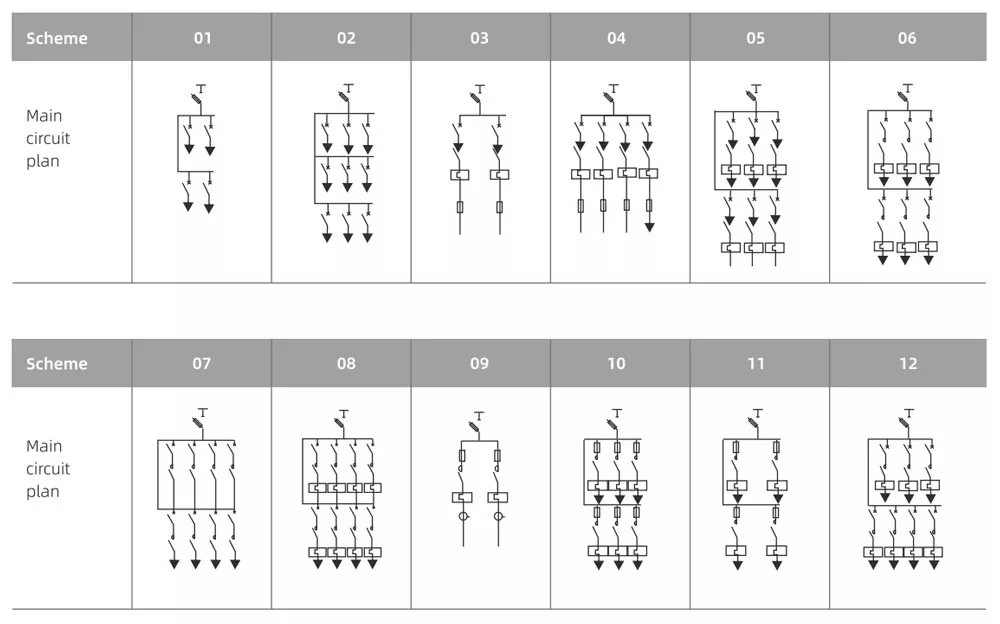

MODELO

Parâmetros técnicos principais

IMAGENS DETALHADAS

Principais vantagens do produto

1. Estrutura atualizada da veneziana à prova de poeira

Ao contrário dos gabinetes XL-21 padrão, o modelo XL(F) apresenta vedação otimizada nas juntas do gabinete e venezianas inferiores aprimoradas. Este design garante a ventilação ao mesmo tempo que bloqueia a poeira e a umidade, reduzindo assim o risco de curtos-circuitos e envelhecimento dos componentes, tornando-o ideal para oficinas empoeiradas em indústrias como fundição, têxteis e usinagem.

2. Sistema de proteção de segurança multicamadas

Proteção dupla (sobrecarga, curto-circuito e fuga à terra) para disjuntores principais e secundários, com luzes indicadoras de falha vermelhas para alertas visuais imediatos sobre anomalias no circuito; o aterramento independente para a porta do gabinete, estrutura e barramentos de cobre, combinado com um projeto de aterramento neutro separado, elimina o risco de o gabinete do gabinete ficar energizado; mecanismo de travamento duplo (chave de controle mestra + trava mecânica da porta) garante que a energia seja bloqueada durante a manutenção, evitando operação acidental durante a operação.

3. Barramentos de cobre de alta pureza com eficiência energética e duráveis

Configuração padronizada usando barramentos rígidos de cobre TMY do Padrão Nacional (GB), oferecendo condutividade superior e alta capacidade de transporte de corrente, garantindo geração mínima de calor durante operação em plena carga de longo prazo; perfurações padronizadas no barramento e fiação ramificada organizada reduzem a resistência de contato, minimizando assim a perda de energia e os custos de eletricidade ao longo do tempo.

4. Opções flexíveis de personalização e fornecimento

A fábrica HUAJIDIAN suporta dois modelos de fornecimento: armários totalmente montados pré-instalados com componentes da Norma Nacional, ou vendas de armários vazios acompanhados de um conjunto completo de materiais auxiliares (barramentos de cobre, fechaduras, trilhos de montagem); dimensões do gabinete, classificações de proteção e circuitos internos podem ser personalizados de acordo com requisitos específicos.

Condições Ambientais Aplicáveis

1. Temperatura ambiente: -5°C a +40°C; Temperatura média de 24 horas não superior a 35°C;

2. Altitude de instalação: ≤2000m; soluções de desclassificação disponíveis para aplicações em grandes altitudes;

3. Umidade ambiente: Umidade relativa ≤90% (a 20°C, sem condensação); ventiladores de desumidificação podem ser instalados em ambientes úmidos de oficina;

4. Cenários proibidos: Não para uso externo; inadequado para ambientes com gases altamente corrosivos ou atmosferas inflamáveis/explosivas; gabinetes especializados à prova de explosão são necessários para zonas com risco de explosão.

Estudo de caso de aplicação no mundo real

Caso 1: Oficina de Fiação Têxtil em Grande Escala (Ambiente Industrial com Poeira)

Um grande fabricante têxtil nacional comprou 16 unidades do Gabinete de Distribuição Elétrica de Baixa Tensão HUAJIDIAN XL(F)-21 400A para uso em suas linhas de produção de fiação. A oficina gera quantidades significativas de fiapos e poeira de algodão durante todo o ano; graças às persianas à prova de poeira IP30 atualizadas, o equipamento opera continuamente por um ano sem acúmulo de poeira ou falhas de curto-circuito, reduzindo a frequência de manutenção em 60% em comparação com as unidades XL-21 padrão. Vários gabinetes são conectados em paralelo para controlar centralmente 48 máquinas de fiar, facilitando o monitoramento unificado e a rápida solução de problemas.

Estudo de caso 2: Prédio de escritórios comerciais de uso misto e alto (cenário de infraestrutura civil)

Um prédio de escritórios comerciais de 22 andares está equipado com oito gabinetes principais de distribuição de energia HUAJIDIAN 630A e vinte e quatro gabinetes de distribuição de filiais. O ambiente interno atende à classificação de proteção padrão IP30, enquanto os instrumentos visuais frontais reduzem a carga de trabalho das inspeções de rotina. Um projeto de aterramento independente evita que a eletricidade estática interfira nos componentes eletrônicos sensíveis do escritório, e a estrutura adjacente à parede, de piso, se encaixa perfeitamente nos estreitos poços de elevação elétrica do edifício.

Perguntas frequentes

Q1: Qual é a principal diferença entre o gabinete à prova de poeira XL (F) -21 e o gabinete de distribuição XL-21 padrão?

R: O XL (F)-21 é o modelo atualizado à prova de poeira da HUAJIDIAN; possui tiras de vedação nas costuras do gabinete e venezianas otimizadas à prova de poeira na base, oferecendo resistência superior à poeira - ideal para oficinas empoeiradas, como instalações têxteis ou de fundição. O XL-21 padrão oferece apenas proteção IP30 básica sem proteção reforçada contra poeira, tornando-o mais adequado para ambientes limpos, como edifícios de escritórios.

Q2: Qual é a capacidade máxima de corrente e o número de circuitos ramificados para o gabinete de distribuição elétrica de baixa tensão padrão? A capacidade pode ser expandida?

R: O gabinete padrão suporta uma classificação de chave principal de até 630A e pode acomodar de 6 a 12 circuitos ramificados, dependendo da largura do gabinete. Para requisitos de maior capacidade, vários gabinetes podem ser conectados em paralelo sem a necessidade de modificações estruturais adicionais.

Q3: É possível comprar apenas o gabinete vazio e instalar eu mesmo os componentes? Quais acessórios estão incluídos?

R: A HUAJIDIAN oferece gabinetes vazios XL (F)-21 para compra separada, completos com acessórios de instalação, como barramentos de cobre TMY, travas antifurto, trilhos DIN e blocos de terminais. Tamanhos padrão estão prontamente disponíveis e gabinetes não padronizados também podem ser personalizados de acordo com seus desenhos.
