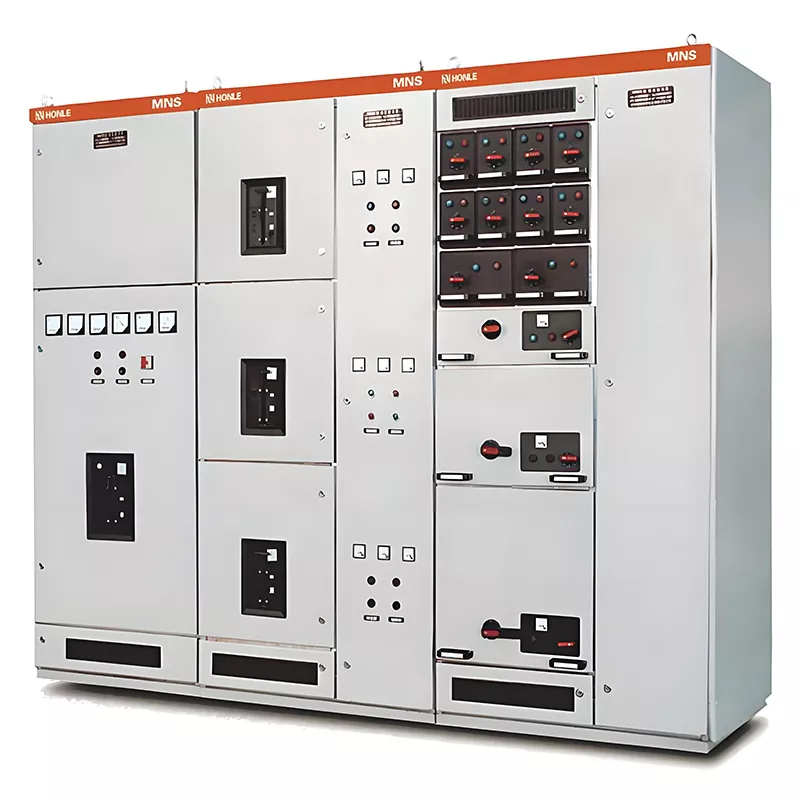

Painel de distribuição de baixa tensão MNS

A distribuição estável de energia é a base para o bom funcionamento de fábricas e edifícios; O painel extraível de baixa tensão determina diretamente a segurança, a eficiência operacional e o nível de inteligência de toda a rede de energia. A HUAJIDIAN desenvolveu o conjunto de manobra de baixa tensão MNS junto com as séries GCK e MNS, otimizando projetos com base em anos de experiência na indústria e feedback global de clientes.

Este equipamento é compatível com sistemas de energia CA trifásicos 50/60 Hz (tensões nominais de 380 V/400 V/690 V) e é utilizado para transmissão e distribuição de energia, controle de motores e compensação de potência reativa. Ao contrário dos armários fixos tradicionais, a estrutura da gaveta extraível isola fisicamente as unidades funcionais do circuito principal. Uma unidade defeituosa pode ser retirada individualmente para manutenção sem desligar todo o gabinete, reduzindo significativamente o risco de paralisação da linha de produção.

Principais vantagens do produto

1. Layout de gabinete padronizado e modular

O painel de baixa tensão MNS utiliza uma montagem modular unificada; os barramentos principais e secundários são dispostos em zonas separadas, suportando fiação horizontal e vertical. Os circuitos de gavetas e os módulos funcionais podem ser adicionados ou removidos de forma flexível com base nos requisitos de carga no local, sem a necessidade de reprojetos personalizados do gabinete. Isto reduz significativamente os prazos de produção e entrega, tornando-o ideal para expansões de fábricas em fases e projetos de renovação de edifícios.

2. Alta proteção IP41 + estrutura extraível isolada e segura

O gabinete possui classificação de proteção IP41, bloqueando objetos estranhos sólidos maiores que 1 mm e evitando a entrada de poeira e contato acidental com peças energizadas. Gavetas independentes garantem o isolamento físico entre a unidade e o circuito principal; a manutenção envolve a retirada apenas da gaveta defeituosa, evitando cortes generalizados de energia e aumentando a segurança operacional.

3. Capacidade excepcional de resistência a curto-circuito

O barramento principal apresenta uma corrente operacional nominal máxima de 6300A, uma corrente suportável de curto prazo de 100kA/1s e uma corrente suportável de pico de 220kA/0,1s. Os barramentos ramificados estão disponíveis nas versões padrão e reforçada: o tipo padrão suporta corrente de pico de 105kA/0,1s, enquanto o tipo reforçado atinge 176kA/0,1s. No caso de uma falha de curto-circuito, a estrutura do gabinete e os barramentos resistem à deformação e evitam o vazamento do arco, garantindo a estabilidade da rede.

4. Interfaces Reservadas para Expansão de Monitoramento Inteligente

Todas as unidades de manobra de baixa tensão MNS vêm com interfaces de comunicação de computador, permitindo a integração com plataformas de automação de fábrica, sistemas inteligentes de distribuição de energia predial e sistemas de controle centralizado de usinas de energia. Em ambientes altamente automatizados – como plantas petroquímicas e centrais térmicas – essas unidades facilitam a aquisição remota de dados, o monitoramento operacional e o alerta precoce de falhas, apoiando a criação de redes de distribuição de energia inteligentes e não tripuladas.

Parâmetros Técnicos Básicos

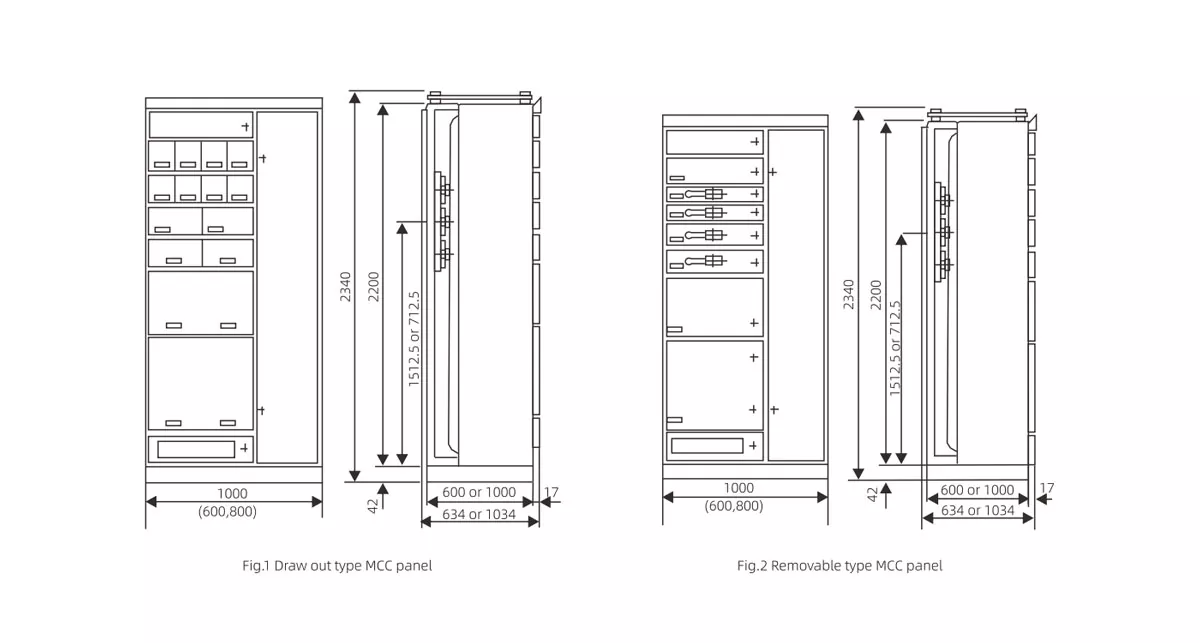

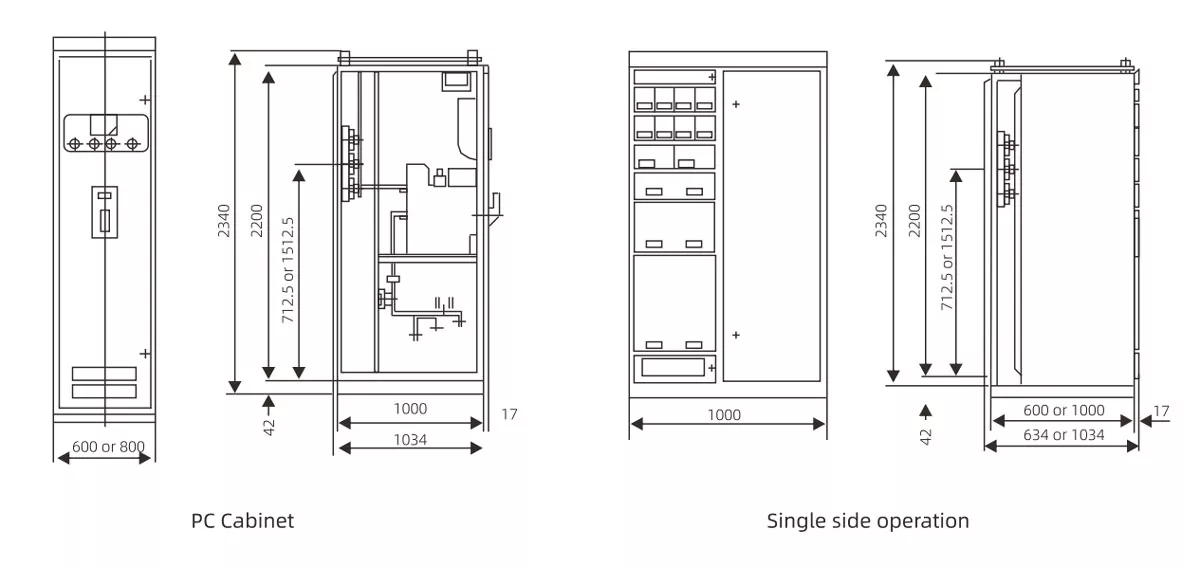

ESTRUTURA INTERIOR

Condições Ambientais Aplicáveis

1. Temperatura ambiente: -5°C a +40°C; Temperatura média de 24 horas não superior a 35°C

2. Altitude de instalação: ≤2000 metros; apenas para uso interno

3. Umidade: Umidade relativa ≤50% a 40°C; umidade máxima de 90% a 20°C; equipado com recursos anticondensação para lidar com flutuações de temperatura

4. Verticalidade da instalação: Inclinação do gabinete não superior a 5°

5. Local de operação: É proibida a instalação em áreas que contenham meios inflamáveis/explosivos, vibrações severas ou gases químicos corrosivos.

Aplicações multissetoriais e casos de projetos do mundo real

Caso 1: Projeto de Distribuição de Energia para uma Base Petroquímica de Grande Escala no Leste da China

Uma instalação de processamento químico com produção anual de 1,2 milhão de toneladas utiliza 28 unidades de painéis de baixa tensão HUAJIDIAN MNS. Servindo como centro de controle de motores da oficina, o sistema garante fornecimento contínuo de energia para vasos de reação e bombas de transferência. Os gabinetes com classificação IP41 isolam efetivamente a poeira química, os barramentos reforçados suportam as correntes de surto das partidas dos motores e as interfaces de comunicação integram-se ao sistema de controle DCS da planta; o sistema funcionou de forma estável durante três anos, sem quaisquer incidentes de curto-circuito.

Estudo de caso 2: Sistema de energia auxiliar para uma usina termelétrica de 300 MW

Equipado com 35 unidades de quadro GCS para distribuir energia para sistemas auxiliares, como unidades de abastecimento de água, dessulfurização e remoção de poeira. O barramento principal 6300A suporta operação em plena carga, enquanto a alta capacidade de resistência a curto-circuitos atenua as flutuações da rede durante a inicialização e desligamento da unidade. Interfaces inteligentes conectam-se diretamente à plataforma de controle central da planta, permitindo alarmes de falhas em tempo real.

HUAJIDIAN: Força Corporativa e Garantia de Qualidade

Fundada em Wenzhou, Zhejiang, em 1998, a marca oferece uma gama abrangente de produtos de transmissão e distribuição de energia, incluindo painéis de distribuição de baixa tensão, unidades principais de anel (RMUs), transformadores, estabilizadores de tensão e disjuntores.

Como fornecedora de longo prazo para projetos EPC nacionais e internacionais, a empresa possui certificação do sistema de gestão de qualidade ISO9001 e certificação de segurança CE. Operamos nossa própria fábrica padronizada com um processo completo de inspeção de qualidade, abrangendo matérias-primas, produtos semiacabados e produtos acabados; cada unidade de manobra passa por testes abrangentes de desempenho elétrico antes de sair da fábrica.

Nossa equipe técnica profissional fornece serviços completos, incluindo projeto de esquema de distribuição de energia, orientação de instalação no local e suporte técnico vitalício. Comprometidos com a qualidade em primeiro lugar, nossos produtos são exportados para mercados em todo o mundo.

Perguntas frequentes

Q1: O painel de baixa tensão HUAJIDIAN MNS pode ser expandido posteriormente e qual é o número máximo de circuitos por unidade?

A1: O quadro apresenta um design totalmente modular, permitindo a adição ou remoção flexível de unidades de gaveta funcionais mesmo após a instalação no local. Não há necessidade de substituir a estrutura do gabinete; basta instalar módulos de gaveta adicionais. Os barramentos principais e secundários são equipados com interfaces de expansão reservadas, reduzindo significativamente o tempo e o custo de atualizações do sistema.

Q2: Como devo escolher entre barramentos ramificados padrão e reforçados para o sistema GCS?

A2: O barramento de ramal padrão oferece uma classificação de resistência de pico de 105kA/0,1s, adequado para aplicações de carga leve, como edifícios de escritórios e fábricas têxteis. A versão reforçada suporta 176kA/0,1s, tornando-a ideal para ambientes de curto-circuito de alto impacto encontrados em plantas petroquímicas, instalações metalúrgicas e grandes usinas de energia. Nossa equipe técnica pode recomendar gratuitamente as especificações apropriadas do barramento com base nos parâmetros de corrente de curto-circuito do seu local.

Q3: O painel de baixa tensão MNS suporta funções de monitoramento inteligentes personalizadas e quais protocolos de comunicação são compatíveis?

A3: Todos os gabinetes possuem interfaces de comunicação independentes reservadas e suportam a instalação de módulos de monitoramento inteligentes personalizados. Compatível com os principais protocolos de comunicação do setor de energia, eles permitem a transmissão remota de dados – incluindo tensão, corrente, temperatura do gabinete e sinais de falha – bem como controle remoto e alertas de anomalias. Soluções para cabeamento secundário e integração com sistemas de monitoramento também podem ser fornecidas mediante solicitação.

Parâmetro técnico do circuito primário (conforme Dw45)

Observação:

1.A corrente do barramento vertical é extremamente de até 2.000A @ + 35 ℃; (+40℃ com refrigerador)

2. O grau de proteção de IP54 é levado em consideração para design especial, se necessário
