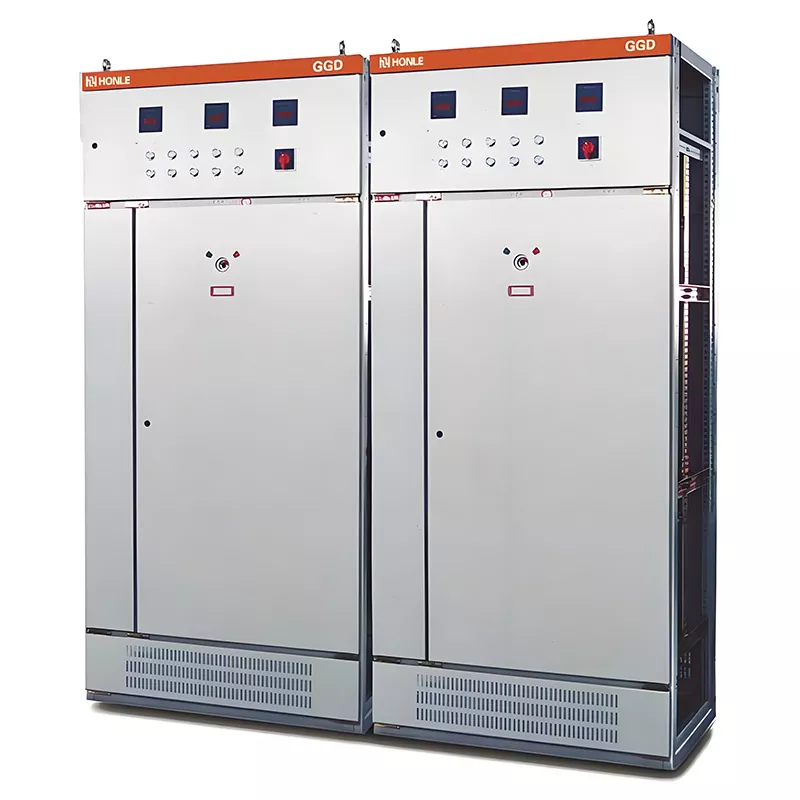

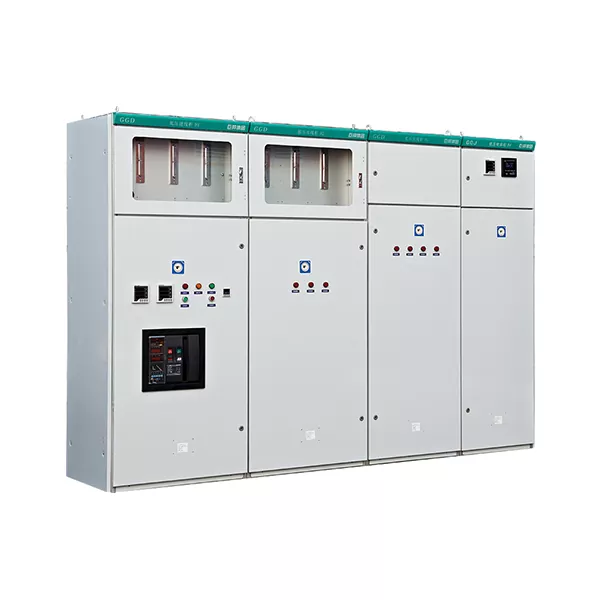

Painel de distribuição de baixa tensão GGD

O painel de baixa tensão HUAJIDIAN GGD integra décadas de experiência em fabricação, linhas de produção padronizadas e rigoroso controle de qualidade. Equilibra segurança, durabilidade e a necessidade de atualizações inteligentes, atendendo às necessidades de distribuição de energia nos setores industriais, comerciais, residenciais e de infraestrutura energética. Comprovadamente estável em vários projetos do mundo real e totalmente certificado, o equipamento oferece aos clientes nacionais e internacionais uma solução econômica e duradoura para distribuição de energia de baixa tensão.

Operamos nossas próprias instalações de fabricação abrangentes, com oficinas de chapas metálicas, linhas de montagem e controle de qualidade de processo completo, incluindo testes de envelhecimento na inicialização. Os produtos vêm com certificação 3C completa, certificados de conformidade de fábrica e esquemas de sistema. Como fornecedor global confiável, oferecemos opções de personalização — como dimensões fora do padrão, projetos anticorrosão/à prova de explosão e atualizações de distribuição inteligente — juntamente com serviços completos, incluindo pesquisas no local, otimização de soluções e orientação de instalação. Numerosas implementações de projetos bem-sucedidas validam a confiabilidade do equipamento, incluindo capacidades de resistência a curto-circuitos, diversas classificações de proteção e isolamento compartimentado.

Visão geral do produto

A série GGD consiste em gabinetes internos de distribuição de energia de baixa tensão de tipo fixo desenvolvidos independentemente pela HUAJIDIAN, projetados em conformidade com o padrão nacional GB7251 e o padrão internacional IEC60439:

1 Rede elétrica aplicável: frequência industrial de 50 Hz, sistemas de distribuição de tensão nominal de 400 V.

2 Faixa de corrente: 630A–3150A; capacidade do barramento principal até 3150A (ajustável mediante solicitação).

3 funções principais: distribuição de energia, proteção contra sobrecarga e curto-circuito e controle de partida/parada do motor.

4 Configuração flexível: Pode ser combinado com gabinetes de alimentação de entrada, gabinetes de alimentação de saída e gabinetes de compensação de energia reativa para formar um sistema integrado de distribuição de energia de baixa tensão.

5 Cenários de aplicação: Usinas de energia, subestações, locais industriais e de mineração, instalações de processamento de alimentos, complexos comerciais e edifícios residenciais altos.

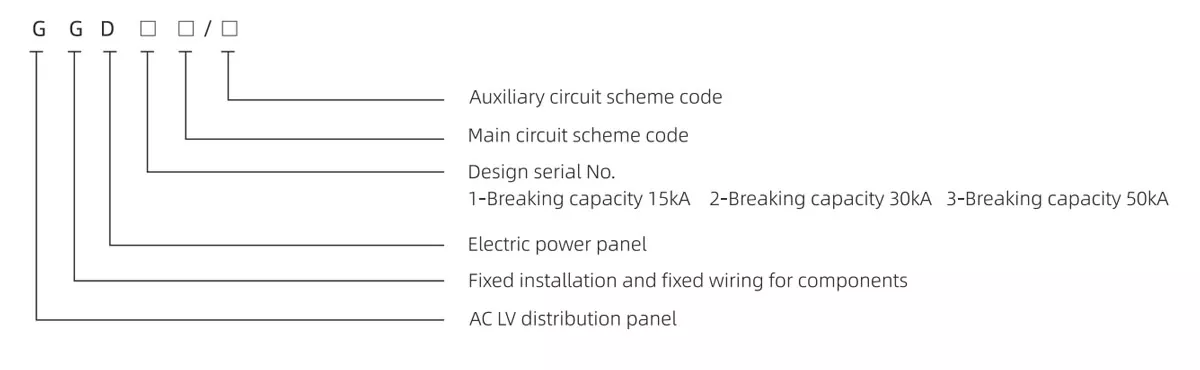

MODELO

Capacidades de fabricação HUAJIDIAN

1. Oficina dedicada de chapas metálicas: Lida com processos de corte, dobra e conformação de gabinetes.

2. Linha de montagem de componentes especializados: Procedimentos de montagem padronizados para minimizar erros humanos.

3. Inspeção abrangente de materiais de entrada: Triagem rigorosa de barramentos de cobre, disjuntores, placas de aço e componentes de isolamento na entrada.

4. Teste de queima do produto acabado: Cada gabinete passa por testes de queima baseados em carga antes de sair da fábrica para eliminar falhas latentes.

5. Documentação completa de entrega: Cada unidade vem com um certificado de conformidade de fábrica, certificação 3C completa e esquemas de sistema primário e secundário personalizados.

Além dos produtos padrão, oferecemos serviços de personalização completos: dimensões fora do padrão, atualizações para proteção anticorrosiva ou à prova de explosão e instalação de módulos de comunicação remota e sistemas de monitoramento de consumo de energia. Também fornecemos pesquisas no local, otimização esquemática e orientação técnica no local para instalação.

Principais especificações técnicas

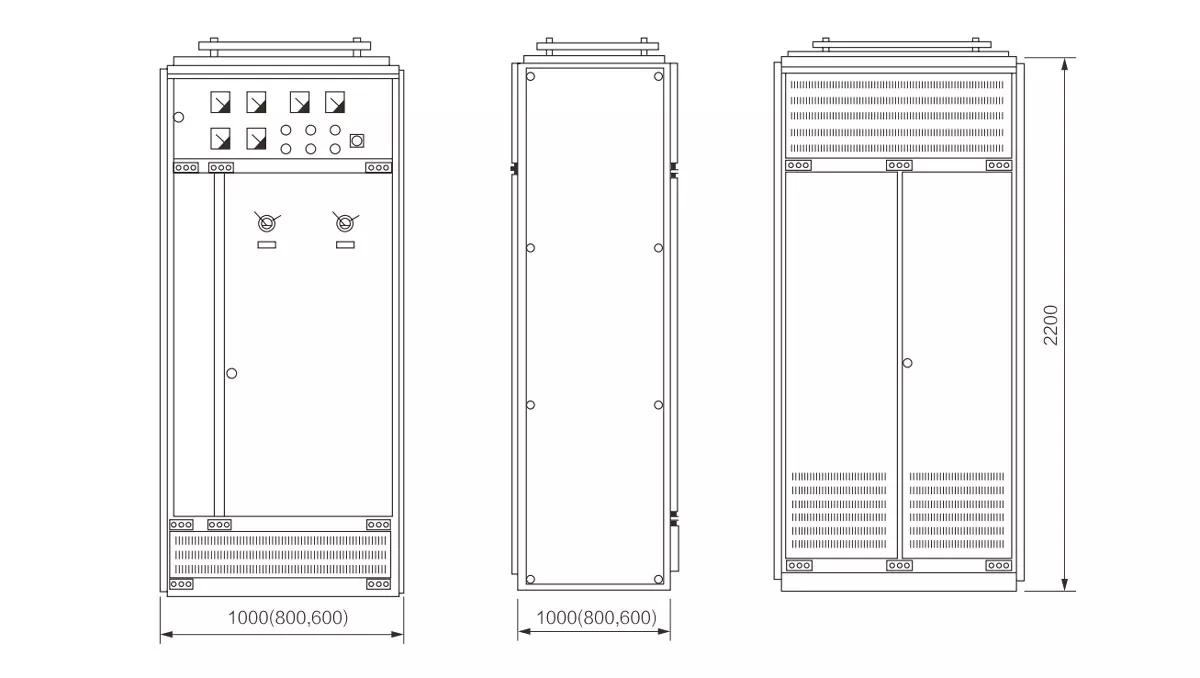

Projeto de estrutura de gabinete modular

1. Estrutura e painéis do gabinete

Os perfis estruturais apresentam furos de montagem modular padrão pré-perfurados de 20 mm e utilizam montagem aparafusada em vez de soldagem extensa; isso garante alta resistência mecânica capaz de suportar as forças eletromagnéticas geradas durante eventos de curto-circuito. As portas do gabinete e os painéis laterais são construídos em aço laminado a frio de alta qualidade de 1,5 a 2,0 mm, tratado com um processo de camada dupla (fosfatização/remoção de ferrugem seguida de revestimento em pó eletrostático epóxi) para garantir resistência a ácidos e álcalis e durabilidade a longo prazo contra descascamento ou ferrugem.

2. Compartimento superior do barramento

Uma câmara de barramento selada e independente na parte superior abriga os barramentos principais de cobre T2 protegidos por braçadeiras de barramento PPO retardantes de chama (classificadas para resistência ao calor de 120°C). Este compartimento isolado contém possíveis falhas no barramento, evitando danos aos componentes localizados nas seções abaixo.

3. Compartimento frontal da unidade funcional

A área de operação frontal é dividida em uma seção de visualização de instrumentos e uma seção de operação de interruptores; a janela transparente permite a leitura dos instrumentos e a verificação do status da comutação sem abrir a porta. Ele integra disjuntores, contatores, instrumentos e luzes indicadoras para facilitar a distribuição de energia em vários circuitos.

4. Compartimento inferior do cabo

Uma câmara de fiação independente na parte inferior apresenta portas de entrada/saída de cabos pré-cortados e venezianas de ventilação. A fiação de alimentação e controle é roteada separadamente para evitar interferência durante a manutenção, enquanto os densos orifícios de ventilação na base reduzem continuamente a temperatura interna de operação.

Principais vantagens do produto

1. Desempenho superior de segurança em curto-circuito

O quadro de distribuição de baixa tensão GGD suporta uma corrente suportável de curta duração de até 50kA; As seleções de barramentos e componentes foram submetidas a testes simulados para aumento de temperatura de curto-circuito. No caso de um curto-circuito repentino, a estrutura do gabinete permanece indeformada e os barramentos de cobre não derretem, reduzindo significativamente o risco de incêndio nos sistemas de distribuição de energia. Isto o torna adequado para instalações com cargas de impulso de alta potência, como fundições e locais de indústria pesada.

2. Isolamento compartimentado e proteção abrangente contra choques elétricos

A proteção padrão IP30 evita a entrada de objetos estranhos sólidos maiores que 2,5 mm e o contato acidental dos dedos com peças energizadas. O barramento, a unidade funcional e os compartimentos de cabos são totalmente isolados, garantindo que uma falha em uma zona não se propague para outras. Um recurso opcional de corte de energia por intertravamento da porta elimina o risco de choque elétrico durante a manutenção.

3. Projeto de acesso frontal para expansão e modificação de baixo custo

Apresentando um layout de acesso frontal completo, todos os componentes são instalados na parte frontal; substituir peças ou rotear cabos não requer a remoção do painel traseiro. Furos de montagem modulares padronizados permitem expansão futura da capacidade sem modificações na estrutura, reduzindo custos associados a tempo de inatividade e modernização.

4. Ampla faixa de temperatura, adequada para condições operacionais adversas

O quadro de baixa tensão padrão GGD é adequado para ambientes convencionais que variam de -5°C a +40°C. O gabinete atualizado com classificação IP54 foi projetado para ambientes com alta umidade, poeira ou corrosivos, como fábricas de produtos químicos e estacionamentos subterrâneos, garantindo operação estável mesmo em áreas com flutuações significativas de temperatura.

Cenários de aplicação

1. Setor Industrial: Metalurgia e mineração, fábricas de máquinas, parques industriais químicos e oficinas de processamento de alimentos; distribuição de energia e controle para máquinas-ferramentas, compressores de ar e motores de ventiladores.

2. Edifícios Comerciais e Residenciais: Complexos residenciais altos, complexos comerciais e salas de distribuição subterrânea de edifícios de escritórios; fonte de alimentação e controle para iluminação, ar condicionado central e bombas de incêndio.

3. Infraestrutura energética: centrais eléctricas de pequena e média dimensão e subestações regionais; sistemas completos de distribuição de energia de baixa tensão para equipamentos auxiliares de plantas.

Casos de projetos do mundo real

1. Projeto GGD de alta capacidade de ruptura de 50 kA para uma fundição de Gansu

Uma fundição de metais não ferrosos no noroeste da China adquiriu 48 unidades de painéis GGD de alta capacidade de interrupção HUAJIDIAN 1200A para servir como principais gabinetes de distribuição para sua oficina, onde a instalação enfrentou altos picos de corrente de carga e rigorosos requisitos de proteção contra curto-circuito. O equipamento operou continuamente por três anos sem deformação do gabinete ou falhas de superaquecimento do barramento; nossa equipe cuidou de todo o processo, incluindo pesquisas no local, otimização da solução e orientação de instalação no local.

2. Projeto GGD resistente à corrosão IP54 para um parque químico costeiro

Uma estação de bombeamento subterrânea em um parque químico costeiro adquiriu 26 unidades de painéis personalizados resistentes à corrosão IP54 para suportar alta umidade e gases corrosivos. Atualizamos o processo de revestimento e instalamos prensa-cabos selados; o equipamento funcionou de forma estável durante 24 meses, sem problemas de ferrugem ou degradação do isolamento.

Perguntas frequentes

Q1: Quais serviços de personalização o painel de baixa tensão HUAJIDIAN GGD suporta?

A1: Três áreas principais de personalização: ① Personalização dimensional: Ajustar as dimensões do gabinete (comprimento, largura, altura) para caber no espaço específico da sala de distribuição de energia; ② Atualizações de proteção: classificações IP40/IP54, revestimentos anticorrosivos e reforço estrutural à prova de explosão, adequados para fábricas de produtos químicos e operações de mineração; ③ Atualizações inteligentes: Pré-instalação de recursos de comunicação remota, monitoramento de consumo de energia e dispositivos automáticos de compensação de potência reativa. Os serviços gratuitos incluem pesquisas no local, otimização de desenhos e orientação de instalação no local.

Q2: Quais documentos de qualificação estão incluídos na entrega de cada unidade HUAJIDIAN GGD?

A2: Um conjunto completo de documentação oficial é fornecido no momento do envio: certificado de conformidade de fábrica, relatório completo de certificação obrigatória 3C, esquemas do sistema elétrico, diagramas de layout de barramentos e uma lista detalhada de especificações de componentes. Toda a documentação atende aos padrões de aceitação das redes elétricas nacionais e aos requisitos para licitações de projetos no exterior.

Q3: Quais são as diferenças ambientais entre o gabinete IP30 padrão e o gabinete IP54 opcional?

A3: O modelo IP30 padrão é adequado para salas de distribuição limpas e secas em usinas de energia, edifícios de escritórios e fábricas de máquinas em geral, oferecendo proteção principalmente contra grandes objetos sólidos. O modelo IP54 oferece proteção contra respingos de água e poeira fina, tornando-o adequado para ambientes úmidos ou corrosivos, como salas de bombas subterrâneas, fábricas de produtos químicos costeiros e locais de mineração empoeirados; essas unidades apresentam juntas de vedação, saídas de cabos à prova d'água e revestimentos antiferrugem aprimorados.
