Painel de distribuição de baixa tensão GCS

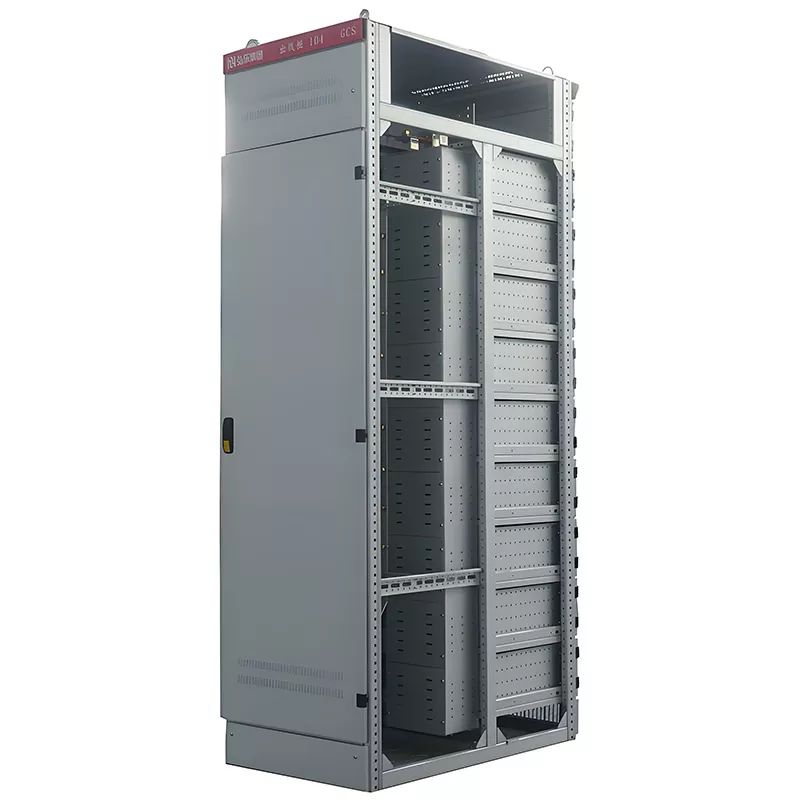

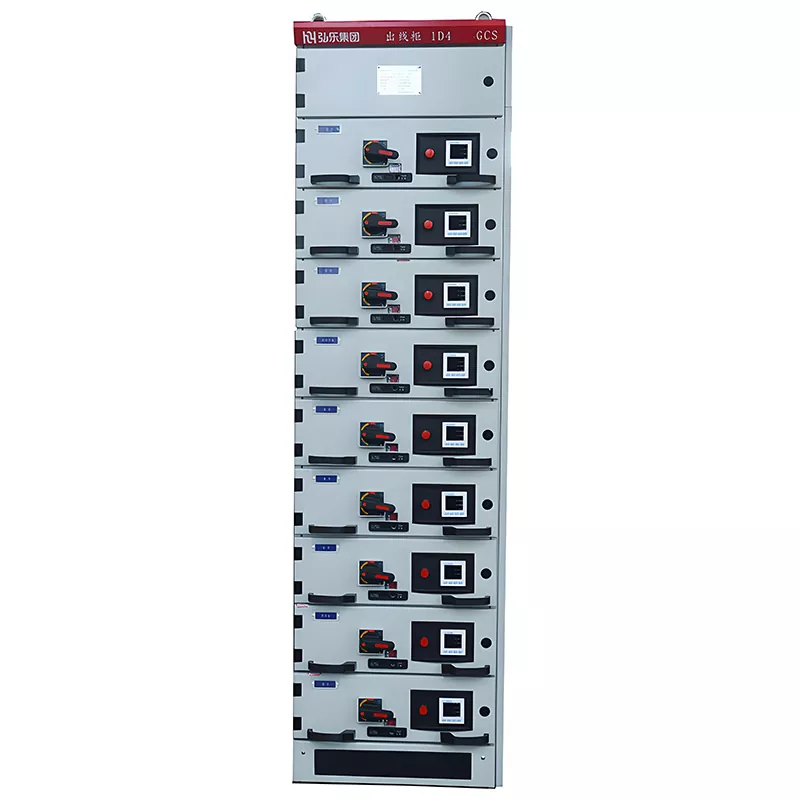

O painel extraível de baixa tensão HUAJIDIAN GCS apresenta um design de gabinete metálico vertical fechado e serve como uma unidade de distribuição em grande escala para aplicações industriais e comerciais de alta potência. Ao contrário das caixas de distribuição fixas residenciais, este produto emprega uma estrutura modular de gaveta extraível que integra funções de recepção, distribuição, controle e proteção de energia, tornando-o ideal para condições operacionais exigentes e de alta potência.

O produto apresenta rigoroso design industrial; uma faixa de identificação vermelha na parte superior do gabinete facilita o reconhecimento rápido, enquanto uma fechadura dedicada na porta frontal evita abertura acidental e garante segurança operacional. O equipamento possui um alto índice de proteção geral, protegendo efetivamente os componentes internos contra poeira, objetos estranhos sólidos e gotejamentos de água. Os principais componentes elétricos – como disjuntores e contatores – são alojados em unidades de gavetas independentes, permitindo o particionamento modular do circuito e garantindo uma operação eficiente, bem como uma manutenção futura conveniente.

Principais vantagens do produto

1. Manutenção eficiente e perdas reduzidas por tempo de inatividade

O módulo de gaveta extraível é um destaque. No caso de uma falha no circuito ou durante a manutenção de rotina, o pessoal pode simplesmente retirar a unidade de gaveta específica para inspeção, reparo ou substituição completa, sem desmontar todo o gabinete ou cortar a energia de toda a instalação. Esta estrutura reduz significativamente o tempo de inatividade, evita que falhas localizadas causem interrupções generalizadas e melhora significativamente a continuidade e a estabilidade do fornecimento de energia.

2. Segurança, confiabilidade e forte adaptabilidade ambiental

Com classificação de proteção IP41, o produto bloqueia efetivamente a intrusão de objetos sólidos estranhos e protege os componentes internos contra gotejamento vertical de água, garantindo operação estável em ambientes industriais complexos caracterizados por poeira ou umidade. Além disso, o equipamento possui excelente resistência a curto-circuito, capaz de suportar enormes correntes instantâneas de curto-circuito. Isto evita eficazmente o desgaste dos equipamentos e as falhas de energia causadas por curtos-circuitos, garantindo um elevado nível de segurança operacional.

3. Compatibilidade inteligente e fácil expansão/atualização

O painel de baixa tensão HUAJIDIAN GCS apresenta interfaces de comunicação altamente escaláveis, permitindo integração perfeita com sistemas automatizados de redes de computadores. Ele permite monitoramento inteligente, controle remoto e transmissão de dados dentro do sistema de distribuição de energia, atendendo às demandas por operação inteligente e automatizada na distribuição de energia moderna. Seu design modular e padronizado facilita a produção em massa na fábrica, ao mesmo tempo que simplifica a instalação no local, o comissionamento e futuras expansões ou atualizações de capacidade.

Especificações Técnicas Principais

O painel extraível de baixa tensão HUAJIDIAN GCS é fabricado em estrita conformidade com os padrões nacionais e industriais. Ele oferece especificações precisas e desempenho estável, cobrindo de forma abrangente as principais aplicações de distribuição de energia de baixa tensão:

1. Tensão nominal: as opções incluem 380 V, 400 V e 660 V, compatíveis com a grande maioria dos padrões de fonte de alimentação de baixa tensão industriais e civis;

2. Corrente nominal do barramento principal: Até 6300A, atendendo aos requisitos de distribuição de alta potência;

3. Resistência a curto-circuito: A corrente suportável de pico nominal do barramento principal atinge 220kA, oferecendo resistência robusta a falhas instantâneas;

4. Classificação de proteção: IP41, adequado para ambientes internos de distribuição de energia industrial, comercial e predial;

5. Características estruturais: Design de gaveta totalmente modular, suportando manutenção independente e substituição de circuitos individuais.

Principais cenários de aplicação

Com sua tecnologia madura, desempenho estável e forte compatibilidade, o painel de distribuição de baixa tensão HUAJIDIAN GCS é amplamente utilizado em cenários críticos de distribuição de energia. Estes incluem centros de controle para usinas térmicas e hidrelétricas, sistemas de distribuição de energia para empresas petroquímicas, centros de controle de energia para indústrias metalúrgicas e têxteis e salas de distribuição em edifícios altos. É particularmente adequado para aplicações que exigem alta estabilidade da fonte de alimentação e monitoramento inteligente em rede.

Caso de aplicação do mundo real

1. Contexto do projeto: Uma grande empresa petroquímica integrada no leste da China precisava atualizar seu sistema de distribuição de energia em toda a fábrica. As caixas de distribuição de tipo fixo existentes eram difíceis de manter, resultavam em longos períodos de inatividade durante falhas e não possuíam recursos de monitoramento inteligente, falhando em atender ao requisito principal de fornecimento de energia contínuo e estável para linhas de produção química.

2. Solução de aplicação: A empresa adquiriu 32 unidades de painéis extraíveis de baixa tensão HUAJIDIAN GCS para implantação em sua oficina principal de distribuição de energia. O equipamento se conecta ao sistema automatizado de monitoramento de energia da empresa por meio de interfaces de comunicação expandidas, permitindo o monitoramento em tempo real dos dados de distribuição e o alerta remoto antecipado de falhas. Sua estrutura modular de gavetas permite controle independente e proteção de circuitos em diversas linhas de produção.

3. Resultados da aplicação: Após a implantação, a duração das interrupções de energia para manutenção de circuito único foi reduzida em mais de 80%, a resiliência a falhas de curto-circuito do sistema foi significativamente melhorada e a taxa anual de falhas na fonte de alimentação caiu para quase zero. As capacidades de monitorização inteligente facilitam a gestão de energia refinada, reduzindo eficazmente os riscos operacionais e os custos de energia, ao mesmo tempo que demonstram plenamente a fiabilidade e praticidade do produto em ambientes industriais de alta qualidade.

Perguntas frequentes

Q1: Qual é a principal diferença entre o painel extraível GCS e as caixas de distribuição fixas padrão?

A principal diferença está na estrutura modular extraível. As caixas de distribuição fixas padrão apresentam um design monolítico e fixo, exigindo um desligamento completo da energia e desmontagem da unidade para manutenção ou substituição de componentes. Em contraste, o painel HUAJIDIAN GCS utiliza um design de unidade de gaveta independente; cada circuito corresponde a uma gaveta específica que pode ser retirada individualmente para manutenção ou substituição sem interromper a alimentação dos demais circuitos, garantindo assim maior continuidade de energia. Além disso, a classificação de proteção contra entrada do produto, a capacidade de transporte de corrente e os recursos de rede inteligente excedem em muito os das caixas de distribuição fixa padrão de nível civil.

Q2: O painel de distribuição de baixa tensão HUAJIDIAN GCS pode ser personalizado?

Sim. Como fabricante e fornecedor profissional, a HUAJIDIAN pode personalizar o número de gavetas, configurações de circuitos, tipos de interface de comunicação e dimensões de gabinete com base nos requisitos específicos de distribuição de energia de setores como geração de energia, processamento químico e construção. Aproveitando um sistema de produção de fábrica padronizado, executamos com eficiência a produção personalizada, garantindo a conformidade do produto e a estabilidade operacional, atendendo às diversas necessidades de distribuição de energia de vários setores.

Q3: Quais serviços pós-venda estão incluídos no produto?

A HUAJIDIAN fornece serviço pós-venda abrangente e completo para painéis de baixa tensão GCS durante todo o ciclo de vida do produto. Os serviços incluem orientação de instalação no local, comissionamento de equipamentos, treinamento operacional, orientação sobre inspeções e manutenção periódicas e resposta rápida a dúvidas sobre falhas. Os serviços de garantia para questões de qualidade do produto são fornecidos em estrita conformidade com os padrões da indústria. Os usuários podem consultar especificações de produtos, opções de personalização, cotações de preços e questões pós-venda a qualquer momento; nossa equipe técnica profissional fornecerá prontamente soluções personalizadas.
